HO-03B Kontaktron magnetyczny

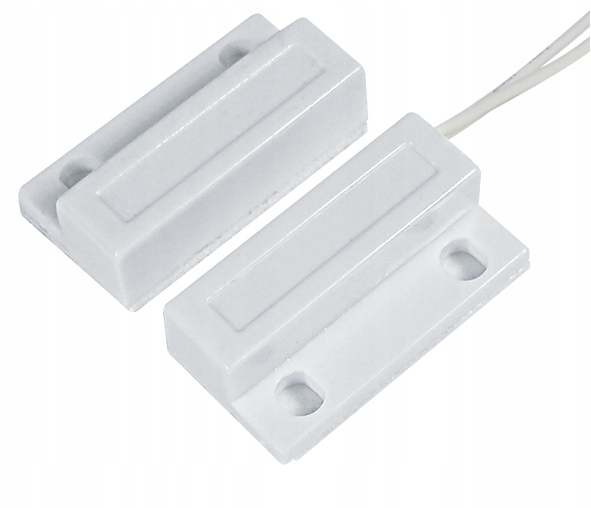

HO-03B to urządzenie skutecznie chroniące obiekty budowlane przed włamaniem. W ten sposób możesz zabezpieczyć np. drzwi przed wtargnięciem intruza. Czujka magnetyczna składa się z dwóch elementów: magnesu i kontaktronu. Jeden z nich montuje się na ościeżnicy okna lub drzwi (kontaktron), drugi natomiast na ramie okna lub skrzydle drzwi (magnes). Gdy okno lub drzwi zostaną otwarte, magnes oddziela się od kontaktronu i następuje rozwarcie styku roboczego, co stanowi impuls do uruchomienia alarmu.

HO-03S to nawierzchniowy kontaktron magnetyczny z funkcją przełącznika NC. Przeznaczony do stosowania w Systemach Sygnalizacji Włamania i Napadu (SSWiN) oraz w Systemach Kontroli Dostępu (SKD) w celu sygnalizacji nieuprawnionego otwarcia drzwi. Obudowa kontaktronu jest wykonana z plastiku ABS, dzięki czemu jest bardzo wytrzymała i odporna na długotrwałe użytkowanie w warunkach wewnętrznych.

UWAGA! PROSZĘ ZAPOZNAĆ SIĘ Z TEKSTEM PONIŻEJ

ZASADA DZIAŁANIA PRZEŁĄCZNIKA:

Kontakt magnetyczny posiada dwie części: część z przełącznikiem kontaktronowym i część z magnesem. W pozycji neutralnej przełącznik kontaktronowy pozostaje zamknięty, pod wpływem sił pola magnetycznego współpracującego magnesu. W przypadku gdy współpracujący magnes jest oddalony od części kontaktowej, oddziaływanie pola magnetycznego na kontaktron zanika, powodując zmianę pozycji przełącznika z zamkniętej na otwartą. Otwarty kontaktron uruchamia przypisaną sygnalizację alarmową.

Typ czujki (poza polem magnetycznym): NO

Specyfikacja techniczna:

• Montaż: Powierzchniowy
• Podłączanie: Przewód (30 cm)
• Funkcja przełącznika: Normalnie zamknięty (NC)
• Montaż na stali: Niezalecany
• Odległość zamknięcia: 17 mm
• Odległość otwarcia: 18 mm
• Materiał obudowy: Plastik (ABS)
• Kolor obudowy: Biały
• Temperatura pracy: -5 – +40 °C
• Wilgotność środowiska pracy: max. 95% RH
• Wymiary kontaktu (L x W x H) mm: 27,3 × 15 × 8,5
• Wymiary magnesu (L x W x H) mm: 27,3 × 15 × 8,5
