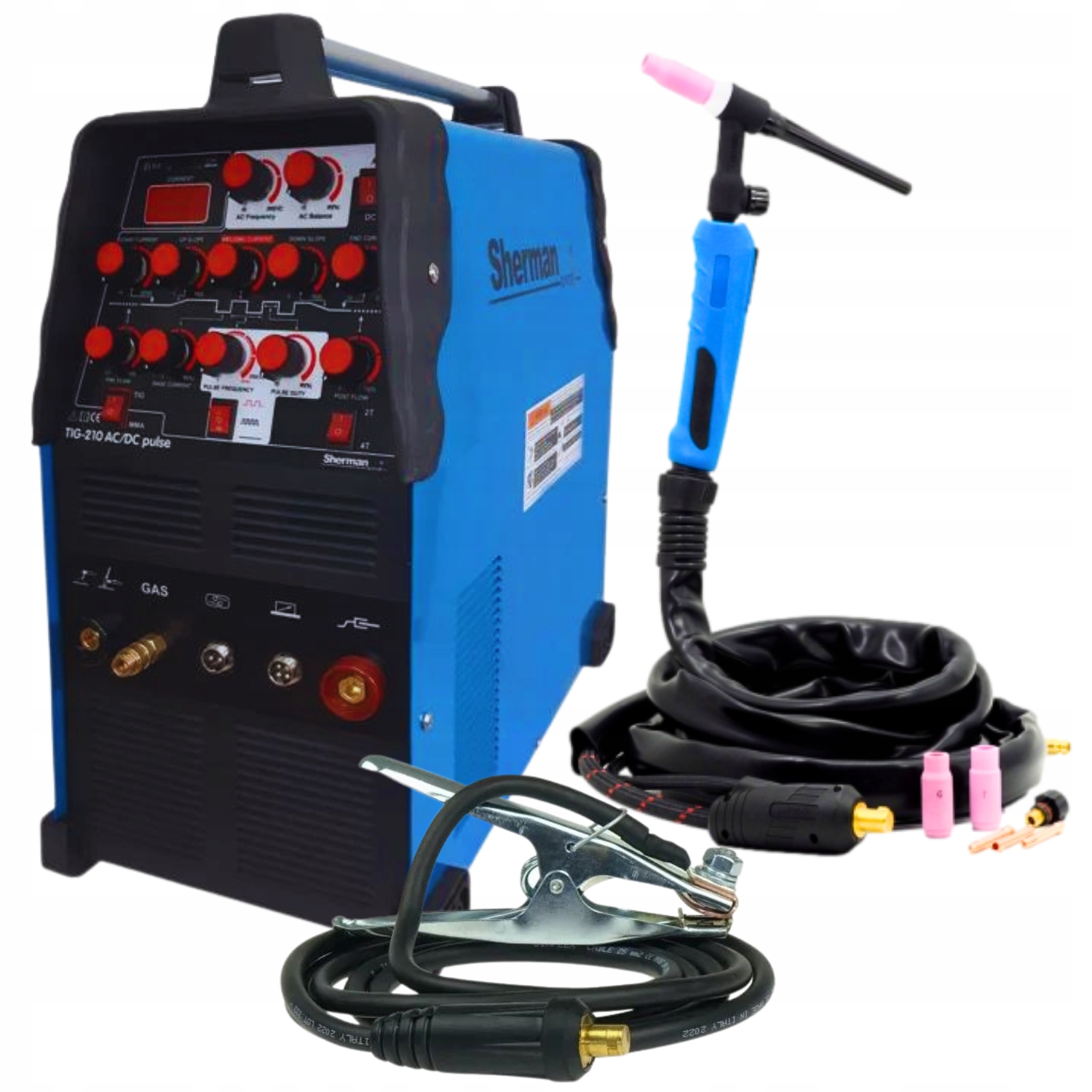

SPAWARKA INWERTOROWA SHERMAN TIG AC/DC 210 PULS

SHERMAN SPAWARKA TIG 210 AC/DC PULSE

• Napięcie zasilania [V] AC 230 50Hz
• Metody spawania TIG AC/DC, MMA
• Technologia wykonania IGBT
• Prąd spawania [A] TIG: 200/ MMA: 180
• Cykl pracy [%] 60
• Napięcie w stanie bez obc. [V] 70
• Max. pobór prądu [A] TIG: 36,5 / MMA: 26,8
• Max. pobór mocy [kVA] 4,6
• Regulacja prądu spawania Płynny
• Przedwypływ gazu [s] 0,1-1
• Powypływ gazu [s] 0-15
• Narastanie prądu [s] 0-10
• Opadnie prądu [s] 0-25
• Prąd początkowy [A] 10-200
• Prąd podstawy [A] 5?95% prądu spawania
• Prąd krateru [A] 10-200
• Częstotliwość pulsu [Hz] 0,5-5 ; 10-200
• Czas trwania impulsu [%] 10?90
• Częstotliwość AC [Hz] 40-200
• Balans AC [%] 10-90
• Masa [kg] 15
• Wymiary (D x SZ x W) [mm] 510 x 235 x 510

Spawarka TIG 210 AC/DC pulse jest urządzeniem inwertorowym wykonanym w technologii IGBT. Służy do spawania ręcznego prądem stałym oraz przemiennym metodą TIG oraz prądem stałym elektrodą otuloną (metoda MMA).

W szerokim zakresie znajduje zastosowanie zarówno przy pracach produkcyjnych, jak i usługowych.

Przeznaczone jest do pracy w pomieszczeniach zamkniętych i zadaszonych.

Spawarka umożliwia pełną regulację i sterowanie wszystkimi parametrami spawalniczymi charakterystyki łuku oraz pulsu.

Posiada zajarzanie HF, funkcję 2T/4T i wyświetlacz wskazujący prąd spawania.

Urządzenie charakteryzuje się doskonałymi właściwościami spawalniczymi, polecane jest szczególnie dla profesjonalistów.

Wyposażony jest w uchwyt do spawania metodą TIG chłodzony gazem!

Zastosowanie techniki inwertorowej spowodowało znaczne zmniejszenie wymiarów oraz masy urządzeń, co umożliwia ich eksploatację w miejscach szczególnie trudnodostępnych.

Urządzenia TIG 210 AC/DC pulse służy do spawania ręcznego prądem stałym stali konstrukcyjnych elektrodami otulonymi (metoda MMA) oraz stali jakościowych, miedzi i jej stopów elektrodą nietopliwą w osłonie gazu obojętnego (metoda TIG), a także aluminium i jego stopów prądem przemiennym.

Cykl pracy

☑️ Cykl pracy bazuje na okresie 10-minutowym.

☑️ Cykl pracy 40% oznacza, że po 4 minutach pracy urządzenia jest wymagana 6-minutowa przerwa.

☑️ Cykl pracy 60% oznacza, że po 6 minutach pracy urządzenia jest 5 wymagana 4-minutowa przerwa.

☑️ Cykl pracy 100% oznacza, że urządzenie może pracować w sposób ciągły, bez przerw.

Uwaga! Badania nagrzewania zostały przeprowadzone w temperaturze otaczającego powietrza. Cykl pracy przy 40ºC został wyznaczony przez symulację.

Stopień ochrony

☑️ IP określa w jakim stopniu urządzenie jest odporne na przedostawanie się do wewnątrz zanieczyszczeń stałych i wodnych. IP21 oznacza, że urządzenie jest przystosowane do pracy w pomieszczeniach zamkniętych i nie nadaje się do stosowania na deszczu.

OPIS FUNKCJI PRZEŁĄCZNIKÓW I POKRĘTEŁ

1. Pokrętło regulacji częstotliwości prądu

przemiennego (AC)

2. Pokrętło regulacji balansu prądu

przemiennego (AC)

3. Przełącznik rodzaju prądu spawania

4. Pokrętło regulacji prądu spawania

5. Pokrętło regulacji opadania prądu (slope

down)

6. Prąd krateru

7. Pokrętło regulacji częstotliwości pulsu

8. Pokrętło regulacji szerokości pulsu

9. Pokrętło regulacji powypływu gazu

10. Pokrętło regulacji narastania prądu

11. Pokrętło regulacji prądu początkowego

12. Pokrętło regulacji prądu podstawy

13. Pokrętło regulacji przedwypływu gazu

14. Przełącznik metody spawania

15. Przełącznik zakresu częstotliwości pulsu

16. Przełącznik sterowania pracą źródła

(2T/4T)

17. Gniazdo „-”

18. Gniazdo gazu osłonowego

19. Gniazdo sterowania uchwytu

20. Gniazdo zdalnego sterowania

21. Gniazdo „+”

22. Dioda zabezpieczenia termicznego lub

niewłaściwej pracy urządzenia

23. Wyświetlacz

24. Dioda zdalnego sterowania

25. Wyłącznik główny

26. Gniazdo przyłącza gazu osłonowego

Wyposażenie standardowe:

• Spawarka TIG 210 AC/DC pulse
• Uchwyt spawalniczy T-26/4m
• Przewód masowy
