ВОЛЬТМЕТР И АМПЕРМЕТР, 4 бита. 0–200 В постоянного тока – 10 А постоянного тока

Doskonały miernik (dwa w jednym) WOLTOMIERZ od 0 do 200V, AMPEROMIERZ od 0 do 10A

Proponowane urządzenie nie wymaga podłączania dodatkowego bocznika, gdyż ten znajduje się w komplecie i jest na stałe wmontowany w płytę urządzenia.

Rynek oferuje kilka modeli proponowanego panelu, które różnią się między sobą niewielkimi zmianami. Różnice te jednak mają wpływ na sposób i łatwość aplikacji do konkretnych zastosowań. Oferowany przeze mnie przyrząd jest tak zaprojektowany aby można go było łatwo zaaplikować praktycznie w każdym projekcie - poniżej schematy podłączeń.

W przeciwieństwie do innych podobnych przyrządów oferowany posiada dwa kolory wyświetlaczy: CZERWONY dla napięcia, NIEBIESKI dla prądu.

Należy podkreślić iż główną różnicą a jednocześnie ZALETĄ oferowanego urządzenia jest jego dokładność. Wynika ona z faktu, iż niniejszy panel wyświetla napięcie z dokładnością do 2 miejsc po przecinku a natężenie z dokładnością do 3 miejsc po przecinku. Większość przyrządów tego rodzaju obecnie oferowanych na rynku, posiada zaledwie po 1 miejscu dla napięcia i 2 miejsca dla prądu.

Celem zwiększenia dokładności pomiarów producent uwzględnił możliwość precyzyjnej kalibracji zarówno mierzonego napięcia, jak i natężenia. Odbywa się ona przy pomocy dwóch niezależnych potencjometrów montażowych znajdujących się na płytce panelu - patrz zdjęcie poniżej.

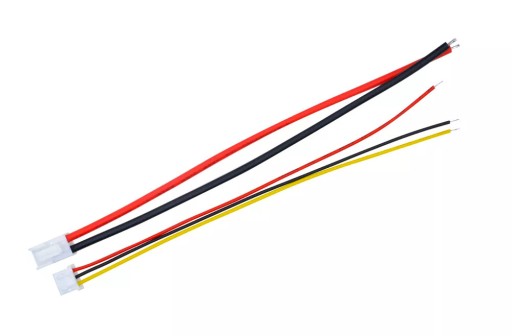

W zestawie poza panelem znajdują się przewody z końcówkami, umożliwiające poprawne podłączenie modułu. PATRZ ZDJĘCIA

Parametry urządzenia:

4 Bitowy 5 przewodowy woltomierz amperomierz:

• Napięcie zasilania: DC 4V ~ 30V (zalecane 5 ~ 12V)
• Zakres pomiaru prądu: DC10A (tryb wyświetlania 0,000A ~ 10,00A)
• Zakres pomiaru napięcia: DC 200V (tryb wyświetlania 0.00V ~ 10.00V ~ 200.0V)
• Czas odświeżania: 300ms
• Rodzaj wyświetlacza: 0.28 cala 4-cyfry LED razy 2 rzędy
• Rozmiar produktu: 60.00 × 28.60 × 22.00 mm (4-Bit)

Okablowanie:

• Czerwony (cienki): zasilanie +
• Czerwony (gruby): IN +, wejście pomiarowe prądowe - plus
• Żółty (cienki): PW +, wejście napięcia mierzonego - plus
• Czarny (gruby i cienki): COM, wspólne przewody - minus - zarówno mierzone (gruby - prąd, cienki napięcie), jak i minus zasilania.

przyrząd posiada trymery umożliwiające pełną kalibrację, zarówno napięcia jak i prądu (widoczne na zdjęciach).

Ponieważ miernik można zasilać dowolnym napięciem stałym w zakresie od 4 do 30 Volt z powodzeniem może być stosowany do pomiarów w instalacjach samochodowych, zarówno 12V jak i 24V.

Zmodernizowana metoda przyłączania umożliwia zastosowanie w zasilaczach laboratoryjnych (zarówno jedno-napięciowych, jak też symetrycznych) do pomiarów napięć tak dodatnich jak i ujemnych - bez ingerencji w budowę (wymaga jedynie zastosowania zasilania izolowanego galwanicznie - zasilacze takie - moduły - są dostępne w innych naszych ofertach).

Zdjęcie obok pokazuje dwa potencjometry miniaturowe przeznaczone do kalibracji urządzenia.

Obok - widok na zainstalowany w panelu bocznik.

UWAGA!

Oferowany miernik może mierzyć prąd do 10A - wyższe obciążenie grozi zniszczeniem urządzenia i pożarem.

Poniżej schematy podłączenia miernika do mierzonej instalacji i zasilania.
