Регулируемый шаблон – эксцентрики, штифты.

Szablon służący do dokładnego nawiercania otworów pod połączenia mimośrodowe (włącznie z MINIFIX 15 B34 Hafele), kołkowe, konfirmatowe.

UWAGA: Od dnia 11.06.2023 szablon jest dostarczany z tulejkami utwardzanymi (55HRC).

Zbudowany ze sklejki o grubości 12mm, dzięki temu szablon jest lekki a tulejki w nim osadzone nie wysuwają się w przypadku intensywnej pracy która powoduje ich nagrzewanie. Jest to dużą zaletą w stosunku do szablonów wykonanych z tworzyw sztucznych.

Wszystkie otwory pod wiertło wzmocnione tulejkami ze stali utwardzanej (55 HRC) o wysokości 18mm i 12mm. Otwory pod kołki fi 8mm. Otwory pozycjonowane w połowie grubości płyty.

Grubość płyty 18-24mm (dystans 9-12mm).

Dzięki możliwości zmiany konfiguracji (przekręcenie płytki) szablon pozwala na wykonywanie otworów zarówno pod mimośrody o długości trzpienia 34 jak i 24mm.

Konfiguracja szablonu standardowego:

- na górnej płytce 4 tulejki fi 15mm, fi 5mm i 2x fi 8mm o wysokości 18mm, fi 15 mm o wysokości 12mm,

- na dolnej płytce 3 tulejki fi 8mm o wysokości 18mm,

- dystans od krawędzi do środka otworu fi 15mm - 34mm

Użycie szablonu: https://youtu.be/tHdxOEBJAMs

Regulacja dystansu z pomocą wkładek: https://youtu.be/CkEhNtHCy0M

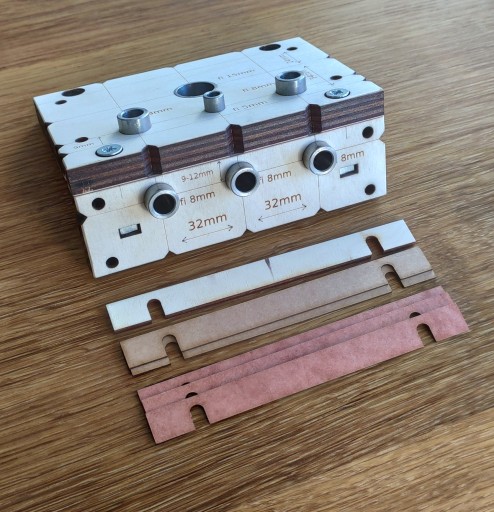

Regulacja dystansu odbywa się poprzez umieszczenie między płytkami dystansów z preszpanu.

W zestawie 5 szt:

- 3 x 0.6mm,

- 2 x 0.9mm,

- 1 x 3mm.

Pozycjonowanie ułatwia konstrukcja szablonu, szczerbinki oraz linie na nim wygrawerowane. Duże powierzchnie z boków ułatwiają docisk szablonu ściskiem stolarskim.

Zbudowany ze sklejki o grubości 12mm, dzięki temu szablon jest lekki a tulejki w nim osadzone nie wysuwają się w przypadku intensywnej pracy która powoduje ich nagrzewanie.

Uwaga: Produkt jest złożony i wstępnie skalibrowany. Szablon pozwala na regulację położenia małej płytki w stosunku do dużej. Przed użyciem na docelowym materiale zaleca się przeprowadzenie prób i ustawienie szablonu według własnych wymagań.

Ulepszone wersje szablonu są dostępne na moich innych aukcjach.

Wymiary: płytka I - 125x82mm, płytka II 125x35, płytki połączone pod kątem 90 stopni.
