Модуль частотомера от 1 МГц до 1,1 ГГц

Miernik częstotliwości 1MHz do 1,1GHz

Miernik częstotliwości PLJ-0802 zaprojektowany specjalnie dla przyrządów do pomiaru częstotliwości HAM. Jego kompaktowy, łatwy w obsłudze, niezawodny, głównie do zastosowań DIY do wyświetlania częstotliwości. Może być również stosowany w konwencjonalnych pomiarach częstotliwości.

dane techniczne:

• miernik licznik tester częstotliwości dla HAM radio
• zakres częstotliwości: 1MHz do 1,1GHz
• dokładność:  ± 100Hz
• czas bramkowania: 0,64s

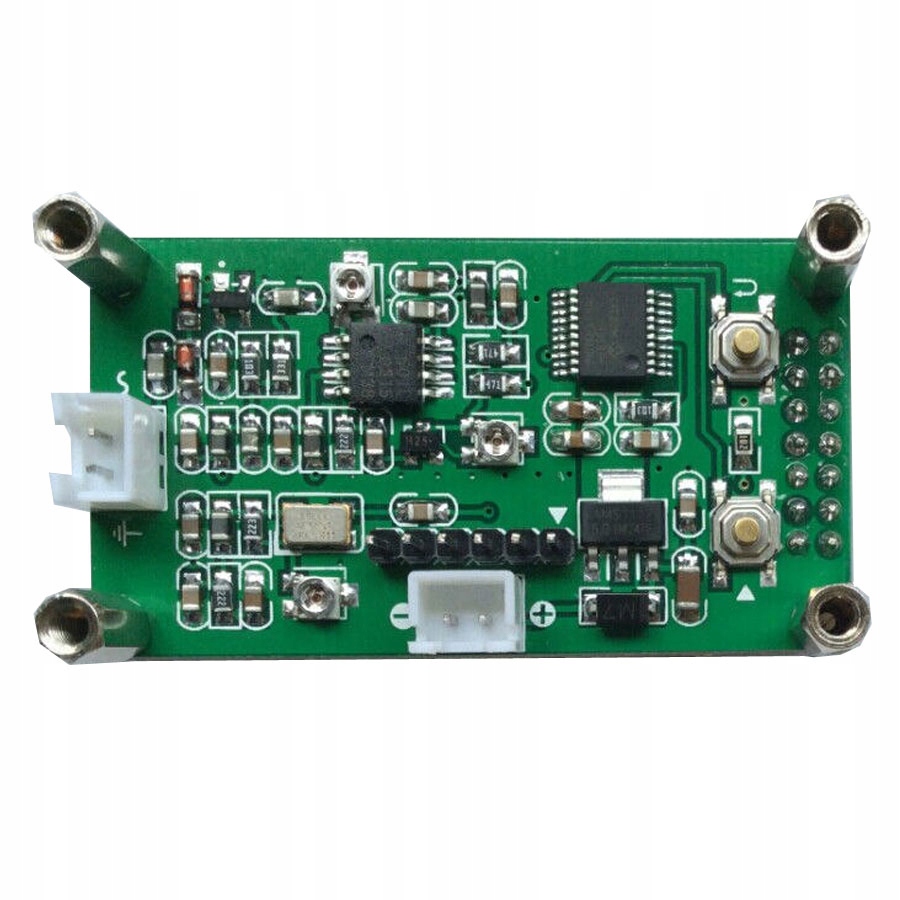

• zbudowany w oparciu o PIC16F648A

• testowana czułość:

  1 MHz ~ 10 MHz: lepszy 60 mVpp

  10 MHz ~ 60 MHz: lepszy 60 mVpp

  60 MHz ~ 1,1 GHz: nie testowane

• częstotliwość odniesienia 13,000MHz

  oscylator VC-TCXO stabilność częstotliwości ± 2,5 ppm

• możliwość ustawienia funkcji IF

  minimalna częstotliwość jest regulowana w krokach 100 Hz,

  zakres częstotliwości 0 ~ 999,9999 MHz,

  może być ustawiony na plus lub minus tryb IF

• napięcie zasilania: 9V do 12V
• pobór prądu:

  przy wyłączony podświetleniu poniżej 55mA

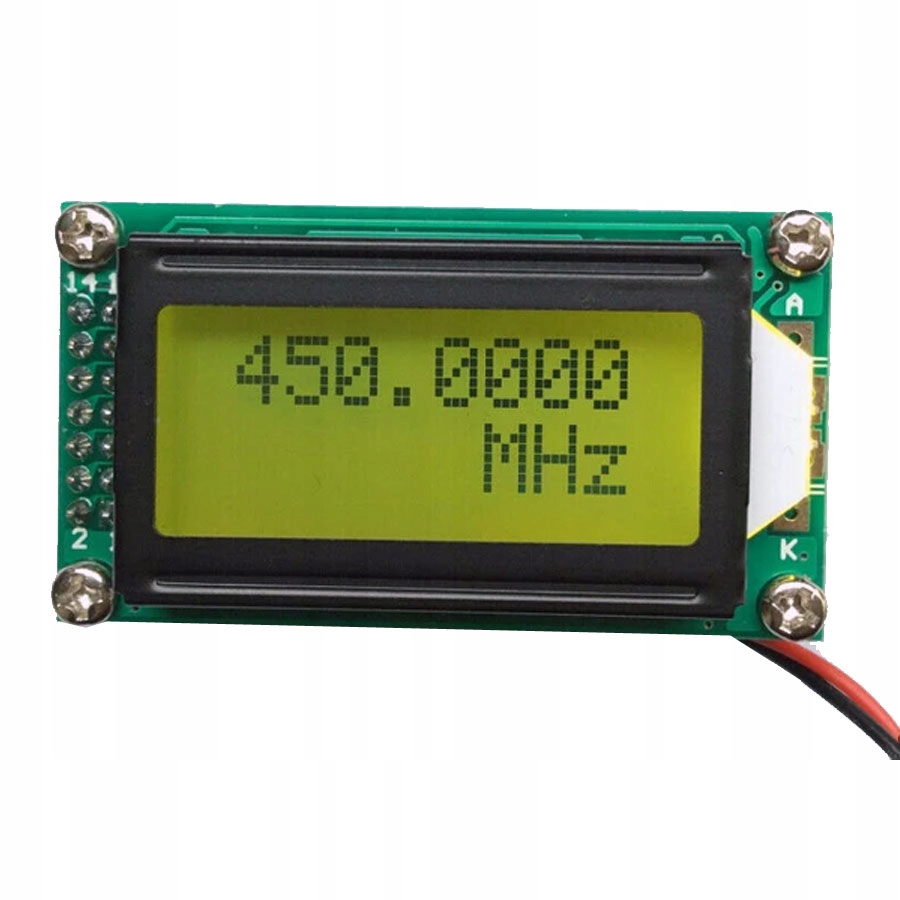

• 7 cyfrowy wyświetlacz LCD

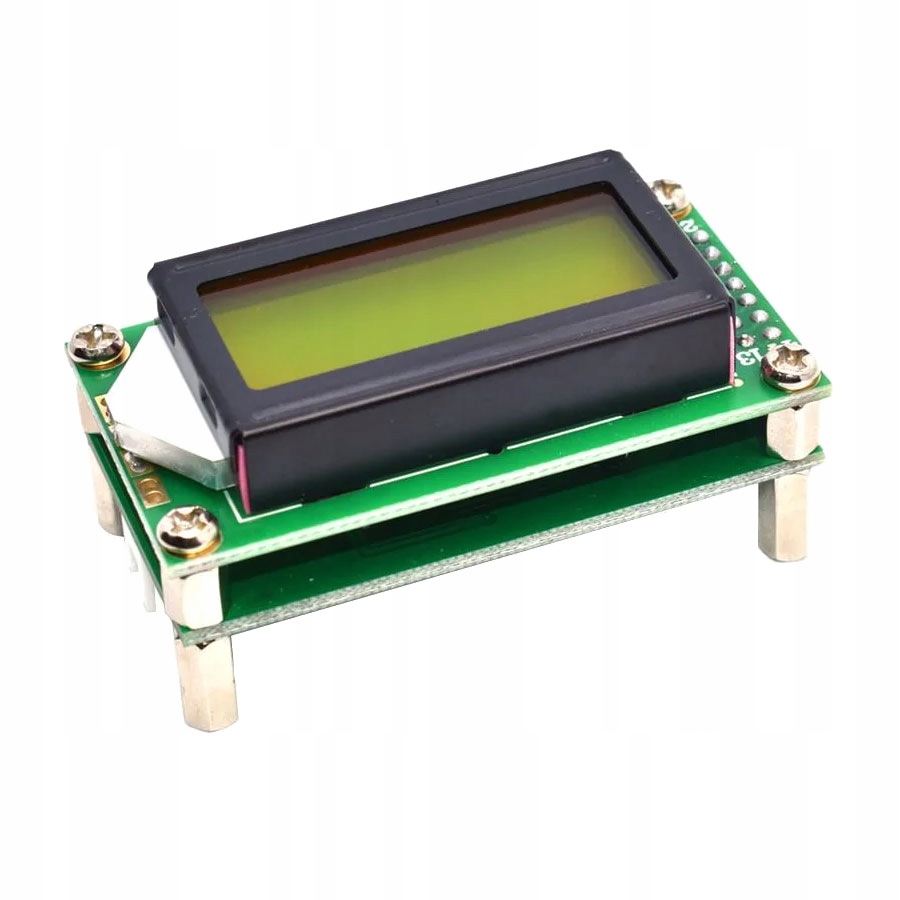

• wymiary: 58 mm × 32 mm × 27 mm
• waga: 40g

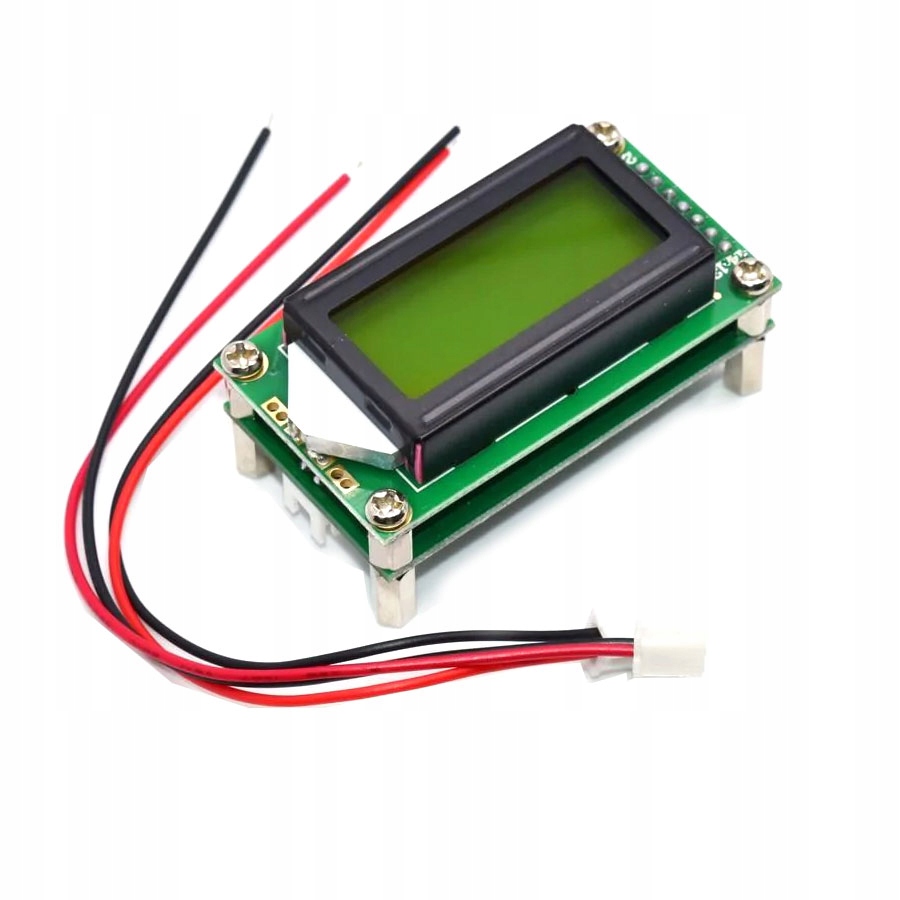

• RF INPUT (wejście sygnału pomiarowego): boczny port wyjściowy XH2.54-2P
• ICSP INPUT (interfejs programowania MCU): piny XH2.54-6P
• POWER INPUT (Power Interface): boczny port wejściowy XH2.54-2P
