Шаговый двигатель 42 Двигатель Nema17, 2 фазы 1,8 градуса

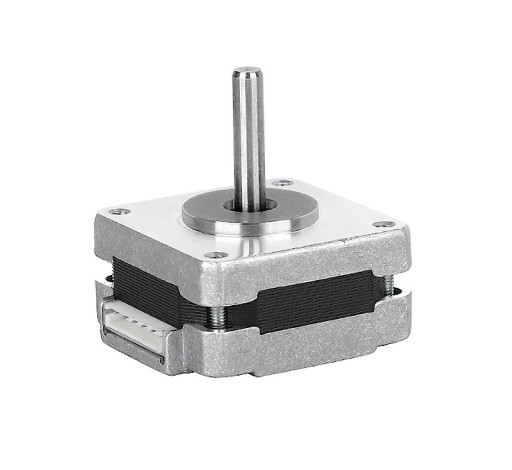

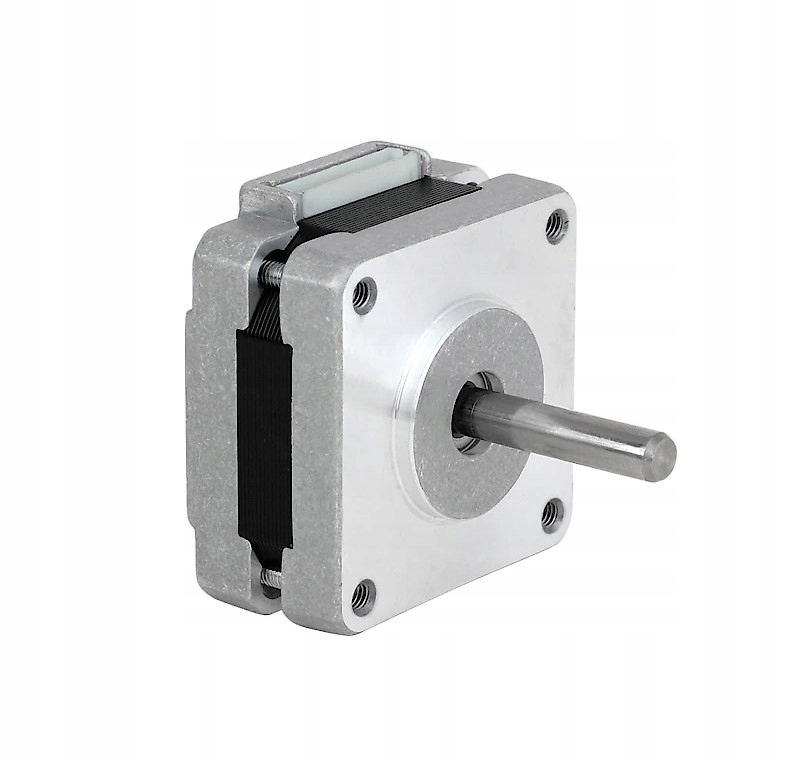

17HS08-1004S dwufazowy, cztero przewodowy, hybrydowy mikro silnik krokowy 42 silnik Nema 17.

Lekki (zmniejszona masa i bezwładność) silnik krokowy dedykowany dla ekstruderów drukarek 3D umieszczonych na wózkach głowic drukujących z myślą o znacznym zmniejszeniu masy głowicy, co skutecznie wpływa na dokładność wydruków realizowanych z dużymi szybkościami.

Dzięki zmniejszeniu ciężaru (masy) całej głowicy drukującej możliwe jest ustawienie większej szybkości drukowania bez pogarszania jakości wydruków. Oferowany silnik umożliwia modernizację praktycznie każdej drukarki posiadającej ekstruder umieszczony wraz z głowicą na jej wózku.

Parametry silnika są znormalizowane i zgodne z powszechnie przyjętym modelem Nema17.

Ważniejsze parametry:

• rzeczywista wysokość korpusu: 22,5 mm
• rzeczywista szerokość korpusu: 42,3 mm
• długość osi: 22 mm
• średnica osi: 5 mm
• oś bez zamka - rysunek przedstawia frezowany zamek którego oferowane silniki nie posiadają.
• bipolarny
• dwufazowy
• napięcie pracy: 12V
• moment trzymający: 200 mN/m
• moment bezwładności: 14g/cm
• Mikro krok: 1,8° (200 kroków na obrót)
• prąd fazy: 0,4 A/fazę
• waga: 129 g.

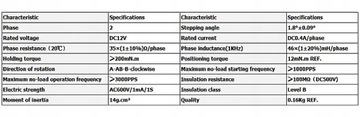

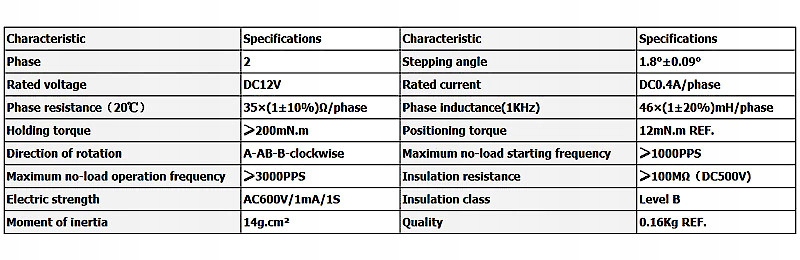

Pozostałe parametry przedstawia dołączona (poniżej) tabela.

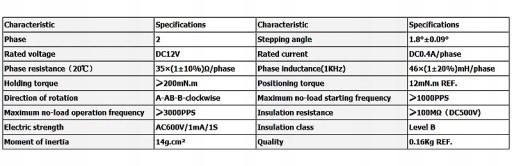

Obok tabela zawierająca wszystkie, dostępne parametry oferowanego silnika.
