Генератор 2 x ШИМ 1 Гц-150 кГц 5 В-30 В + дисплей ЖК-дисплей

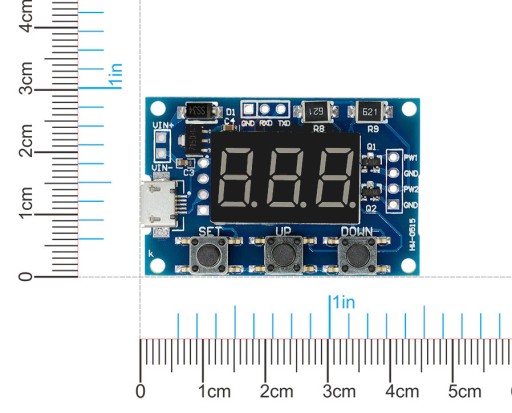

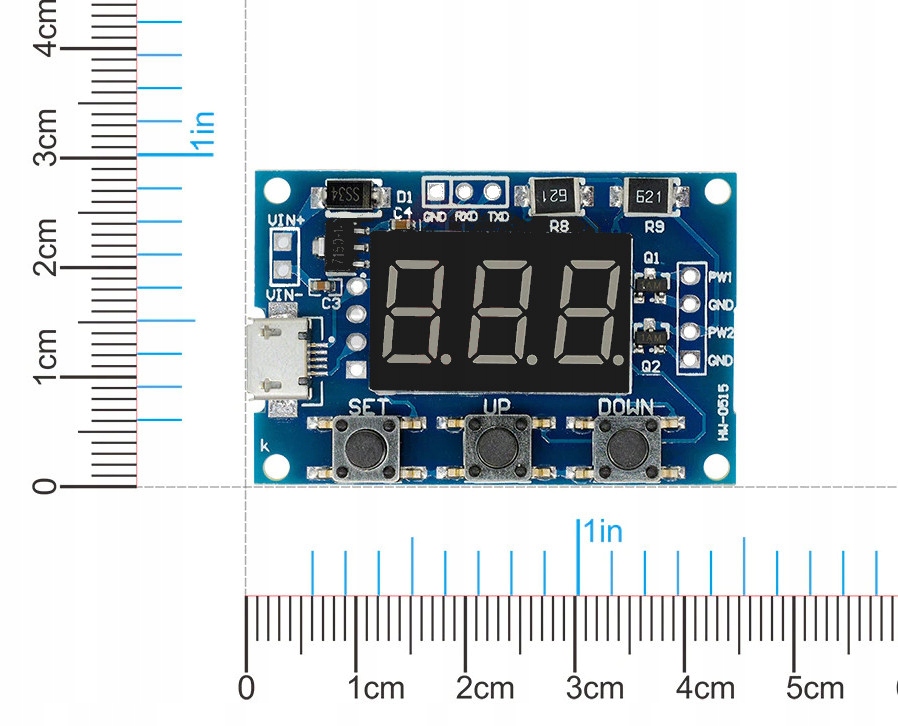

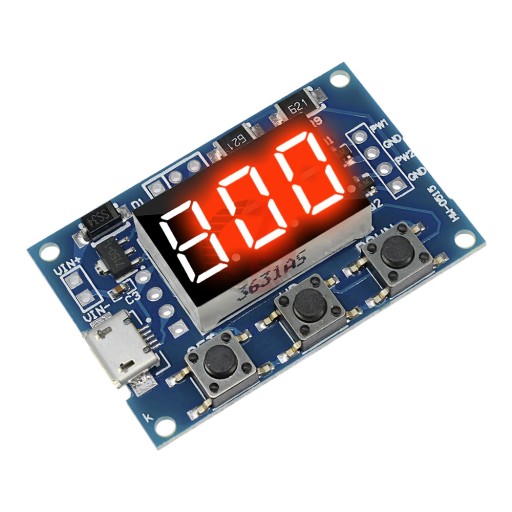

Moduł dwukanałowego generatora sygnału kwadratowego PWM z gniazdem micro USB i wyświetlaczem LED.

Dane techniczne:

1. Napięcie robocze: 5-30V, możliwe zasilanie z gniazda micro USB 5.0V
2. Zakres częstotliwości: 1Hz ~ 150KHz
3. Dokładność częstotliwości: ± 2%
4. Prąd wyjściowy: <30mA
5. Amplituda wyjściowa: domyślnie 5V p-p (regulowana)
6. Zakres temperatury pracy: -30 ~ + 70 ℃.

Moduł posiada dwa, niezależnie pracujące generatory PWM z regulowanymi parametrami:

• częstotliwość impulsów,
• regulacji cyklu pracy

Cechy:

• Dwa niezależne generatory PWM mogą generować różne, niezależne częstotliwości,
• Szeroki zakres częstotliwości przy wysokiej dokładności,
• Komunikacja szeregowa CAN - komunikacja szeregowa - RS232 TTL.

Zastosowanie generatora:

• Jako generator sygnału prostokątnego, który generuje sygnał fali prostokątnej;
• Aby dostarczyć sygnał do sterownika silnika krokowego;
• Regulowane generowanie impulsów do sterowania układami procesorowymi,;
• Wytwarzanie zmiennego sygnału impulsowego dla obwodów sterujących (ściemnianie PWM, regulacja prędkość silników indukcyjnych, itp.).

Sterowanie szeregowe:

• Szybkość transmisji: 9600 bps
• Bity danych: 8
• Zatrzymaj bity: 1
• Bit parzystości: brak

Opis modułu:

Częstotliwość jest podzielona na trzy zakresy:

1. XXX (bez kropki dziesiętnej): najmniejsza jednostka to 1Hz, zakres 1Hz ~ 999Hz

2. X X.X (dziesiętny na dziesięć): minimalna jednostka to 0.1Khz w zakresie 0.1KHz ~ 99.9KHz

3. X.X.X. (istnieją trzy kropki dziesiętne): najmniejsza jednostka to 1Khz w zakresie 1KHz ~ 150KHz

Przykłady wyświetlania częstotliwości:

"100" wskazuje, że impuls wyjściowy PWM = 100Hz

"54.1" wskazuje, że impuls wyjściowy PWM = 54.1KHz

"1.2.4." Wskazuje, że wyjście impulsowe PWM = 124KHz

Cykl pracy w zakresie: od 0 do 100

Trzy zakresy częstotliwości - cykl pracy jest taki sam, wszystkie parametry nieulotne - zapamiętuje ustawione parametry.

Ustawienia parametrów - programowanie modułu:

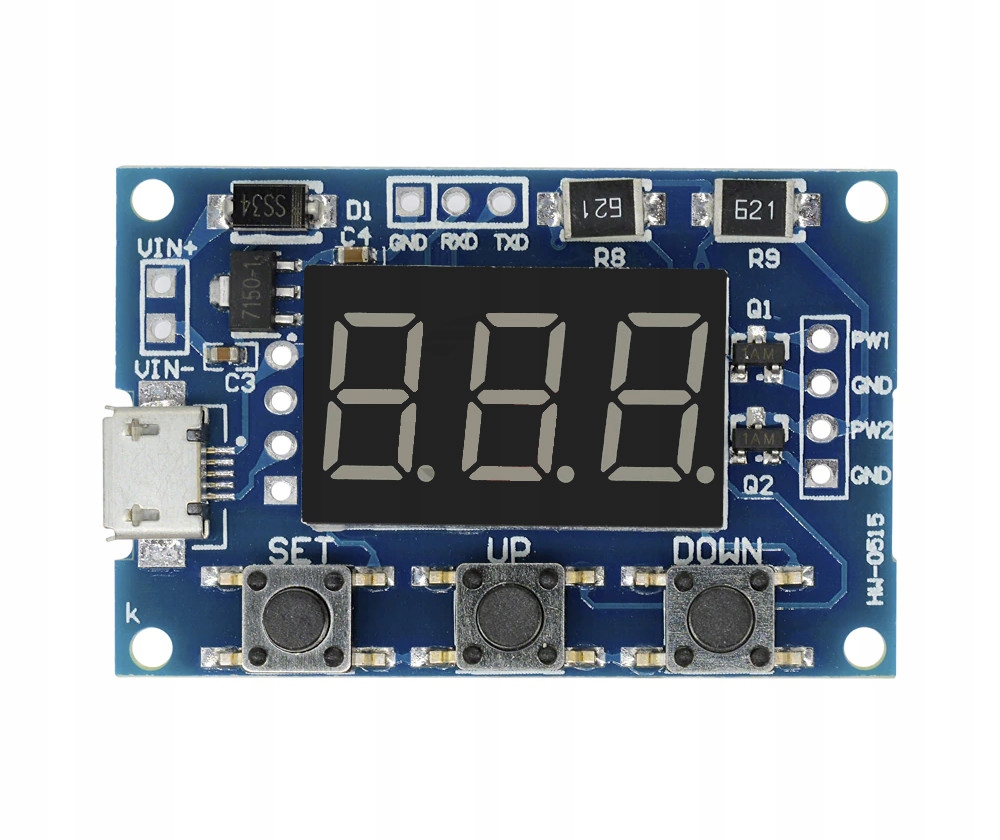

Moduł ma trzy przyciski: [Set], [Up], [Down];

1. Naciśnij przycisk [Set], aby przełączyć wyświetlanie czterech parametrów (FR1: częstotliwość PWM1, dU1: cykl roboczy PWM1, FR2: częstotliwość PWM2, dU2: cykl roboczy PWM2), przed parametrami przekazania pojawi się odpowiednia nazwa parametru flash.

2. Naciśnij przyciski [Up], [Down], aby zmodyfikować aktualną wartość parametru (długie naciśnięcie może przyspieszyć narastanie wartości).

3. Dwa PWM każdy ma trzy zaprogramowane częstotliwości, interfejs wyświetlania częstotliwości, długie naciśnięcie przycisku [SET], aby przełączać się między trzema rodzajami częstotliwości, trzy rodzaje częstotliwości cykl pracy jest tej samej wartości:

• (XXX: zakres 1Hz ~ 999Hz,
• X X.X: zakres 0.1Khz ~ 99.9Khz,
• X.X.X .: zakres 1Khz ~ 150Khz,).
