КОНТРОЛЛЕР ДВИГАТЕЛЯ BLDC BLD-120B замкнутый контур 6А 30В

NOWOŚĆ

STEROWNIK  BLD-120B

do silników bez-szczotkowych,

BLDC

parametry

• napięcie zasilania 12-24V (30Vmax.)
• prąd ciągły 6,2A
• maksymalny prąd fazowy 12A
• do silników BLDC o mocy max 120W
• obroty - do 20000rpm

umożliwia:

-ograniczenie prądu sterownika wbudowanym potencjometrem P-SV

-regulację prędkości wbudowanym potencjometrem  RV

-regulowaną rampę przyspieszenia i hamowania - ACC/DEC

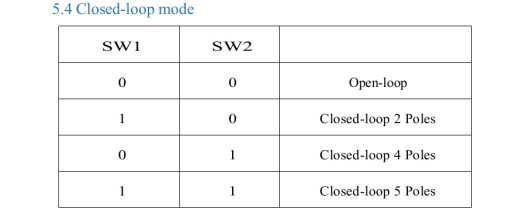

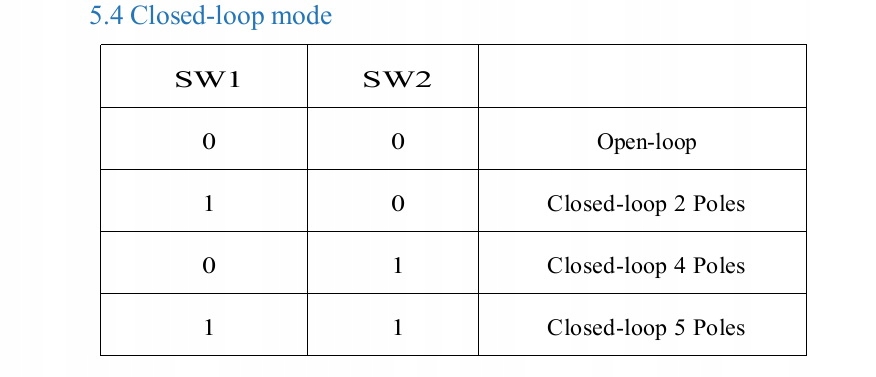

-możliwość uzyskania zamkniętej pętli closed-loop przy współpracy   sterownika z silnikami 2, 4, i 5 polowymi.

Włączenie  closed-loop umożliwia uzyskanie stabilniejszych obrotów przy zmiennym obciążeniu, jak i osiągnięcie niższej prędkości obrotowej przy nie zmniejszonym momencie obrotowym.

-regulację prędkości pot. zewnętrznym  -SV

-zmianę kierunku obrotów -F/R

-wejście enable - EN

-wejście hamulca - BRK

zadawanie prędkości na 4 sposoby

• wewnętrznym potencjometrem RV
• zewnętrznym potencjometrem
• napięciem 0-5V
• sygnałem PWM

-zabezpieczenia

• nad prądowe
• nad napięciowe

Product Description

Features

♦ HALL angle: 120°/240°

♦ Multi-speed regulation modes

♦ Maximum input voltage: 30V

♦ Strong over-current self-protection function

♦ Smooth torque output within speed range of 0-20000rpm

♦ High efficient, slowly temperature rise and compact size

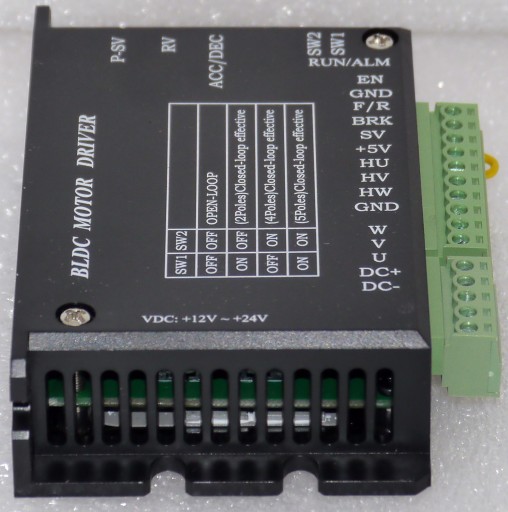

Driver interface and motor connection

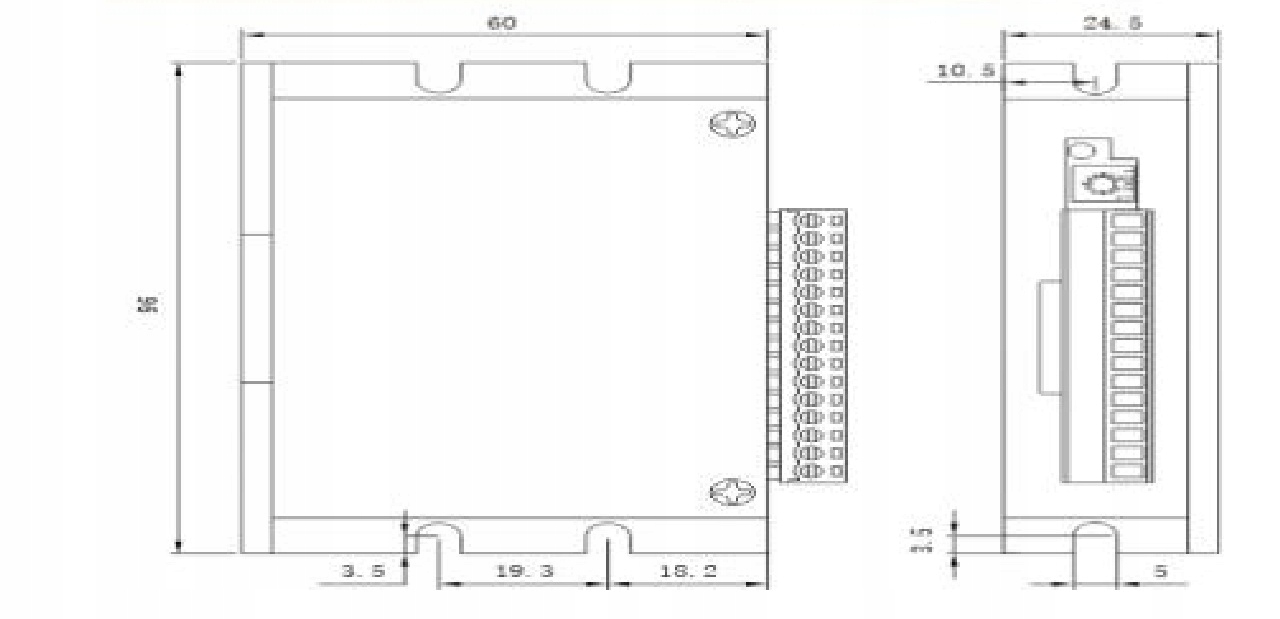

Wymiary sterownika

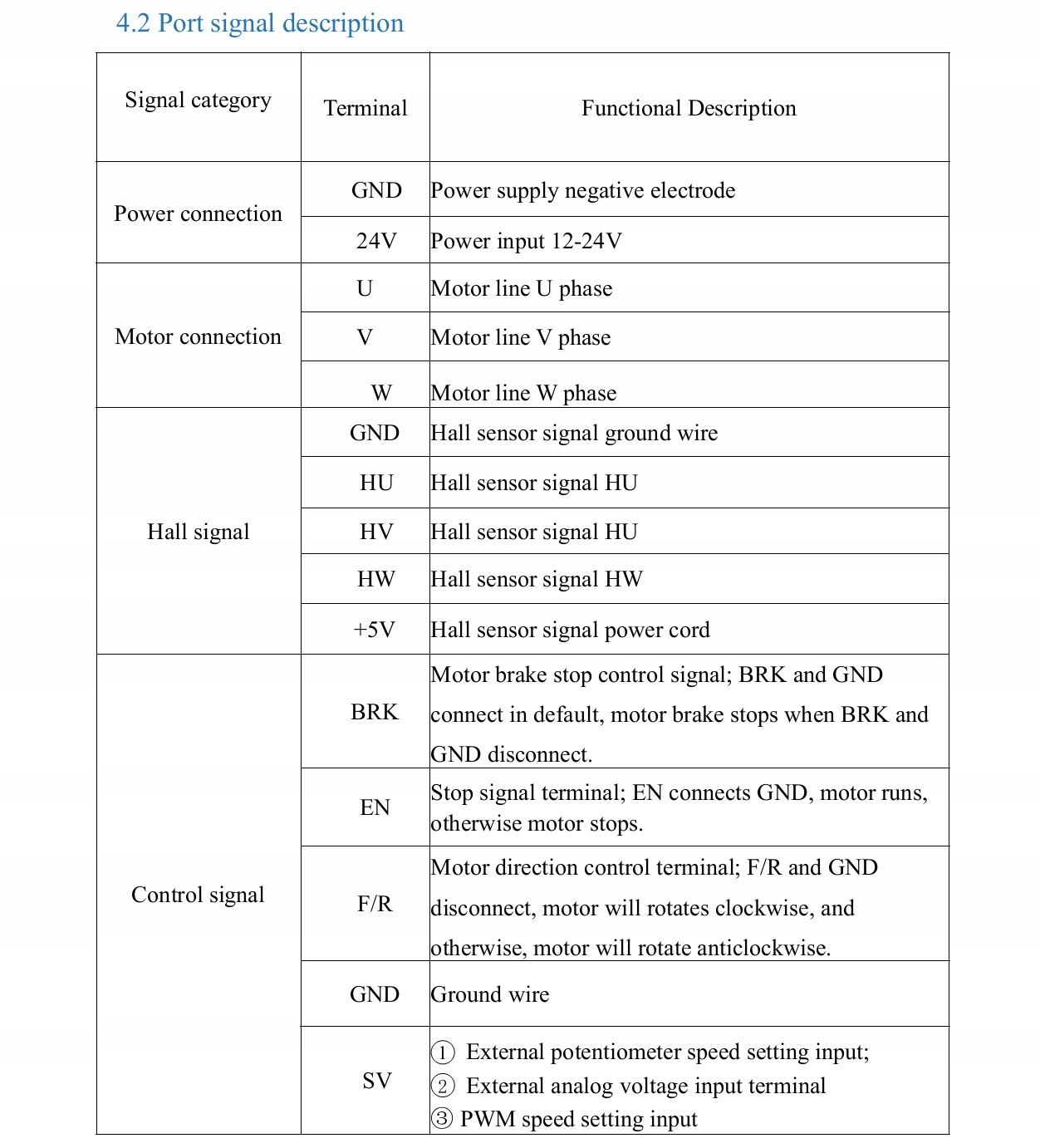

• Terminals: Function
• SV: 1.External potentiometer; 2.input analog signal; 3.PWM pulse width.
• COM: Common port (0V reference level)
• F/R: Motor rotation direction control(CW/CCW). High level input the motor will rotates clockwise, low level input or when F/R and COM are short circuit, the motor rotate anticlockwise
• EN: High level input the motor stops, low level input or when EN and COM are short circuit, the motor runs
• BRK: The motor brake stops when a high level is added or port suspension; the motor runs when the low level is added or EN and BRK are connected
• ALM: The default output signal is 5V under normal circumstances; the level is 0V when malfunction occurs
• SPEED: Output pulse frequency signal(OC). The motor speed can be calculated through SPEED.

Function

Four Speed regulation modes

Bulit-in potentiometer RV

Rotate the RV knob clockwise ,

the motor starts to run and accelerate.

Motor speed will decrease if anticlockwise.

When it gets to a limited position, the motor stops.

External potentiometer

Use a suitable potentiometer with a resistance value

of 10KΩ, connect middle terminal with SV terminal,

and the other two terminals are respectively connected

with VCC terminal and COM terminal.

Quick brake

BRK and COM are connected in default,

the motor will be quick brake .When BRK

and COM are disconnected, the motor will rotate.

CW/CCW rotation

Connect F/R and COM, the motor will rotate clockwise, disconnect it, the motor will rotate anticlockwise.
