TFT ЖК-дисплей 320x240 для Arduino UNO, MEGA2560 2,8 дюйма HX8347I SPI + usd

100% NOWE, FABRYCZNIE ZAPAKOWANE

KUPUJESZ OD SPRAWDZONEGO DOSTAWCY, ISTNIEJEMY OD 2010r. !

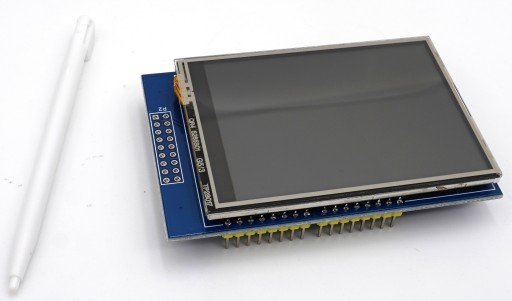

Wyświetlacz Arduino UNO 2.8" z modułem HX8347I

✅Wyświetlacz Arduino TFT LCD z dotykowym ekranem o przekątnej 2,8" i kontrolerem graficznym HX8347i.

✅Wyświetlacz ma rozdzielczość 320x240 pikseli i 260 000 kolorów. Posiada slot na kartę SD oraz interfejs SPI.

✅Wsparcie bezpośredniego podłączania płyt rozwojowych ArduinoUNO i Mega2560.

✅Idealnie sprawdzi się do realizacji aplikacji, które wymagają wizualizacji danych.

➡️Specyfikacja:

• Wyświetlacz: LCD TFT z ekranem dotykowym rezystancyjnym 2,8"
• Ilość kolorów: 260 000
• Układ sterownika: HX8347I
• Rozdzielczość: 320x240 (pikseli)
• Interfejs: cyfrowy 8-bitowy z 4 liniami sterowania
• Napięcie wejściowe: 5V
• Napięcie wyjściowe: 3.3V
• Efektywny obszar wyświetlania: 57.6x43.2(mm)
• Moduł PCB rozmiar: 78.22x52.7(mm)
• Pobór mocy: około 90mA
• Waga produktu: 25(g)

➡️Opis interfejsu:

• LCD_RST: wskazuje sygnał resetowania magistrali LCD
• LCD_CS: sygnał wyboru chipa magistrali LCD
• LCD_RS: polecenie magistrali LCD/sygnał wyboru danych
• LCD_WR: wskazuje sygnał zapisu magistrali LCD
• LCD_RD: wskazuje sygnał odczytu magistrali LCD
• GND: źródło zasilania
• 5V: 5V moc wejściowa
• 3 v3: NC ten pin nie jest podłączony
• LCD _ d0: wskazuje 8-bitowe dane LCD Bit0
• LCD _ d1: 8-bitowe dane LCD Bit1
• LCD _ d2: 8-bitowe dane LCD Bit2
• LCD _ d3: 8-bitowe dane LCD Bit3
• LCD _ d4: 8-bitowe dane LCD Bit4
• LCD _ d5: 8-bitowe dane LCD Bit5
• LCD _ d6: 8-bitowe dane LCD Bit6
• LCD _ d7: 8-bitowe dane LCD Bit7
• SD_SS: wskazuje sygnał wyboru magistrali SPI karty SD
• SD_DI: wskazuje sygnał MOSI magistrali SPI na karcie SD
• SD_DO: sygnał MISO magistrali SPI na karcie SD
• SD_SCK: wskazuje sygnał zegara magistrali SPI na karcie SD

➡️Zawartość opakowania:

• 1x wyświetlacz Arduino UNO 2.8" z modułem HX8347I
• 1x długopis do ekranu
