Sherman Tig 320 Puls AC/DC Alu Welder

SHERMAN PROFI® ZESTAW TIG 320 PULSE AC/DC

Marka: SHERMAN | Metody spawania: TIG AC/DC, MMA | Zasilanie: 400V | Prąd spawania: 320A | Sprawność: 40%

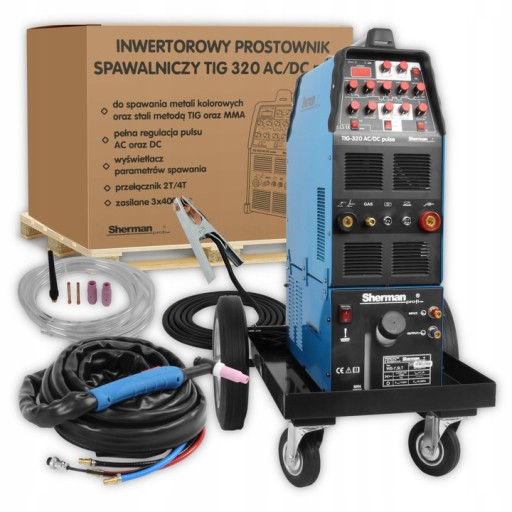

WYPOSAŻENIE STANDARDOWE

• Spawarka Sherman profi® 320 AC/DC pulse
• Uchwyt spawalniczy T-18/4m
• Przewód masowy 3m
• Wężyk gazowy
• Części eksploatacyjne uchwytu (dysze - 2szt, tulejki - 2szt. i korek długi)
• Instrukcja obsługi
• Karta gwarancyjna

WYPOSAŻENIE DODATKOWE

• Chłodnica WS-7,5LT
• Wózek platformowy

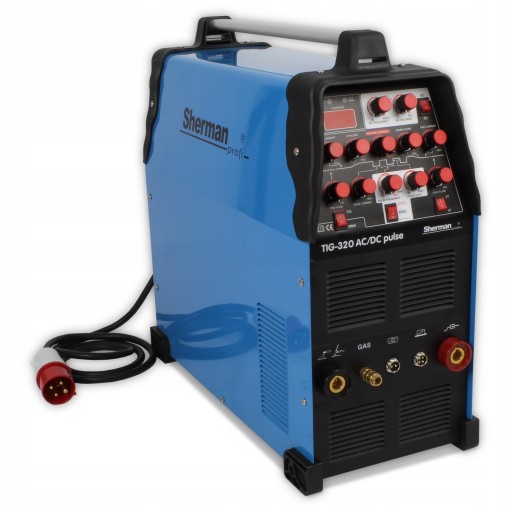

SHERMAN PROFI® TIG 320 PULSE AC/DC

Służy do spawania ręcznego prądem stałym stali konstrukcyjnych elektrodami otulonymi oraz stali jakościowych, miedzi i jej stopów elektrodą nietopliwą w osłonie gazu obojętnego, a także aluminium i jego stopów prądem przemiennym.

Spawarka jest zaprojektowana do spawania metodami:

• MMA
• TIG AC/DC

Są to urządzenia inwertorowe, produkowane z najbardziej zaawansowanych technologicznie podzespołów wykonanych w technologii IGBT. Zastosowanie techniki inwertorowej spowodowało znaczne zmniejszenie wymiarów oraz masy urządzeń, co umożliwia ich eksploatację w miejscach szczególnie trudnodostępnych.

W szerokim zakresie znajduje zastosowanie zarówno przy pracach produkcyjnych, jak i usługowych. Przeznaczone jest do pracy w pomieszczeniach zamkniętych i zadaszonych.

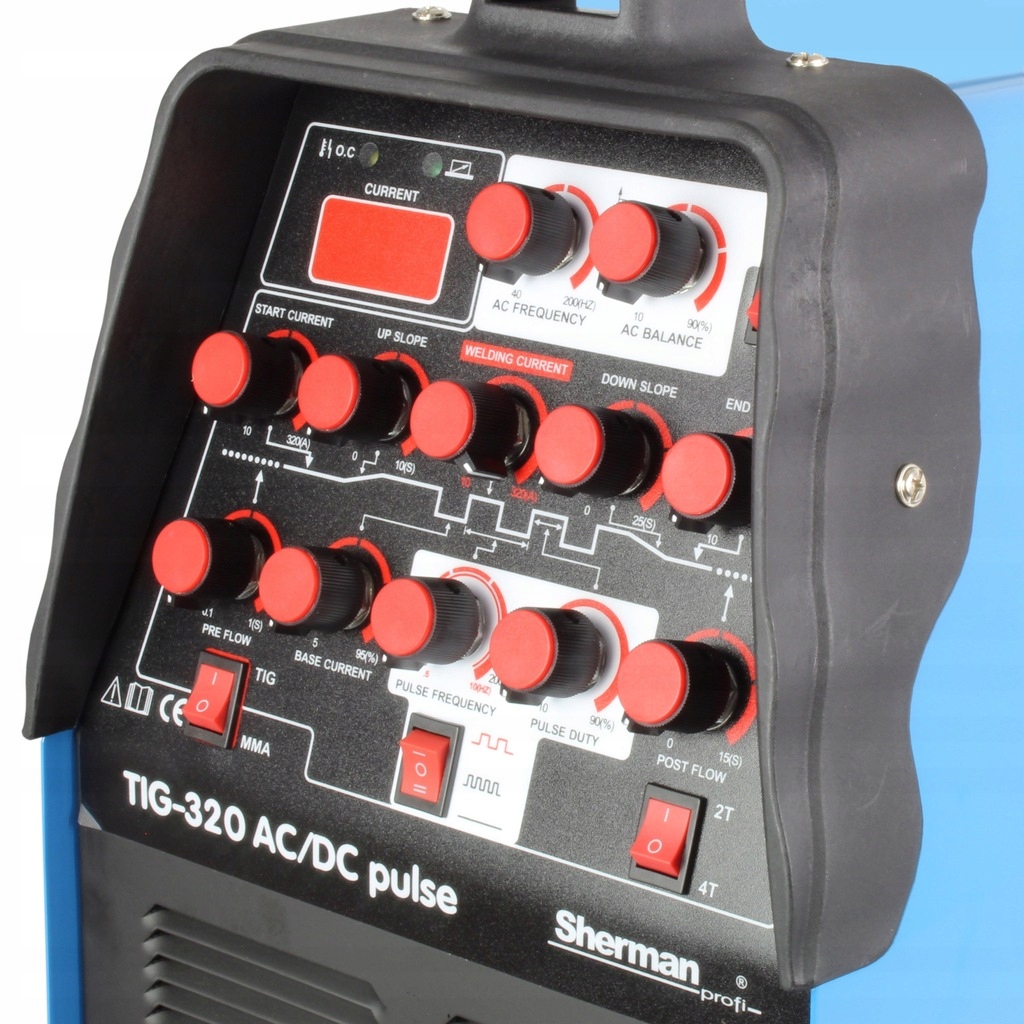

Spawarka umożliwia pełną regulację i sterowanie wszystkimi parametrami spawalniczymi charakterystyki łuku oraz pulsu.

Posiada zajarzanie HF, funkcję 2T/4T i wyświetlacz wskazujący prąd spawania. Urządzenie charakteryzuje się doskonałymi właściwościami spawalniczymi, polecane szczególnie dla profesjonalistów.

PARAMETRY TECHNICZNE

• Napięcie zasilania AC 3x400V ±10% 50Hz
• Maksymalny pobór mocy 9 kVA
• Znamionowy prąd spawania / cykl pracy MMA: 270 A / 40%; TIG 320 A / 40%
• Znamionowe napięcie w stanie bez obciążenia 65 V
• Maksymalny pobór prądu 15,2 A
• Zabezpieczenie sieci 16 A
• Masa (bez osprzętu) 32 kg
• Wymiary 545 x 255 x 540 mm
• Stopień ochrony IP21

ZAKRESY REGULACJI PARAMETRÓW

• Przedwypływ gazu 0,1 – 1 s
• Powypływ gazu 0 – 15 s
• Narastanie prądu 0 – 10 s
• Opadanie prądu 0 – 25 s
• Prąd początkowy 10 – 320 A
• Prąd spawania:  TIG: 10 - 320 A MMA: 10 - 270 A
• Prąd podstawy 5 – 95 % prądu spawania
• Prąd krateru 10 – 320 A
• Częstotliwość pulsu 0,5 – 5 Hz & 10 – 200 Hz
• Szerokość pulsu 10 - 90 %
• Częstotliwość AC 40 – 200 Hz
• Balans AC 10 – 90 %

TECHNOLOGIA IGBT

Podstawą budowy układu przetwarzania energii elektrycznej spawarki są układy elektroniczne wykonane w technologii IGBT umożliwiające pracę w zakresie częstotliwości powyżej 200 kHz.

STOPIEŃ OCHRONY

IP określa stopień, w jakim urządzenie jest odporne na przedostawanie się do wewnątrz zanieczyszczeń stałych i wodnych. IP21 oznacza, że urządzenie jest przystosowane do pracy w pomieszczeniach zamkniętych.

ZABEZPIECZENIE PRZED PRZEGRZANIEM

Źródło prądu wyposażone jest w termiczny, samoczynny wyłącznik przeciążeniowy.

Gdy temperatura spawarki będzie zbyt wysoka, zabezpieczenie odłączy prąd spawania i zapali się dioda sygnalizująca przegrzanie. Po opadnięciu temperatury nastąpi automatyczny reset wyłącznika.

MMA

Możliwość spawania elektrodą otuloną.

HF

Spawanie elektrodą wolframową w osłonie gazów ochronnych z łukiem pilotującym (bezdotykowy)

PRĄD POCZĄTKOWY

Prąd pojawiający się w obwodzie po wciśnięciu przycisku w rękojeści uchwytu. Im wyższy prąd początkowy, tym łatwiej zajarzyć łuk. Jednak podczas spawania cienkich blach zbyt wysoka wartość prądu początkowego może prowadzić do upalania blachy. W niektórych trybach spawania prąd nie rośnie w celu podgrzania spawanego elementu.

PRĄD PODSTAWY

Prąd odpowiedzialny za podtrzymanie procesu spawania, dolna wartość impulsu prądu. Ułatwia kontrolę ilości ciepła wprowadzanego do materiału.

PRĄD KRATERU

Prąd stosowany w niektórych trybach spawania, kiedy łuk nie jest wygaszany od razu po fazie opadania prądu spawania. Pozwala na wypełnienie krateru a końcu spoiny.

CZAS PRZEDWYPŁYWU GAZU

Czas od wciśnięcia przycisku w rękojeści uchwytu do momentu zajarzenia łuku. Zwykle powinien być dłuższy niż 0,5 s aby dostarczyć gaz osłonowy do wylotu dyszy palnika. w celu osłonięcia miejsca rozpoczęcia spawania oraz elektrody wolframowej . W przypadku dłuższego przewodu doprowadzającego gaz z butli czas przedwypływu powinien być dłuższy.

CZAS POWYPŁYWU GAZU

Czas od wygaszenia łuku do zamknięcia zaworu gazowego. w celu osłonięcia krzepnącego jeziorka spawalniczego przed powietrzem oraz w celu studzenia elektrody wolframowej. Zbyt krótki czas powypływu może skutkować utlenianiem spoiny. Podczas spawania w trybie TIG AC (prądem przemiennym) czas ten powinien być dłuższy.

CZAS NARASTANIA PRĄDU

Czas narastania prądu spawania od prądu początkowego do ustawionej wartości prądu spawania.

CZAS OPADANIA PRĄDU

Czas opadania prądu spawania od wartości ustawionej do zera lub wartości prądu krateru.

CZĘŚTOTLIWOŚĆ PULSU

Częstotliwość, z jaką zmienia się wartość impulsu prądu pomiędzy prądem spawania a prądem podstawy.

CZĘSTOTLIWOŚĆ PRĄDU AC

Funkcja przydatna przy spawaniu aluminium. Im większa częstotliwość tym lepsza jakość spoiny, lepsze skupienie łuku

SZEROKOŚĆ PULSU

Czas trwania impulsu, pozwala na regulację głębokości wtopienia. Wzrost szerokości zwiększa głębokość wtopienia, zmniejszenie ogranicza ilość ciepła wprowadzanego do materiału, zmniejszając.

BALANS PRĄDU AC

Stosunek czasu trwania fazy dodatniej prądu do ujemnej. Zmniejszenie balansu powoduje wprowadzanie większej ilości ciepła w materiał, uzyskując węższą spoinę i głębsze wtopienie, a jednocześnie zmniejsza obciążenie cieplne elektrody wolframowej.

Zwiększenie balansu powoduje wprowadzenie mniejszej ilości ciepła w materiał, uzyskując lepsze czyszczenie, szeroką spoinę i płytsze wtopienie jednak znacząco obciąża elektrodę wolframową.

TRYB PRACY 2T/4T

W trybie dwutaktu wciśnięcie przełącznika w rękojeści uchwytu spowoduje włączenie jonizatora i zajarzenie łuku. Spawanie prowadzone jest z wciśniętym przełącznikiem. Zwolnienie przełącznika spowoduje zakończenie spawania.

W trybie czterotaktu wciśnięcie przełącznika w rękojeści uchwytu spowoduje włączenie jonizatora i zajarzenie łuku wtedy należy zwolnić przełącznik i prowadzić spawanie ze zwolnionym przełącznikiem. Ponowne wciśnięcie przełącznika spowoduje zakończenie spawania.

MOCNA I SOLIDNA KONSTRUKCJA

Obudowa urządzenia wykonana jest z lekkich i wytrzymałych kompozytów, odpornych na wszelkiego rodzaju uszkodzenia mechaniczne.

UCHWYT TIG

• Typ uchwytu T-18
• Maksymalna obciążalność prądowa 320 A
• Chłodzenie cieczą
• Ciśnienie cieczy 2,5 bar (max 3,5 bar)
• Minimalny przepływ cieczy 0,9 l/min
• Zajarzanie łuku Bezstykowe (HF)
• Długość 4 m

WYKAZ CZĘŚCI EKSPLOATACYJNYCH TIG T-18

• Korki: krótki, średni, długi
• Tulejki zaciskowe: ⌀1.0/1.6/2.0/2.4/3.2/4.0mm
• Łączniki prądowe: ⌀1.0/1.6/2.0/2.4/3.2/4.0mm
• Dysze ceramiczne pod łącznik: 10N44/10N45/10N46/10N47/10N48/10N49/10N50
• Izolatory: przedni, laminarny(pod soczewkę)
• Soczewki gazowe: ⌀1.0/1.6/2.0/2.4/3.2/4.0mm
• Dysze ceramiczne pod soczewkę: 54N14/54N15/54N16/54N17/54N18
• Elektrody wolframowe: ⌀1.0/1.6/2.0/2.4/3.2/4.0mm

UWAGA! Części eksploatacyjne nie stanowią standardowego wyposażenie zestawu. Części można zakupić na naszych pozostałych aukcjach.

CHŁODNICA SHERMAN PROFI® WS-7,5LT

Chłodnica WS-7,5LT służy do chłodzenia cieczą uchwytów spawalniczych TIG oraz MIG/MAG.

Urządzenie dedykowane jest do współpracy ze spawarką Sherman-profi TIG 320AC/DC PULSE dzięki dostosowaniu jej parametrów pracy, przyłączy oraz wymiarów i systemu mocowania.

• Napięcie zasilania [V]: AC 230 50Hz
• Moc pompy [W]: 370
• Przepływ cieczy chłodzącej [l/min]: 8
• Ciśnienie cieczy chłodzącej [MPa]: 0,3
• Znamionowa zdolność chłodzenia [kW (1l/min)]: 1,6
• Pojemność zbiornika [l]: 7,5
• Masa [kg]: 17
• Wymiary (D x SZ x W) [mm]: 590 x 230 x 275

WÓZEK PLATFORMOWY

Proste, doskonałe i uniwersalne narzędzie umożliwiające łatwe przemieszczanie spawarek o dużych gabarytach.

Wózek platformowy TIG jest stabilną i wytrzymałą platformą jezdną dedykowaną do zestawu TIG 320 AC/DC pulse i chłodnicy WS-7,5LT.

W komplecie zestawu znajduje się uchwyt mocujący butlę wraz z łańcuchem, oraz śruby łączące chłodnicę z platformą jezdną.

• Długość: 720 mm
• Szerokość: 430 mm
• Średnica koła tylnego: 330 mm
• Średnica koła przedniego (skrętnego): 130 mm
