ГИДРАВЛИЧЕСКИЙ КЛАПАН RFP3, РЕГУЛИРУЕМЫЙ ДЕЛИТЕЛЬ, 80 Л

Zawór proporcjonalny dzielnik strumienia regulator przepływu RFP3 gwinty: 1/2" przepływ: 80L/min ciśnienie max: 350bar (V1120)

ZAWÓR HYDRAULICZNY - DZIELNIK STRUMIENIA REGULATOR PRZEPŁYWU RFP3 1/2" 80L/min

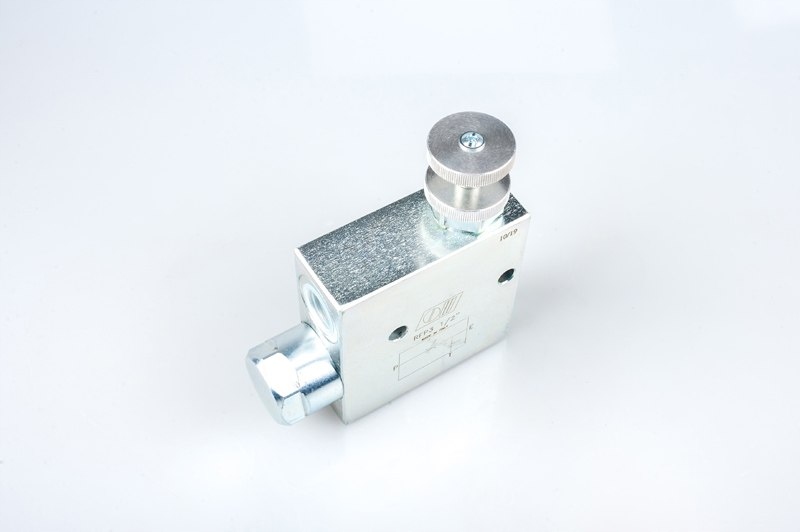

Zdjęcia przedstawiają autentyczny produkt.

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, budownictwie i przemyśle.

Regulator dzieli główny strumień oleju z pompy na dwa niezależne strumienie, które mogą zasilić dwa niezależne układy hydrauliczne.

Umożliwia ustawienie konkretnego przepływu na pierwszym głównym odbiorniku, nadmiar oleju jest odprowadzany na drugi odbiornik.

Przy zmianie wydajności pompy główny odbiornik zawsze dostaje tyle samo oleju, przepływ waha się tylko na drugim odbiorniku.

Idealnie sprawdza się w ciągnikach i innych maszynach gdzie jedną pompą zasilany jest układ kierowniczy (orbitrol) oraz główna hydraulika

(ładowacz czołowy). Ustawia się wtedy stały przepływ na orbitrolu, reszta oleju zasili hydraulikę w ładowaczu.

Ilość podawanego oleju na ładowacz zależy od wydajności pompy w danym momencie.

Ilość podawanego oleju na orbitrol zawsze jest stała co zapewnia płynne i sprawne kierowanie maszyną.

Regulacja zaworu odbywa się za pomocą pokrętła, możliwość zabezpieczenia ustawień za pomocą nakrętki kontrującej.

Posiada wyjście do podłączenia manometru.

DANE TECHNICZNE:

Sposób podłączenia:

Przyłącz E do linii zasilającej oraz P do priorytetowego odbiornika lub do linii układu hydraulicznego, gdzie wymagana jest regulacja przepływu.

Przyłącz B do drugiego odbiornika.

• Maksymalny przepływ: 80L/min
• Zakres regulacji przepływu na kanale priorytetowym (E): 20-80L/min
• Ilość otworów hydraulicznych w korpusie: 3
• Gwinty wewnętrzne w korpusie: 1/2''
• Materiał: stal galwanizowana

ZAKRES CIŚNIEŃ:

• Dopuszczalne maksymalne ciśnienie: 350bar

ZAKRES TEMPERATUR I TYP OLEJU:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

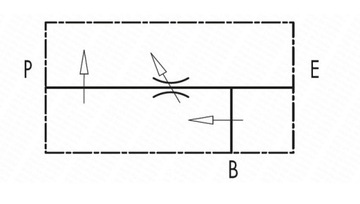

SCHEMAT GRAFICZNY:

.

.
