DOŚWIETLANIE DROGI DO DOMU Z PILOTA - COMING HOME

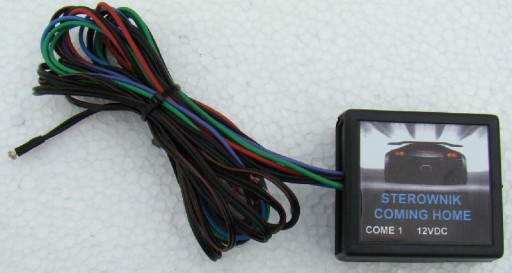

MODUŁ "COMING HOME" Z CZUJNIKIEM OŚWIETLENIA - COME 1

.

.

Moduł ułatwi nam poruszanie się w ciemności za pomocą świateł samochodu, które włączą się automatycznie podczas otwierania lub zamykania pojazdu z pilota i zgasną po ustawionym czasie.

.

Pomaga to wielu sytuacjach ,np. doświetlenie drogi do/od samochodu przed domem, znalezienie auta na parkingu czy odstraszenie złodzieja. Moduł posiada czujnik oświetlenia więc światła zostaną włączone tylko po zmroku. Wystarczy wtedy nacisnąć przycisk centralnego zamka.

Moduł możemy podłaczyć pod dowolne oświetlenie które ma być uruchamiane np :

-pod światła mijania

-pod światła drogowe

-pod halogeny

-pod światła do jazdy dziennej

-pod LEDy /diodowe/

-pod światło wsteczne

.

Moduł przeznaczony do pojazdów samochodowych z instalacją 12V. Moduł realizuje funkcje „Coming Home”

Funkcja doświetlania „Coming Home”. Funkcja ta, znana także pod innymi nazwami to funkcja umożliwiająca doświetlenie przestrzeni przed czy wokół samochodu po wyłączeniu silnika.

.

Pomocna np. gdy chcemy doświetlić dojście z samochodu do domu czy vice versa.

.

Wykorzystujemy istniejące lub dodatkowe oświetlenie samochodu, często są wykorzystywane przednie lampy tzw. „halogeny”.

Moduł posiada 2 wyjścia przekaźnikowe zwierne także można sterować lampą od 'plusa' lub od 'minusa'. Czas załączenia tej funkcji może być ustawiony przez użytkownika potencjometrem CZAS w zakresie około 5 sekund do 40 sekund. Potencjometr jest dostępny jest po odkręceniu pokrywy modułu.

Funkcja ta może być uruchomiona przy wyłączonej stacyjce poprzez podanie impulsu +12V na przewód czarny z czerwonym paskiem lub podanie masy (-12V) na przewód czarny (jest to podwójny płaski przewód). Można wykorzystać obie metody uruchamiania tej funkcji.

.

Podłączenie zależy tylko od użytkownika, można np. uruchamiać poprzez mignięcie światłami długimi (wyzwanie plusem), podłączyć pod siłownik zamka centralnego – wtedy funkcja będzie uruchamiania automatycznie przy zamykaniu i/lub otwieraniu samochodu.

.

Można też uruchamiać za pomocą dowolnego przycisku czy pilota zdalnego sterowania wykorzystując dodatkowy wolny kanał sterowania. Impuls wyzwalający nie powinien być krótszy niż 0,7-1 sekunda. Jeśli impuls będzie krótszy to moduł nie włączy się lub włączy na krótszy niż ustawiono czas

.

Jeśli w trakcie odliczania czasu funkcja zostanie ponownie wyzwolona, czas ten jest liczony od nowa tzn. od czasu gdy zakończy się impuls wyzwalający. Jeśli w trakcie działania funkcji zostanie włączona stacyjka, funkcja jest automatycznie wyłączana. Moduł posiada także czujnik oświetlenia zewnętrznego. Funkcja zostanie uruchomiona tylko jeśli oświetlenie jest słabsze od ustawionego progu potencjometrem „FOTO”. Także jeśli w trakcie działania funkcji oświetlenie nasili się to funkcja zostanie automatycznie wyłączona.

Montaż i podłączenie.

Moduł montujemy w miejscu suchym z dala od elementów nagrzewających się, najlepiej montować w kabinie pojazdu wyjściem przewodów w dół.

.

Moduł posiada 9 przewodów które podłączamy:

– czarny : masa (-12V)

– czerwony : +12V za bezpiecznikiem 10A na stałe

– niebieski : +12V za stacyjką

– czarny (płaski) : wyzwalania funkcji impulsem -12V

– czarny z czerwonym paskiem (płaski) : wyzwalania funkcji impulsem +12V

– 2xfioletowy : wyjście zwierne przekaźnika nr 1

– 2xzielony : wyjście zwierne przekaźnika nr 2

Sterownik posiada także dodatkowy przewód z czujnikiem oświetlenia na przewodzie:

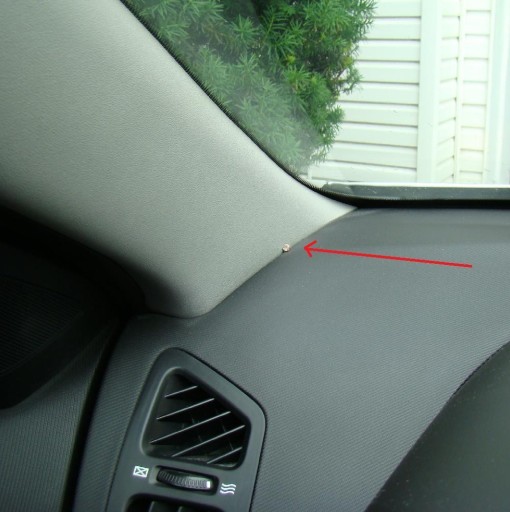

Czujnik zmierzchu zamontować wewnątrz pojazdu tak by od czoła padało na niego światło zewnętrzne np. na desce rozdzielczej. Czujnik oświetlenia ma średnicę około 5mm także można go dyskretnie zamontować.

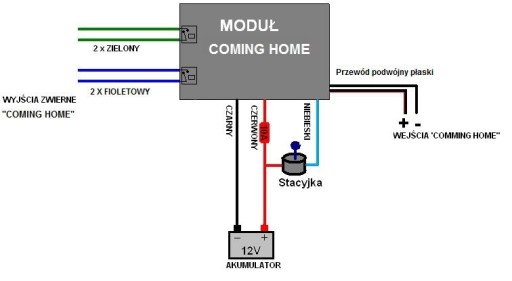

Obok pokazano schemat montażu:

Moduł jest fabrycznie nowy.

.

Dane techniczne:

– zasilanie modułu 12VDC (dopuszczalne 11-15VDC)

– pobór prądu podczas pracy do 100mA

– pobór prądu podczas czuwania poniżej 10mA

– max. obciążenie wyjść zwiernych ( 2xfioletowy oraz 2xzielony) : 2x5A

– temperatura pracy -20 do +35C

– wymiary sterownika 6,8*6,3 cm, grubość 3cm
