Czujnik ruchu Graphite

Opis

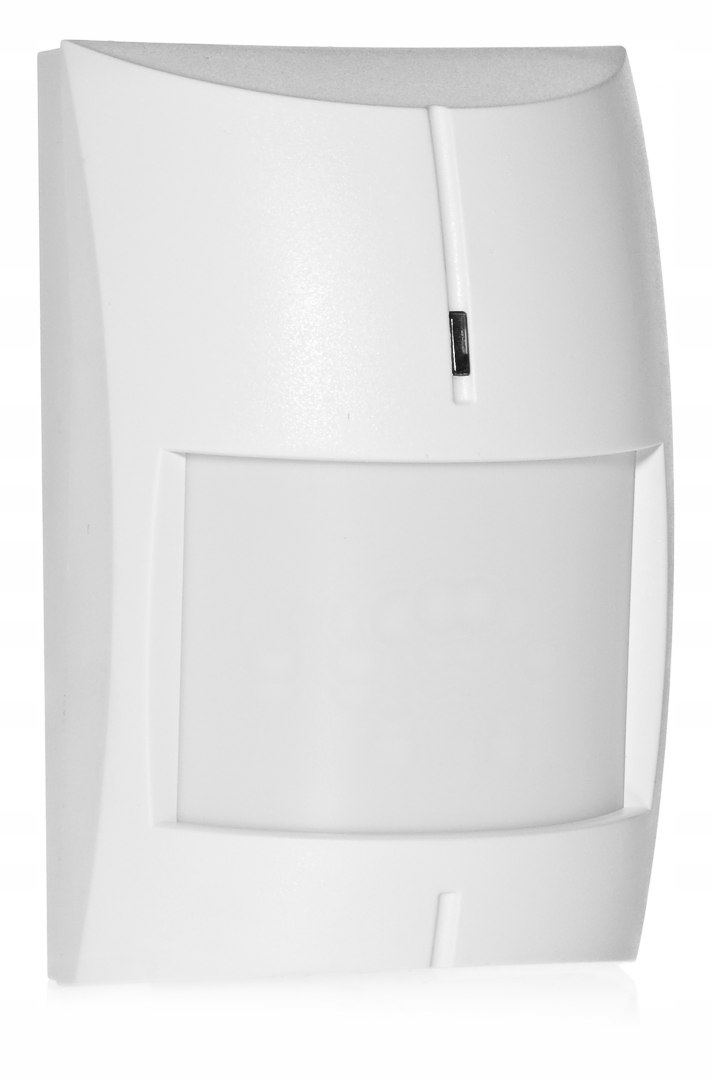

Cyfrowa pasywna czujka podczerwieni GRAPHITE wykrywa ruch w chronionym obszarze. Szeroki zasięg pola detekcji (ponad 100 m2) uzyskano dzięki opatentowanej geometrii soczewek Fresnela. Do skutecznej ochrony potrzeba więc mniej czujek, instalacja jest prosta, a koszty inwestycji niskie. Działanie urządzenia bazuje na cyfrowym algorytmie detekcji ruchu. Cyfrowa kompensacja temperatury zapewnia skuteczność wykrywania poprzez dostosowanie czułości do temperatury w pomieszczeniu. Czułość detekcji jest płynnie regulowana, przez co parametry pracy czujki można dokładnie dopasować do wielkości pomieszczenia i panujących w nim warunków.

Przydatne rozwiązanie stanowi zdalne załączanie/wyłączanie diody LED (bez otwierania obudowy czujki), sygnalizującej naruszenie. W efekcie diodę można załączyć np. podczas testów systemu alarmowego, a wyłączyć w trybie normalnej pracy dla zapewnienia dyskrecji czujki. Funkcja sygnalizowania pamięci alarmu umożliwia sprawdzenie, która z czujek zainicjowała alarmowanie, bez potrzeby obserwowania stanu centrali. Bezpieczeństwo pracy czujki zapewniane jest przez nadzór toru sygnałowego i napięcia zasilania oraz zabezpieczenie antysabotażowe.

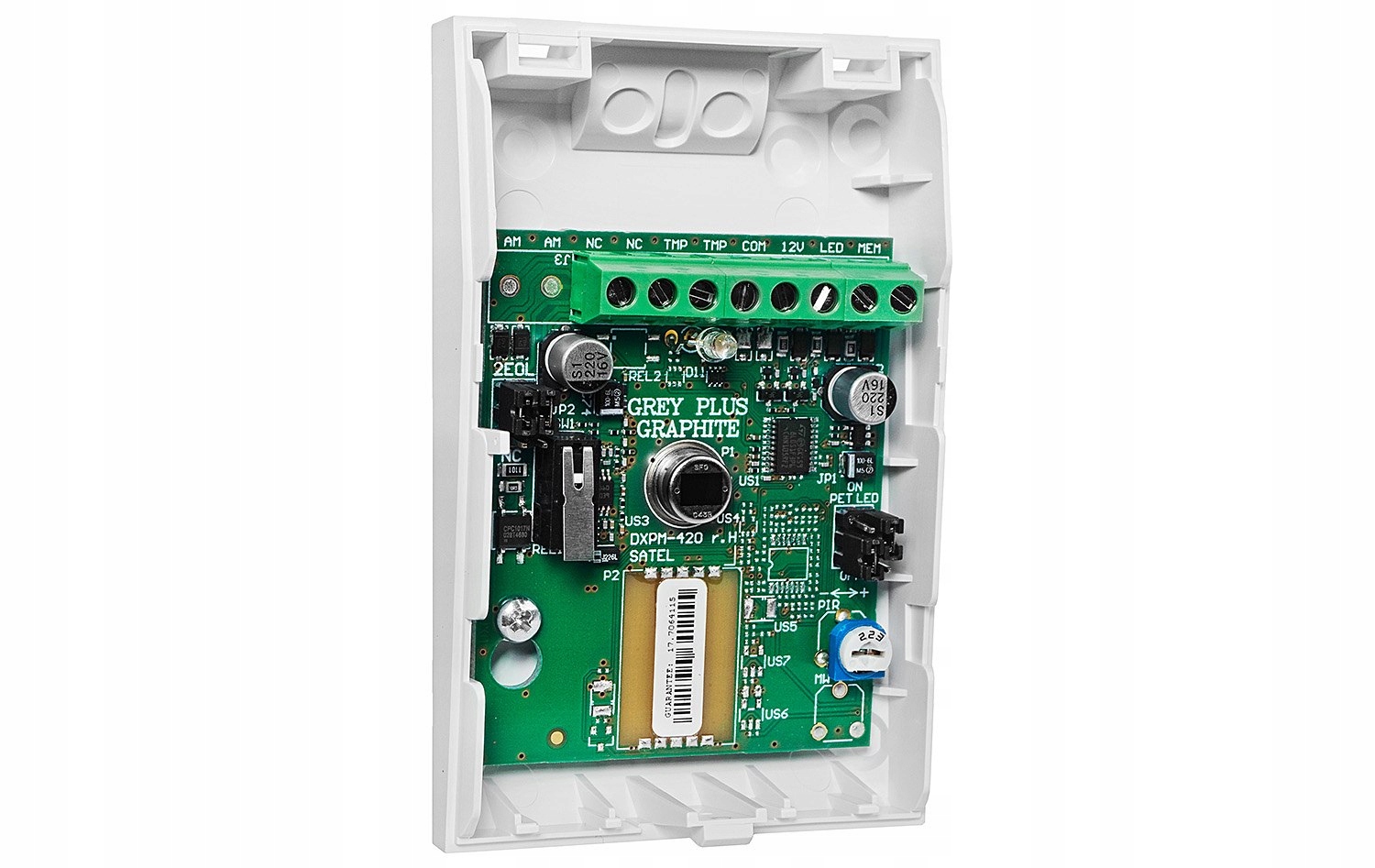

Czujki GRAPHITE wyposażone są w opcję PET. Pozwala to na uodpornienie toru detekcji PIR na ruch małych zwierząt o wadze do 15 kg. Włączenie opcji PET następuje poprzez odpowiednie założenie zworek na kołki na płytce elektroniki czujki.

Cyfrowa pasywna czujka podczerwieni Satel GRAPHITE

• metoda detekcji: podwójny PIR (Dual)
• cyfrowe przetwarzanie sygnału (nowa generacja)
• odporność na zwierzęta: do 15kg (włączenie/wyłączenie za pomocą zworki)
• regulacja czułości detekcji
• cyfrowa kompensacja temperatury
• pamięć alarmu
• wbudowane rezystory parametryczne (2EOL)
• zasilanie: DC 12V/12mA
• zdalnie uruchamiany tryb testowy
• zwiększona odporność na zakłócenia elektromagnetyczne i radiowe
• wykrywalna prędkość ruchu: 0.3 ~ 3m/s
• zalecana wysokość montażu: 2.4m
• uchwyt w zestawie
• temperatura pracy: -30°C ~ 55°C
• masa: 94g
• wymiary: 63x96x49mm (szer./wys./dł.)
• klasa zabezpieczenia: Grade 2

zasięg detekcji:

• wyłączona opcja PET: 20mx18m
• włączona opcja PET: 18mx14m

kąt widzenia:

• wyłączona opcja PET: 92°
• włączona opcja PET: 84°

Specyfikacja

Napięcie zasilania: 12V DC ±15%

Pobór prądu w stanie gotowości: 10 mA

Maksymalny pobór prądu: 13 mA

Rezystory parametryczne: 2 x 1,1 kΩ

Wyjścia:

• Alarmowe (przekaźnik NC, obciążenie rezystancyjne): 40mA / 24V DC
• Sabotażowe (NC): 100mA / 30V DC

Rezystancja zestyku przekaźnika: 34 Ω

Wykrywalna prędkość ruchu: 0,3 ~ 3 m/s

Czas sygnalizacji alarmu: 2 s

Czas rozruchu: 30 s

Zalecana wysokość montażu: 2,4 m

Obszar detekcji:

• Włączona opcja PET: 18 m x 14 m 84°
• Wyłączona opcja PET: 20 m x 18 m 92°

Stopień zabezpieczenia wg EN 50131-2-2: Grade 2

Spełniane normy: EN 50131-1, EN 50131-2-2, EN 50130-4, EN 50130-5

Klasa środowiskowa wg EN 50130-5: II

Temperatura pracy: -30°C ~ 55°C

Maksymalna wilgotność: 93±3%

Waga: 94 g

Wymiary (szer./wys./dł.): 63x96x49mm
