ГИДРАВЛИЧЕСКИЙ ВИНТ С УШИНКОЙ 16x1,5

ŚRUBA HYDRAULICZNA OCZKOWA FI 16mm

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.60.51.016.1

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Śruba pasuje do przyłączy z korpusem oczkowym. Łączy pompę, cylinder, rozdzielacz itp. z przewodami hydraulicznymi.

System przyłączy oczkowych stosuje się tam gdzie, jest ograniczona ilość miejsca i przewód zakuty z tradycyjnym kolanem się nie mieści.

System przyłączy oczkowych:

Do prawidłowego podłączenia śruby wymagane jest wykorzystanie przyłącza oczkowego oraz dwóch podkładek uszczelniających.

Pierwsza podkładka idzie między korpusem przyłącza a łbem śruby oczkowej. Druga przychodzi między korpusem np. pompy lub cylindra a korpusem przyłącza (zdj.).

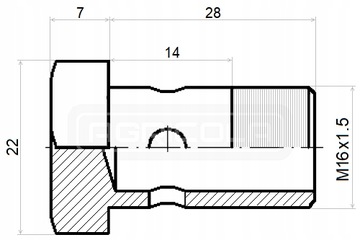

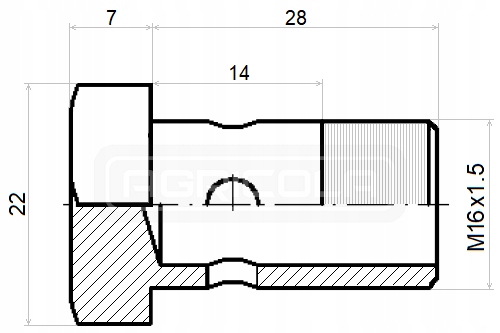

Dane techniczne:

Materiał: stal spawalna, galwanizowana odporna na korozję

Wersja: lekka

Ciśnienie nominalne: 180bar

Ciśnienie maksymalne: 230bar

Typ cieczy: olej hydrauliczny

Gwint: zewnętrzny metryczny 16x1.5

Wymagana średnica oczka: 16mm

Długość całkowita bez łba: 28mm

Długość części gładkiej: 14mm

Długość części gwintowanej: 14mm

Wysokość łba: 7mm

Rozmiar klucza: 22
