ПРОУШИНА СОЕДИНИТЕЛЬНАЯ РЕЗЬБА ДЛЯ НИППЕЛЯ M14x1,5 УШИНКА FI12

PRZYŁĄCZE HYDRAULICZNE Z OCZKIEM

GWINT M14x1.5 ; OCZKO FI 12mm

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.60.50.003

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Przyłącze oczkowe, za pomocą śruby oczkowej dokręcane do korpusu np. pompy, cylindra, rozdzielacza itp. Łączy główne podzespoły układu hydraulicznego z przewodami hydraulicznymi.

Pomocne dane:

Średnica gwintu M14x1.5 mierzona suwmiarką:

Średnica zewnętrzna [mm]: 13,6 - 13,9

Średnica wewnętrzna [mm]: 12,2 - 12,6

Przyłącze oczkowe prowadzi przewód hydrauliczny blisko korpusu pompy czy cylindra. Wykorzystywane tam gdzie jest ograniczona ilość miejsca i przewód zakuty z tradycyjnym kolanem się nie mieści.

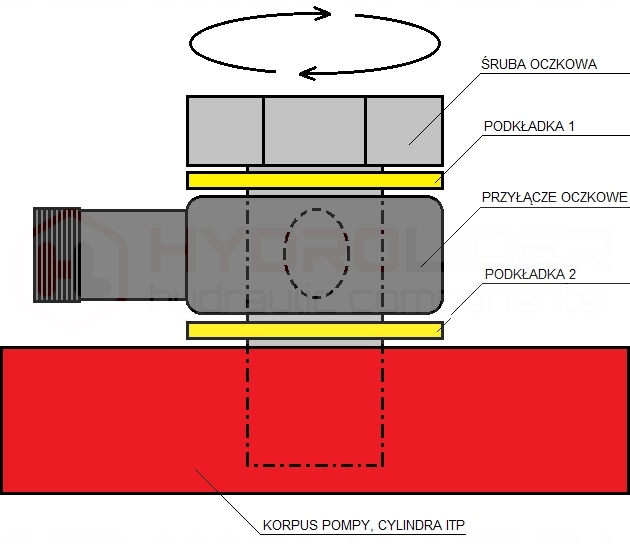

Oczko posiada miejsce pod podkładkę ED lub podkładkę miedzianą, zaleca się montaż podkładki w dwóch miejscach, pod korpusem i nad korpusem (zdj.)

Końcówka od strony gwintu przeznaczona do przykręcenia przewodu, kolanka lub innej złączki z systemem stożkowym. Uszczelnienie nastepuje przy dokręcaniu na stożku zaciskowym samo-uszczelniającym. W tym miejscu nie jest wymagane stosowanie dodatkowych uszczelnień.

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Średnica nominalna przelotu: 5,5mm

Gwint od strony przewodu: zewnętrzny metryczny 14x1.5

Wersja: lekka

Ciśnienie nominalne: 180bar

Ciśnienie maksymalne: 230bar

Typ cieczy: olej hydrauliczny

Materiał:

stal spawalna, galwanizowana odporna na korozję
