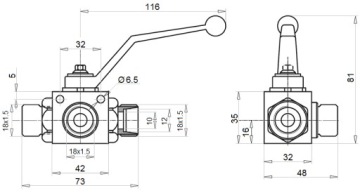

ГИДРАВЛИЧЕСКИЙ РУЧНОЙ ШАРОВОЙ КЛАПАН 3-ХОДОВОЙ M18 40Л

ZAWÓR HYDRAULICZNY KULOWY 3-DROGOWY

TYP 3/2; GWINTY M18x1.5

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.35.23.018

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zasada działania:

Zawór służy do przełączania całego przepływu oleju między dwoma niezależnymi liniami hydraulicznymi. Przekręcenie dźwigni o 90 stopni powoduje całkowite zamknięcie przepływu oleju na linii hydraulicznej, na której przepływ był dotychczas swobodny i jednoczesne całkowite otwarcie przepływu na drugiej linii, która dotychczas była całkowicie zamknięta. Zaworem można sterować nawet przy wysokim ciśnieniu.

Podłączenie:

Przyłącz P do linii zasilającej, przyłącz A i B do dwóch linii hydraulicznych, między którymi zachodzi potrzeba przełączania przepływu oleju.

Dane techniczne:

• Maksymalny przepływ: 40 l/min
• Ilość otworów hydraulicznych w korpusie: 3
• Gwinty zewnętrzne w korpusie: M18x1.5
• Materiał korpusu: stal galwanizowana
• Dopuszczalne maksymalne ciśnienie: 500 bar
• Waga: 0,595 kg

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

Schemat hydrauliczny zaworu kulowego 3/2 (zdj.):
