ПРОХОДНОЙ МУЛЬТИПЕРЕКЛЮЧАТЕЛЬ UNICABLE I/II SRM-522 TERRA

MULTISWITCH PRZELOTOWY UNICABLE I/II SRM-522 5 WEJŚĆ / 5 WYJŚĆ + 2 WYJŚCIA UNICABLE TERRA

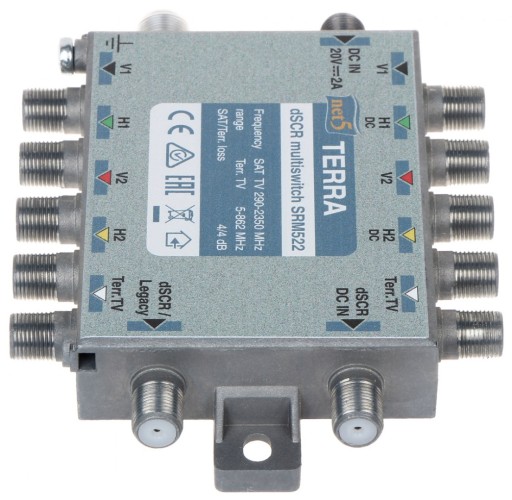

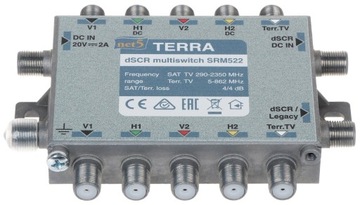

Multiswitch przelotowy SRM-522 to urządzenie, które umożliwia dystrybucję sygnału DVB-S/S2 z jednej pozycji satelitarnej, telewizji naziemnej DVB-T oraz radia analogowego/DAB przy pomocy jednego kabla kabla koncentrycznego przy wykorzystaniu technologii UNICABLE. Urządzenie zostało wyposażone w 5 wejść: dwie pary wejść SAT IF (290 ... 2340 MHz, umożliwiające doprowadzenie sygnału satelitarnego z dwóch konwerterów typu Wide Band), Terr. TV (sygnał DVB-T/Radio) oraz 2 wyjścia dSCR Out (umożliwiające podział sygnału do max. 32 odbiorników przy pomocy jednego kabla koncentrycznego), z których jedno może pracować jako Legacy Out (zwykłe wyjście, jak w konwerterze typu Universal lub w klasycznych multiswitchach służących do podłączenia klasycznego tunera satelitarnego).

Urządzenie posiada pełne wsparcie dla odbiorników pracujących w dwóch trybach dynamicznych: SCR (Unicable I - 8 User Bands) oraz dSCR (Unicable II - 32 User Bands). Domyślnie multiswitch jest skonfigurowany tak, aby jeden z portów działał jako port Unicable w trybie dynamicznym, natomiast drugi jako uniwersalny (Legacy) i przełącza się na Unicable, gdy tylko otrzyma komendę EN50494 / EN50607.

Programowanie multiswitchy serii dSCR odbywa się za pomocą programatora PC102W.

Uwaga! Multiswitch wymaga zewnętrznego zasilacza (dostępny osobno).

Uwaga! Rezystor konfiguracyjny należy zakładać oraz zdejmować przed załączeniem napięcia zasilającego urządzenie.

Wybrane cechy:

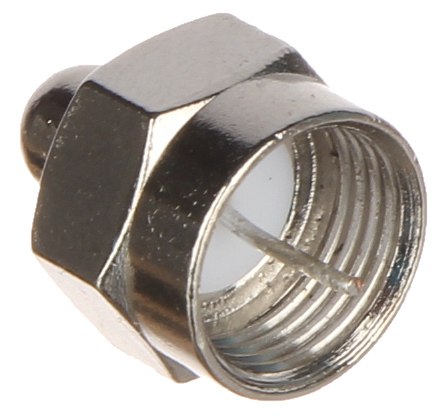

Dołączony do urządzenia wkręcany w dedykowane złącze rezystor pozwala na pracę w jednym z dwóch trybów :

• Rezystor wkręcony - tryb zgodności z konwerterami typu QUATTRO
• Rezystor odłączony - tryb zgodności z konwerterami typu Wide Band

SPECYFIKACJA

Wejścia:

• 4 x  290 MHz ... 2340 MHz,
• 1 x  5 MHz ... 862 MHz DVB-T

Wyjścia:

• 4 x  290 MHz ... 2340 MHz (Przelot sygnału),
• 1 x  5 MHz ... 862 MHz DVB-T,
• 1 x Legacy out / dSCR (EN50607/EN50494) - Automatyczne rozpoznawanie,
• 1 x dSCR : (EN50607/EN50494)

Maksymalny poziom wyjściowy SAT: 84 dBµV @ dSCR, 78 dBµV @ Legacy out

Tłumienie odgałęzienia TV: 11 dB @ dSCR, 12 dB @ Legacy out

Tłumienie przelotowe: < 4.0 dB SAT, < 4.0 dB TV

Zasilanie przedwzmacniaczy: Nie

Zasilanie: Zasilacz 20 V / 2 A - niezbędny do pracy urządzenia (brak zasilacza w zestawie)

Pobór prądu: max. 300 mA @ 13 V DC, max. 500 mA @ 20 V DC

Waga: 0.26 kg

Wymiary: 116  x 91  x 26  mm

Producent / Marka: TERRA

Gwarancja: 2 lata
