Ответвительная резьба рельсового соединителя AL/CU 25-150 мм2 6

.

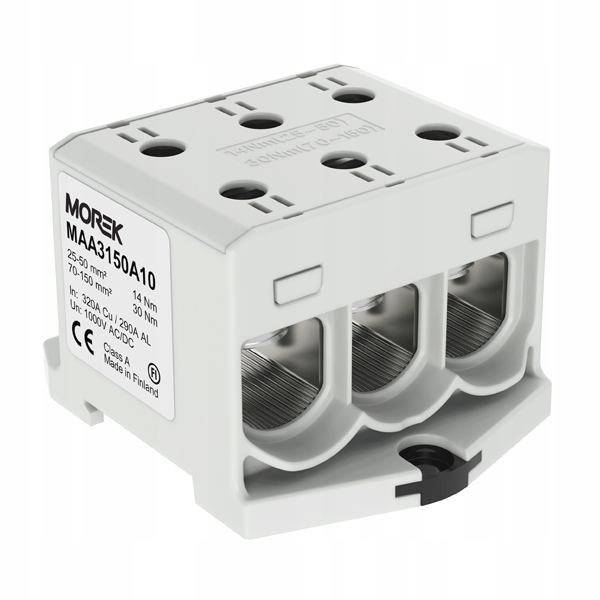

Złączka szyn gwint rozgał AL/CU 25-150mm2 6 zacisków OTL150-3 szary MAA3150A10

Złącza uniwersalne do przewodów miedzianych i aluminiowych

Uniwersalne złącza OTL zostały zaprojektowane do łączenia przewodów miedzianych oraz aluminiowych. Złącza są odpowiednie do łączenia przewodów AL lub CU o przekrojach do 240mm2. Możliwe jest także podłączenie więcej niż jednego przewodu miedzianego pod każdy zacisk złącza, stosownie od rozmiaru i typu złącza i przekrojów przewodów ( patrz tabela podłączeń na str. 14 ). Stopień ochrony złącz OTL to IP 20.

KOD MAA3150A10

EAN 4744397014344

Kolor Szary

Przewód Al/Cu

Przekrój przewodu, min. (mm²) 25

Przekrój przewodu, maks. (mm²) 150

Przewód zasilający, min. (mm²) 25

Przewód zasilający, maks. (mm²) 150

Przewód odpływowy, min. (mm²) 25

Przewód odpływowy, maks. (mm²) 150

Liczba podłączeń 6

Prąd znamionowy (A) 320 (Cu) / 290 (Al)

Napięcie znamionowe (V) 1000

Temperatura pracy (°C) 80

Materiał Tin-plated aluminium, polyamide PA66

Montaż DIN rail, screw

Szerokość (mm) 71

Długość (mm) 84

Wysokość (mm) 54

Waga (g) 246

Śruba Hex 6

Moment dokręcenia (Nm) 14 Nm (25 - 50 mm²) 30 Nm (70 - 150 mm²)

Stopień ochrony IP IP20

Certyfikaty EN 61238-1; EN60947-7-1; UL1059

Klasa palności zgodnie UL94 V0

Kod CN8 85369010
