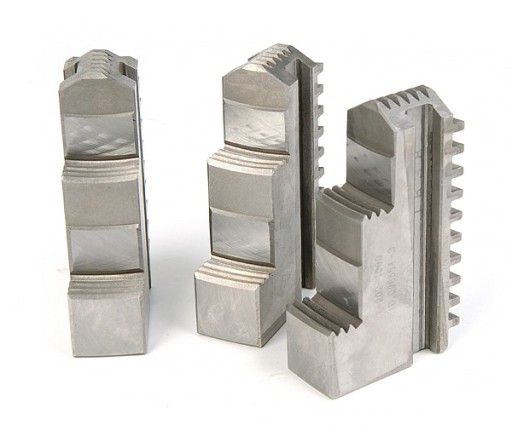

ЧЕЛЮСТИ ТВЕРДЫЕ ВНУТРИ. 250 мм COM Z PL СТАРОГО ТИПА

SZCZĘKI TWARDE WEWNĘTRZNE DO UCHWYTU TOKARSKIEGO 3 SZCZĘKOWEGO 250mm .

SAMOCENTRUJĄCEGO

IJ-PS3-250 (P10)

nr. katalogowy : 09559

UWAGA !

SZCZĘKI SĄ W PEŁNI KOMPATYBILNE

Z POLSKIMI STARYMI UCHWYTAMI.

JEST TO KOMPLET 3 SZTUK.

-FABRYCZNIE NOWE .

PO TRZECIE W PRZYPADKU JAKICHKOLWIEK WĄTPLIWOŚCI PROSIMY O PRZESŁANIE NA MAILA RYSUNKU TECHNICZNEGO Z WYMIARAMI SZCZĘK, WTEDY BĘDZIEMY MOGLI W 100 % OKREŚLIĆ KOMPATYBILNOŚĆ.

JEST TO KOMPLET 3 SZTUK.

Poniżej podajemy rysunek techniczny wraz z wymiarami :

A - 105mm

B - 28mm

C -63mm

D-11mm

E - 12 mm

F - 13mm

K - 70 mm

J - 28mm

Najważniejsze trzy wymiary, których należy dokonać aby mieć 100 % pewności , że posiadacie Państwo uchwyt , w którym będzie można zamontować sprzedawane przez nas szczęki to G, H ,I .

Pomiaru G - należy dokonać na środku zęba w najgrubszym miejscu.

Pomiaru H - należy dokonać na środku przerwy w najgrubszym miejscu.

Pomiar I - to szerokość szczęki .

Uwaga zdjęcie poniżej z oznaczeniami G,H, I - jest tylko i wyłącznie poglądowe proszę nie sugerować się na nim ilością zębów oraz typem .

G -5mm

H -5 mm

I - 28mm

Ilość zębów- 9
