Приводной двигатель с тросом для наружных рольставней PORTOS FI 40 мм, 10 Нм

✅✅✅SILNIK NAPĘD DO ROLET ZEWNĘTRZNYCH PORTOS FI 40 mm 10 Nm ✅✅✅

⚡️SILNIK PRZEWODOWY DO ROLET ZEWNĘTRZNYCH ⚡️

Silnik do rolet zewnętrznych PORTOS FI 40mm 10 Nm jest doskonałym rozwiązaniem dla osób poszukujących wydajnego i bezawaryjnego napędu do automatyzacji pracy rolet zewnętrznych. Dzięki możliwości sterowania przewodowego oraz opcjonalnego zewnętrznego odbiornika radiowego (dostępnego w innej ofercie), zapewnia wygodę i łatwość obsługi. Wyposażony w regulowane wyłączniki krańcowe oraz zabezpieczenie przed przegrzaniem, gwarantuje bezpieczne i precyzyjne działanie. Silnik Portos S-40/10 cechuje się wysoką jakością wykonania i parametrami technicznymi, co sprawia, że jest idealnym wyborem dla wymagających klientów poszukujących solidnych i nowoczesnych rozwiązań do swoich rolet zewnętrznych.

⭐️ Specyfikacja:

✅ Producent: Portos

✅ Model: S-40/10, sterowanie przewodowe

✅ Mechaniczny układ krańcowy

✅ Długość całkowita napędu: 512 mm

✅ Nominalny moment obrotowy (Nm) : 10

✅ Nominalna prędkość (obr/min): 17

✅ Napięcie znamionowe: 230V

✅ Pobór mocy: 121 W

✅ Częstotliwość : 50 Hz

✅ Natężenie: 0.53A

✅ Czas działania (min) : 4

✅ Długość przewodu zasilającego (m) : 2

✅ Stopień ochrony : IP44

✅ Zabezpieczenie przed przegrzaniem

⭐️KOMPLET ZAWIERA:

✅

✅ zabezpieczenie przed przegrzaniem,

✅ blacha mocująca,

✅ zbierak, adapter,

✅ instrukcja podłączenia,

✅ zatyczki,

✅ kluczyk do regulacji silnika.

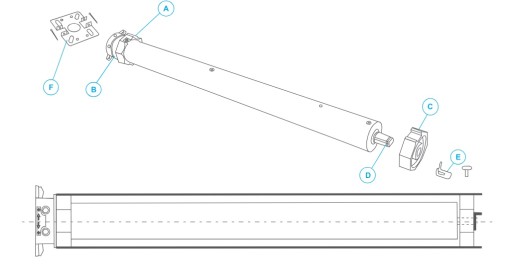

⭐️ Montowanie silnika w rolecie:

1️⃣Przymocować uchwyt F do boku rolety

2️⃣Zamontować adapter A na pierścieniu napędowym B (rys. 1)

3️⃣Zamontować zabierak C na osi silnika D

4️⃣Umieścić zabezpieczenie E na osi silnika

5️⃣Wsunąć całkowicie silnik w rurę nawojową (rys. 2)

6️⃣Przymocować rurę nawojową do koła napędowego wkrętem

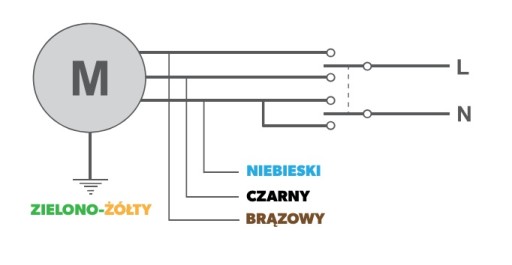

⚠️ SPOSÓB PODŁĄCZENIA NAPĘDU:

Silnik z przełącznikiem na wyjściu posiada czterożyłowy przewód o długości około 2 m, który jest wyprowadzony na zewnątrz rolety.

❇️ przewód koloru zielono-żółtego służy jako uziemienie

❇️ przewód koloru niebieskiego stanowi zero (N)

❇️ przewody koloru czarnego i brązowego decydują o kierunku obrotu napędu

Niedopuszczalne jest podłączenie więcej niż jednego silnika do jednego wyłącznika.

1 - L

2 - N

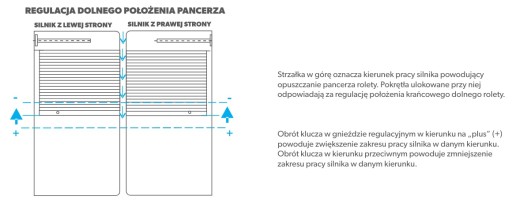

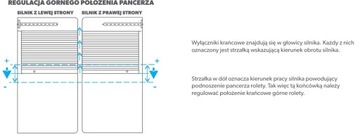

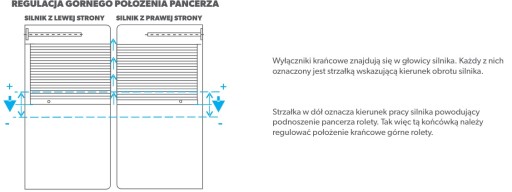

✅Regulacja pozycji krańcowych

Regulację wyłączników krańcowych należy przeprowadzić gdy silnik jest zimny. Regulacja końcówek wymaga kilkukrotnego uruchomienia silnika, który w czasie pracy ulega nagrzaniu. Silnik rurowy posiada wyłącznik termiczny, który powoduje przerwanie pracy silnika po osiągnięciu określonej temperatury. Czas ciągłej pracy silnika wynosi ok. 4 minut. Po tym czasie silnik może się wyłączyć do czasu wystygnięcia, tj. na ok. 30 minut.

✅ Jak dobrać odpowiedni silnik?

1. Sprawdź średnicę rury nawojowej w rolecie, powinna mieć średnicę:

- fi 40 mm,

- fi 60 mm,

- fi 70 mm

2. Oblicz wagę swojej rolety.

Profil PA-39 = 2,8 kg mkw

np. Roleta ma wymiar 1400 x 1200

waga rolety to 1,4 x 1,2 = 1,68 mkw

1,68 mkw x 2,8 = 4,7 kg

3. Dobierz moc silnika w zależności od wagi rolety:

Silnik S 40/10 (10 Nm) - do 13 kg (napęd z tej oferty)

Silnik S 60/10 (10 Nm) - do 18 kg

Silnik S 60/20 (20 Nm) - do 36 kg

Silnik S 60/30 (30 Nm) - do 54 kg

Silnik S 60/40 (40 Nm) - do 63 kg

Silnik S 60/50 (50 Nm) - do 86 kg

Silnik S 70/50 (50 Nm) - do 90 kg

Silnik S 70/100 (100 Nm) -  do 121 kg

❗ Najczęściej zadawane pytania przez klientów: ❗

❓ Czy ten silnik pasuje do wszystkich rolet?

✅ Silnik dedykowany jest do rolet z rurą oktagonalną (ośmiokątną) o średnicy fi 40.

❓ Czy silnik można sterować wyłącznie klawiszem (przyciskiem).

Silnik przeznaczony jest do sterowania przyciskiem. Można dodatkowo dokupić do niego odbiornik radiowy (XT-R) lub Przycisk z odbiornikiem radiowym (PPKR 313) co umożliwi dodatkowo obsługę tego silnika za pomocą pilota i klawisza.

❓Czy w przypadku kiedy chcę przerobić roletę z paska / linki na silnik muszę dokupić do silnika jakieś dodatkowe elementy?

✅ Napęd wyposażony jest we wszystkie konieczne elementy aby przerobić roletę ze sterowania ręcznego na sterowanie silnikiem.

❓ Czy jeśli mam już zamontowany silnik tego rodzaju mogę przerobić go na sterowanie radiowe (pilotem)?

✅Jest to możliwe przy zastosowaniu dwóch rozwiązań:

✔ Wymiana przełącznika na PPKR-313 z wbudowanym odbiornikiem radiowym.

✔ Montaż odbiornika XT-R w puszce elektrycznej, który umożliwi zdalne sterowanie.
