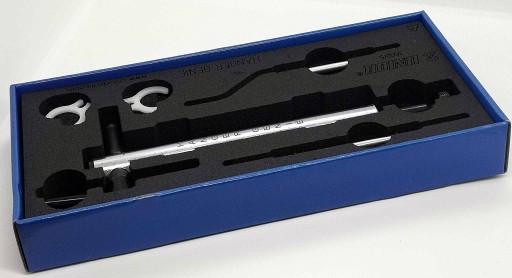

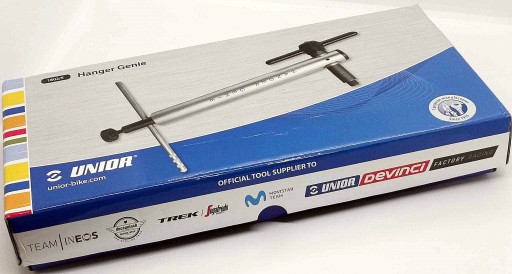

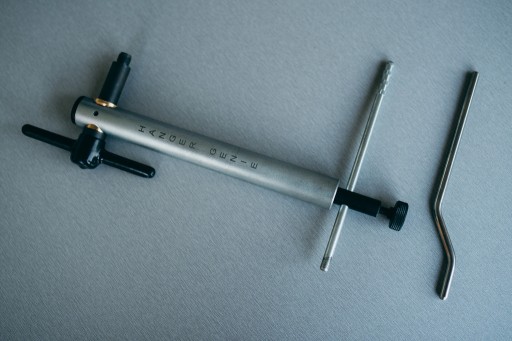

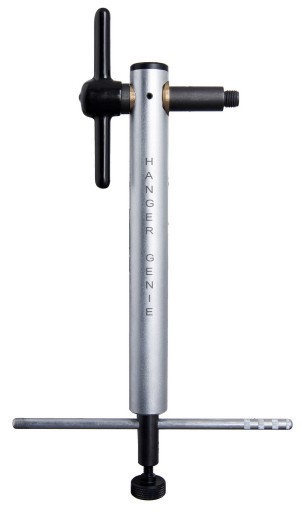

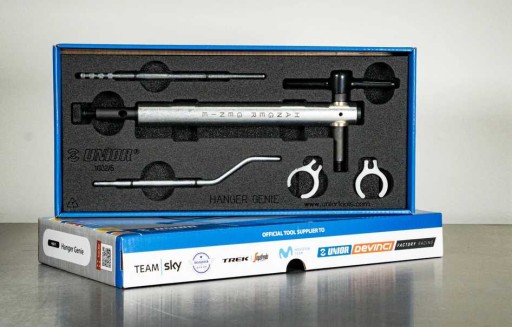

UNIOR 1602/5 Устройство для регулировки переключателей

Materiał -  specjalna stal narzędziowa , rurka jest wykonana ze stali konstrukcyjnej

Uchwyt przerzutki oraz przykręcona do niego przerzutka muszą być równoległe do kasety zębatek, co jest niezbędne do prawidłowej pracy łańcucha oraz szybkiej i sprawnej zmiany przerzutek. Gdy rower przewróci się na prawą stronę, najczęściej dochodzi do wykrzywienia mocowania przerzutki ( haka)

 Przed rozpoczęciem pomiaru, należy sprawdzić i ewentualnie skorygować centryczność tylnego koła. Przyrząd jest łatwy w użyciu i bardzo dokładny. Jest on używany do sprawdzenia równoległości pomiędzy uchwytem a kołem i korygowania ewentualnej niedokładności.

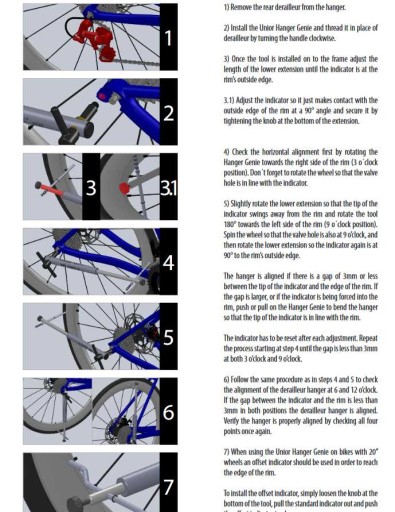

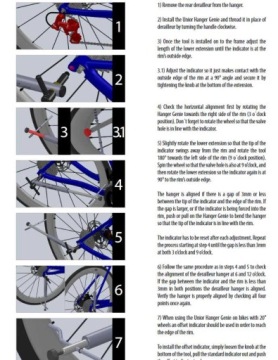

Jak użyć przyrząd

 Zamontuj regulator do przerzutki. Przesuń suwak z pokrętłem i elementem pomiarowym w kierunku krawędzi felgi i ustaw go tak, aby element mierzący jedynie delikatnie dotykał felgi.

Następnie zablokuj suwak przez dokręcenie pokrętła.

Przeprowadź pomiar ustawiając narzędzie w kilku punktach na obwodzie felgi. Jeżeli element pomiarowy oddala się od felgi, lub zanadto zbliża do niej oznacza to, że należy wyregulować przerzutkę.

Konstrukcja i wytrzymałość narzędzia sprawdzającego pozwala na regulacje przerzutki z zamontowanym narzędziem.

Po zakończeniu regulacji należy powtórzyć procedurę pomiarów aby upewnić się że element pomiarowy dotyka felgi z jednakową siłą na całym jej obwodzie - co oznacza, że osiągnięto równoległość.
