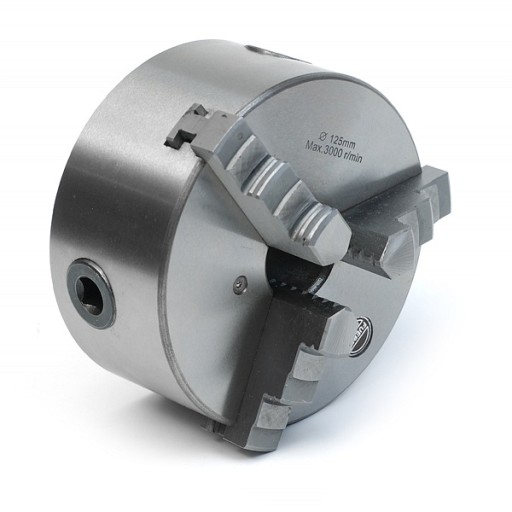

3-КУЛАЧКОВЫЙ ТОКАРНЫЙ ПАТРОН 125 мм FUERDA

UCHWYT TOKARSKI 3 SZCZĘKOWY 125mm . SAMOCENTRUJĄCY

K11-125

numer katalogowy :  07490

marka - FUERDA . PRODUKT IMPORTOWANY .

Producent :

TAIZHOU ZHEDONG MACHNIE TOOLS ACCESSORY CO., LTD

NO.271 HONGXI ROAD , JIAZHI ,JIAOJIANG DISTRICT , TAIZHOU CITY

ZHEJIANG , CHINY .

- FABRYCZNIE NOWY .

- W KOMPLECIE SZCZĘKI PRAWE , LEWE , KLUCZ

Dlaczego warto zakupić nasze uchwyty ?

- marka FUERDA jest numerem 1 na rynku CHIŃSKIM .

- po okresie gwarancji prowadzimy serwis

dostępne są wszystkie elementy składowe uchwytów !

- odsetek reklamacji wynosi 0 % !

- uchwyty fuerda cieszą się niezłą opinią na rynku polskim , można o nich poczytać w googlach !

- uchwyty fuerdy montowane są seryjnie w wielu tokarkach np . Proma .

Poniżej podajemy rysunek techniczny wraz z wymiarami :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3 - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ Z SZCZĘKAMI

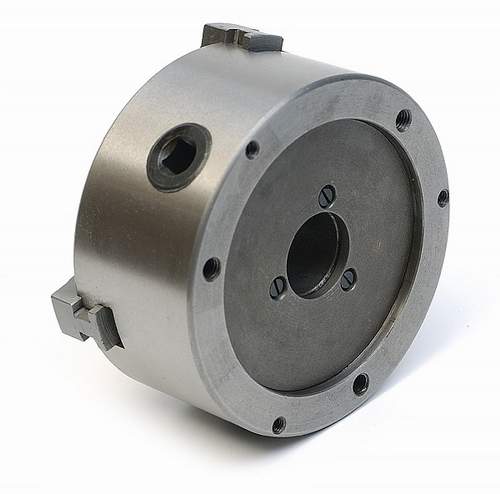

DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWANIA KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ, NA RYSUNKU UCHWYT POKAZANY OD TYŁU :

DLA ROZMIARU 125mm

A - 108mm

E - 95mm

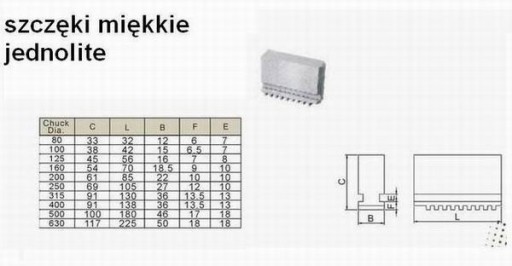

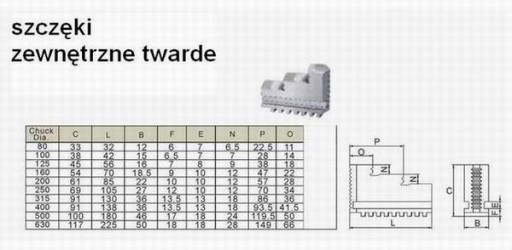

Przedstawiamy rozmiary szczęk zamontowane uchwytach Fuerda w serii DK11w zestawie, który jest przedmiotem aukcji są szczęki zewnętrzne i wewnętrzne , natomiast szczęki miękkie można dodatkowo dokupić , przedstawiamy ich wymiary ze względu na pytania naszych klientów, którzy już posiadają podorabiane szczeki i chcieli by mieć pewność sprawdzając wymiary czy posiadane szczeki będą pasowały czy nie.

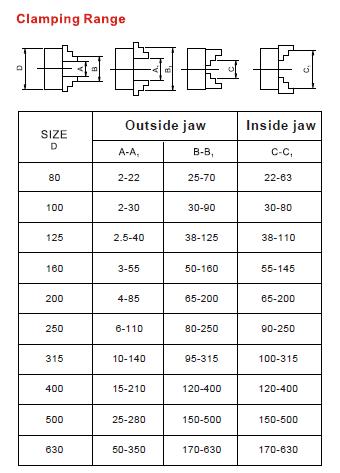

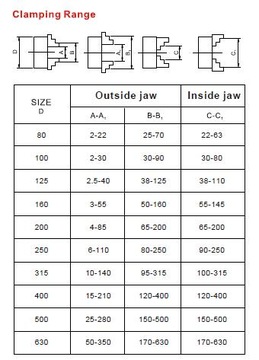

Przedstawiamy zakresy mocowania jakie posiadają uchwyty w poszczególnych ułożeniach.

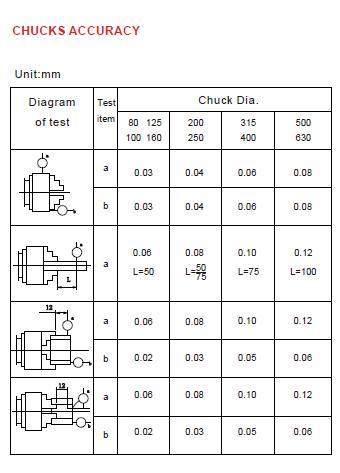

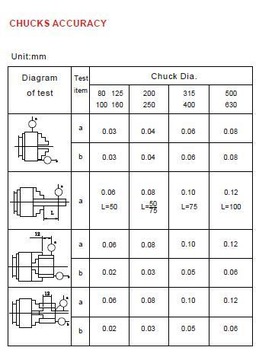

Przedstawiam dokładności w poszczególnych mocowaniach.
