УГЛОВОЕ ГИДРАВЛИЧЕСКОЕ СОЕДИНЕНИЕ, НИППЕЛЬ 22 - 18

PRZYŁĄCZE HYDRAULICZNE KĄTOWE BB 22 - 18

Produkcja:

Hydrolider, symbol: 1.60.40.018

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Przyłącze kątowe pozwala poprowadzić przewód hydrauliczny bliżej korpusu pompy czy cylindra. Wykorzystywane tam gdzie jest ograniczona ilość miejsca i przewód zakuty z tradycyjnym kolanem się nie mieści.

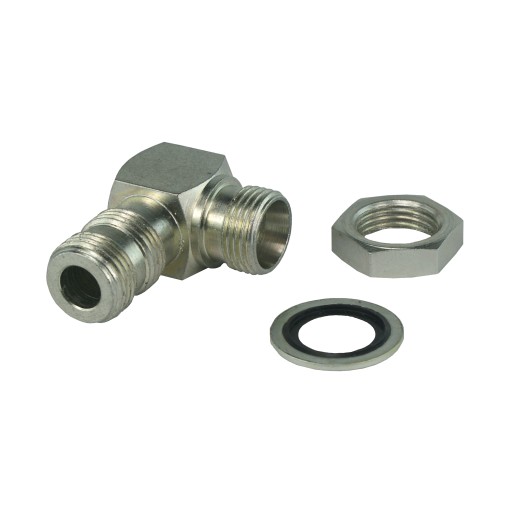

Przyłącze oferowane w zestawie z nakrętką dociskową i podkładką uszczelniającą. Wkręcane w korpus np. pompy, cylindra, rozdzielacza itp. Łączy główne podzespoły układu hydraulicznego z przewodami hydraulicznymi.

Strona przeznaczona do wkręcenia w korpus posiada dłuższy, podwójny gwint, który umozliwia uszczelnienie za pomocą nakrętki dociskowej i uszczelki. W tym miejscu nie jest wymagane stosowanie dodatkowych uszczelnień.

Druga strona przeznaczona do przykręcenia przewodu, kolanka lub innej złączki. Uszczelnienie nastepuje przy dokręcaniu na stożku zaciskowym samo-uszczelniającym. W tym miejscu również nie jest wymagane stosowanie dodatkowych uszczelnień.

Przyłącze przeznaczone wyłącznie do wkręcania w korpus, nie nadaje się do łączenia dwóch przewodów. Do tego służą złącza, które można zakupić na innych naszych aukcjach.

Pomocne dane:

Średnica gwintu M22x1.5 mierzona suwmiarką:

Średnica zewnętrzna [mm]: 21,6 - 21,9

Średnica wewnętrzna [mm]: 20,2 - 20,6

Średnica gwintu M18x1.5 mierzona suwmiarką:

Średnica zewnętrzna [mm]: 17,6 - 17,9

Średnica wewnętrzna [mm]: 16,2 - 16,6

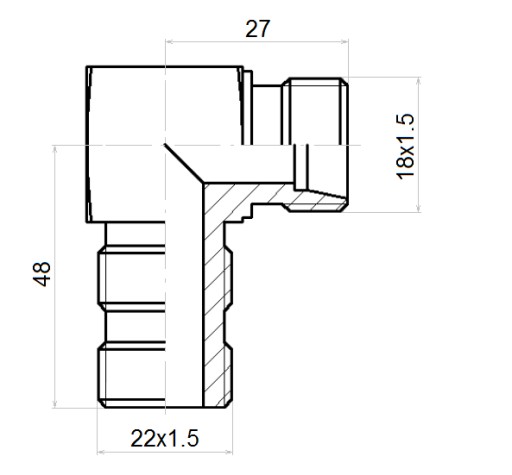

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Średnica nominalna przelotu: 10mm

Gwint od strony korpusu: zewnętrzny metryczny 22x1.5

Gwint od strony przewodu: zewnętrzny metryczny 18x1.5

Wersja przyłącza: lekka

Ciśnienie nominalne: 180bar

Ciśnienie maksymalne: 230bar

Typ cieczy: olej hydrauliczny

Materiał:

 stal spawalna, galwanizowana odporna na korozję
