Адаптер РЧ-антенны F/wt-UHF/UC1/gn 50 Ом

Adapter antenowy RF wtyk F - gniazdo UHF/UC1 50Ω

nr katalogowy: 62773

Opis przedmiotu

Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/62773.htm

Złącze F jest najpopularniejszym złączem w technice radiowej stosowanym powszechnie w instalacjach TV/SAT. Złącze F pracuje w paśmie do 3GHz i ma impedancję 75Ω (w większości zastosowań) lub rzadziej 50Ω. UHF (UC1) jest jednym z najstarszych standardów złącz stosowanych nadal w technice radiowej oraz Audio-Video. Złącza UHF/UC1 pracują w paśmie 0-300MHz i nie posiadają stałej impedacji.

Oferowany adapter jest przejściówką do zamiany gniazda F na gniazdo UHF/UC1, zamiany wtyku UHF/UC1 na wtyk F lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza UHF/UC1 oraz F. Adapter posiada z jednej strony złącze męskie F zaś z drugiej strony złącze żeńskie UHF/UC1.

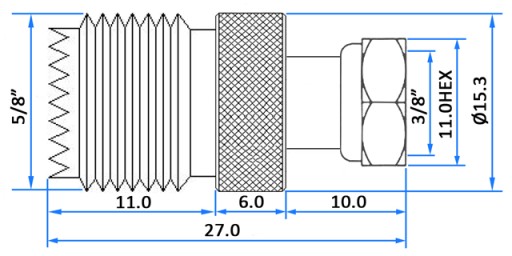

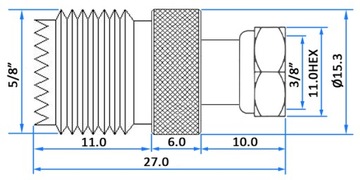

Oferowany adapter wykonany jest niklowanego stopu miedzi i posiada złocone styki. Impedancja adaptera wynosi 50Ω. Wymiarowanie adaptera prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Dane techniczne

• Materiał: niklowany stop miedzi, złocone styki
• Złącza: wtyk F męski, gniazdo UHF/UC1 żeńskie
• Impedancja: 50Ω
• Pasmo pracy: <300MHz
• Długość: 27.0mm
• Średnica (w najszerszym miejscu): 15.3mm
• Masa: 17g

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
