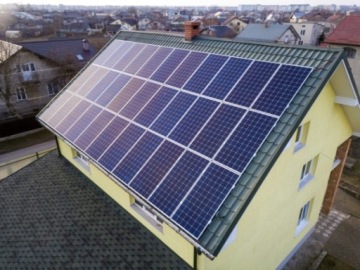

КОМПЛЕКТ ФОТОВАЛЬТАИКИ 10 КВТ АВТОНОМНАЯ СЕТЬ 800 Ач 9 КВтч 48 В

ZESTAW ELEKTROWNII

FOTOWOLTAICZNEJ 10KW

• 1 X Inwerter Hybrydowy OFF-GRID 5/10KW 48V
• 4 X Moduł Fotowoltaiczny 340W Half-Cut
• 4 X Akumulator 12V AGM 200AH
• 1 X Balanser AKU PROTECT 48V
• 15 Metrów przewodu solarnego 6mm2
• 1 X Komplet przewodów do połączenia akumulatorów

Duży zapas mocy chwilowej. Zestaw idealnie nadaję się w miejsca gdzie nie ma przyłączenia sieci energetycznej.

Wbudowany w inwerter regulator solarny MPPT zapewnia wysoką wydajność pracy ogniw.

4 Moduły Fotowoltaiczne 340W Half-Cut ładują akumulatory, lub zasilają odbiorniki na bieżąco. (sterowane z inwertera)

Idealnie sprawdza się jako awaryjne zasilanie jednego z obwodów w instalacji domowej, jak i całego obiektu.

System 48V zapewnia długą żywotność akumulatorów.

KOMPLETNY DOBRANY ZESTAW

Oferowany zestaw jest tak dopasowany aby osiągnąć najwyższą wydajność. Zawiera on wszystkie elementy potrzebne do połączenia urządzeń.

W kwestii klienta leży jedynie sposób montażu modułów PV na dachu lub gruncie.

INWERTER SOLARNY

ZASILACZ AWARYJNY UPS

SINUS PRO ULTRA 10000 48/230V

(5000/10000W) + 80A MPPT (145V)

Inwerter służy do zasilania urządzeń elektrycznych wymagających napięcia 230V z akumulatorów o napięciu stałym 48V. Wbudowany regulator solarny pozwala dodatkowo wykorzystać energię słoneczną do ładowania akumulatorów i zasilania podłączonego obciążenia.

Dane techniczne

• Moc całkowita (chwilowa):10000VA
• Moc stała:5000W
• Napięcie akumulatora:48VDC
• Zakres napięcia wejściowego (panel fotowoltaiczny):60VDC-130VDC
• Max prąd ładowania:80A MPPT
• Zakres napięcia wejściowego (zasilanie sieciowe):170VAC-280VAC
• Zakres napięcia wyjściowego (zasilanie sieciowe):220VAC-240VAC
• Prąd ładowania z sieci:60A
• Zakres napięcia wyjściowego (przetwornica):230V+-3%
• Temperatura pracy:0-40°C
• Wymiary:485x318x129mm
• Waga:11,5kg

Moduł fotowoltaiczny

JinKo Solar Half-Cut MONO 340W

[1684x1002x35mm]

Moduły JinKo są produkowane z najwyższą dokładnością, proces produkcyjny jest w pełni zautomatyzowany, co przekłada się na wysoką jakość i powtarzalność produktów.

Technologia Half Cut jest to najnowsza technologia na rynku fotowoltaicznym. Polega ona na przecięciu ogniwa na pół, dzięki czemu  wydajność paneli fotowoltaicznych wzrasta. W związku z czym otrzymujemy dwa ogniwa.

Wysoka jakość wykonania modułów zapewnia długą i wydajną pracę.

Gwarancja jakości:

• Test izolacji elektrycznej
• Test odporności na warunki zewnętrzne
• Test gorącego punktu (Hot-spot)
• Test odporności na promienie UV
• Test wytrzymałości na zmiany temperatury, uderzenia gradu
• Test odporności na wilgoć
• Test wytrzymałości
• Test odporności na obciążenia mechaniczne

DANE TECHNICZNE:

• Moc maksymalna Pmax (W):340W
• Tolerancja (%):± 3%
• Napięcie obwodu otwartego Voc (V):41,70
• Napięcie przy mocy maksymalnej Vmp (V):34,2
• Prąd przy mocy maksymalnej Imp (A):9,95
• Prąd zwarciowy Isc (A) :10,82
• Prąd nominalny bezpiecznika (A):20
• Rama: Anodyzowane aluminium (Srebrna)
• Szkło: Szkło hartowane 3,2mm
• Maksymalne napięcie układu paneli (V):DC 1500
• Zakres temperatury pracy: -40°C-85°C
• Wymiar:1684x1002x35mm
• Waga: 19kg

AKUMULATOR AGM

VPRO 12V 200 Ah VRLA

Akumulator z serii VPRO jest przeznaczony m.in. do zasilania systemów zasilania awaryjnego (UPS, systemy automatyki), instalacji fotowoltaicznych, czy przetwornic napięcia. Najlepiej sprawdza się w układach ładowania buforowego. Może być też stosowane w aplikacjach, w których akumulator pracuje cyklicznie. Dla głębokości rozładowania do 50 % posiada około 600 cykli pracy. Projektowana żywotność (25°C):8-10 lat.

Dane techniczne

• Napięcie nominalne:12V
• Pojemność nominalna:200Ah
• Wysokość całkowita:226mm
• Wysokość:220mm
• Szerokość:238mm
• Długość:522mm
• Waga:55kg(121,2Ibs)±3%
• Rezystancja wewnętrzna (przy 25°C):3mΩ
• Zalecana temp robocza:25°C±3°C
• Napięcie ładowania buforowego (25°C):13,5VDC-13,8VDC
• Napięcie ładowania cyklicznego (25°C):14,4VDC-14,7VDC
• Maksymalny prąd ładowania:60A
• Maksymalny prąd rozładowania:1400A
• Projektowana żywotność (25°C):8-10 lat

BALANSER AKU PROTECT 48V

BALANSER AKU PROTECT 48V jest używany do akumulatorów, które są połączone szeregowo, aby utrzymać równe napięcie akumulatorów podczas ładowania i rozładowywania. Może być stosowany do akumulatorów AGM, żelowych.

Gdy akumulatory pracują w połączeniu szeregowym, napięcie poszczególnych akumulatorów może być różne, ze względu na różnicę składu chemicznego każdego ogniwa i temperatury. Jedno napięcie będzie wysokie, drugie niskie. Taka różnica napięć może spowodować utratę równowagi baterii, jedna bateria będzie przeciążona, druga nie wystarczająco naładowana. Ponadto, różnica napięcia zwiększa się w powtórnym procesie ładowania i rozładowania akumulatora, co w konsekwencji może spowodować przedwczesne uszkodzenie akumulatorów.

Komplet przewodów:

• 4 odcinki po 15mb przewodu solarnego 6mm2
• 2 trójniki MC4Y solarne do połączenia równoległego
• 2 przewody do zasilenia inwertera
• 3 łączniki do połączenia szeregowego akumulatorów

(Jeśli jest potrzeba zwiększenia ilości kabli, to prosimy o informację)
