NARZYNKA M22 GWINT M22x2.50 METRYCZNA GWINTOWNIK

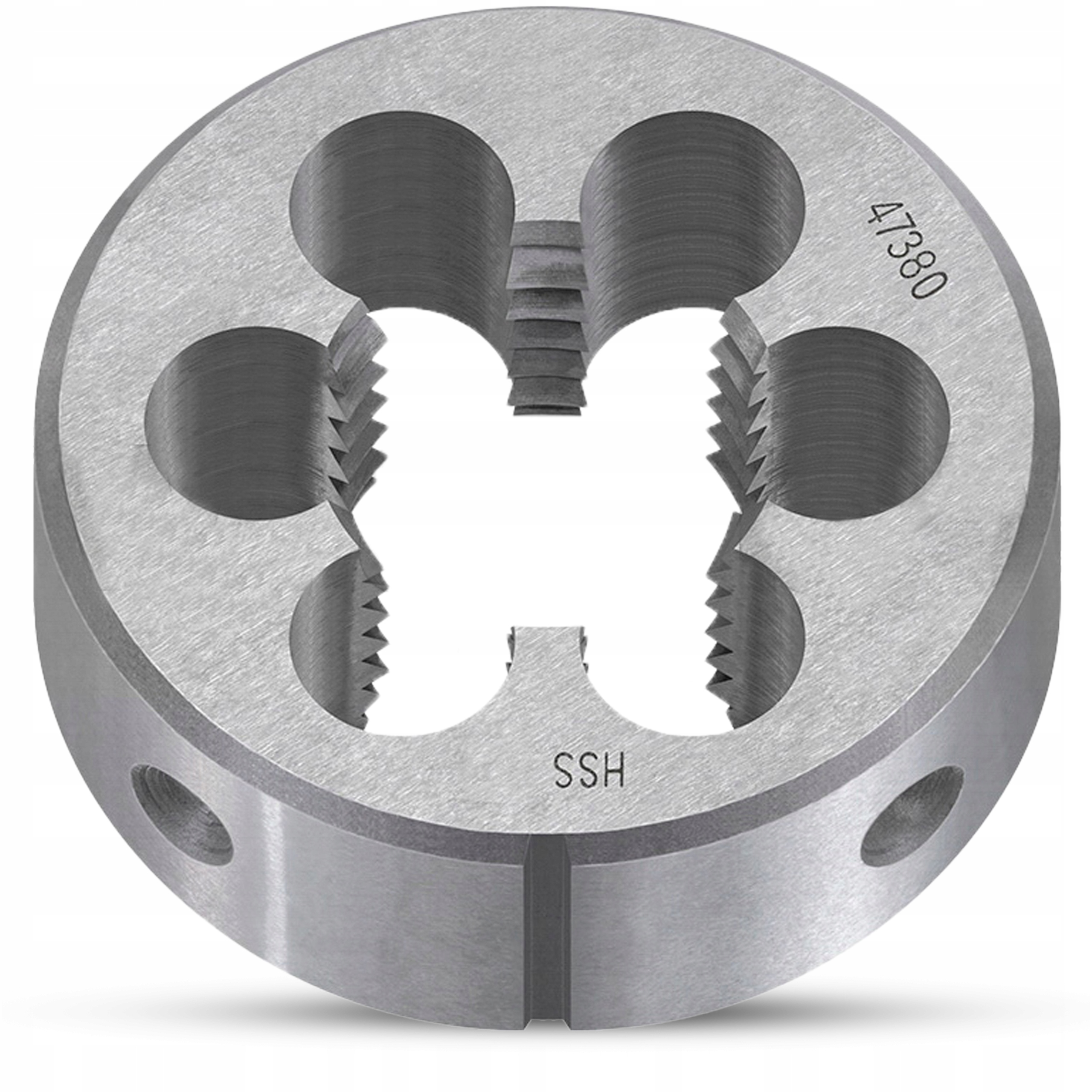

Narzynka metryczna M22x2.50:

Przeznaczona do zastosowań ogólnych, do gwintowania wałków wykonanych ze stali konstrukcyjnej węglowej, niskostopowej, staliwa o wytrzymałości do Rm < 600MPa, metali nieżelaznych oraz utwardzanych tworzyw sztucznych.

✏️Specyfikacja techniczna:

• marka: Horn.
• typ gwintu: metryczny zwykły prawoskrętny.
• twardość: 60°HRc (+/-1°).
• nakrój: 1.75P.
• zarys gwintu: kąt 60°.
• materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

Narzynka posiada otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø55x22mm.

✏️Wymiary (rysunek techniczny):

• nacinany gwint (d1): M22.
• skok gwintu (P) - 2,5 mm.
• średnica zewnętrzna (d2): 55 mm.
• grubość narzynki (h2): 22 mm.
• otwory wiórowe (W): 6.
• zalecana średnica wałka pod gwintowanie: ø21.79 mm.

Normy:

✅Zgodna z normą: DIN-EN 22 568.

✅Norma gwintu: ISO DIN-13.

✅Tolerancja gwintu: ISO (6g).
