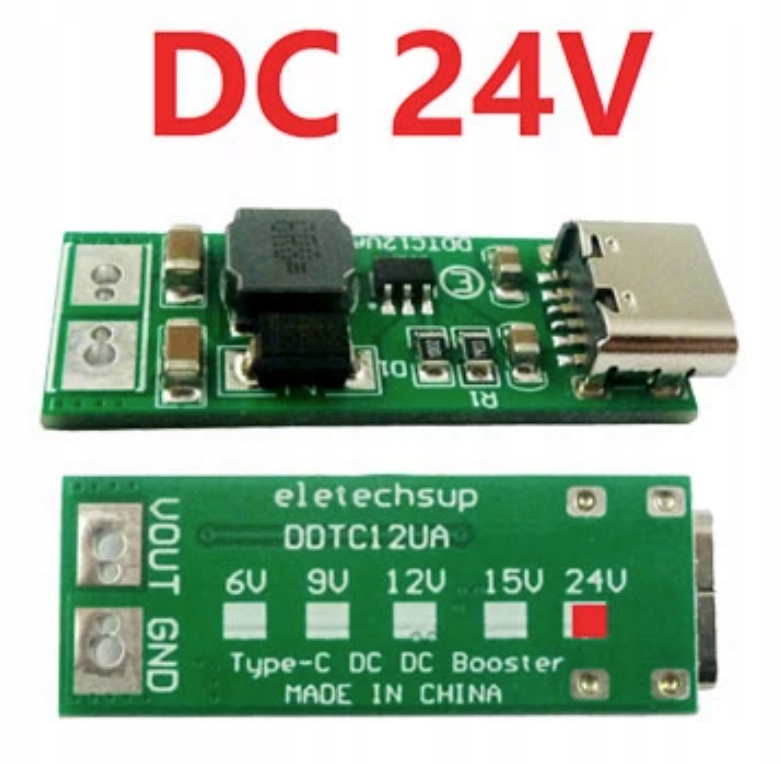

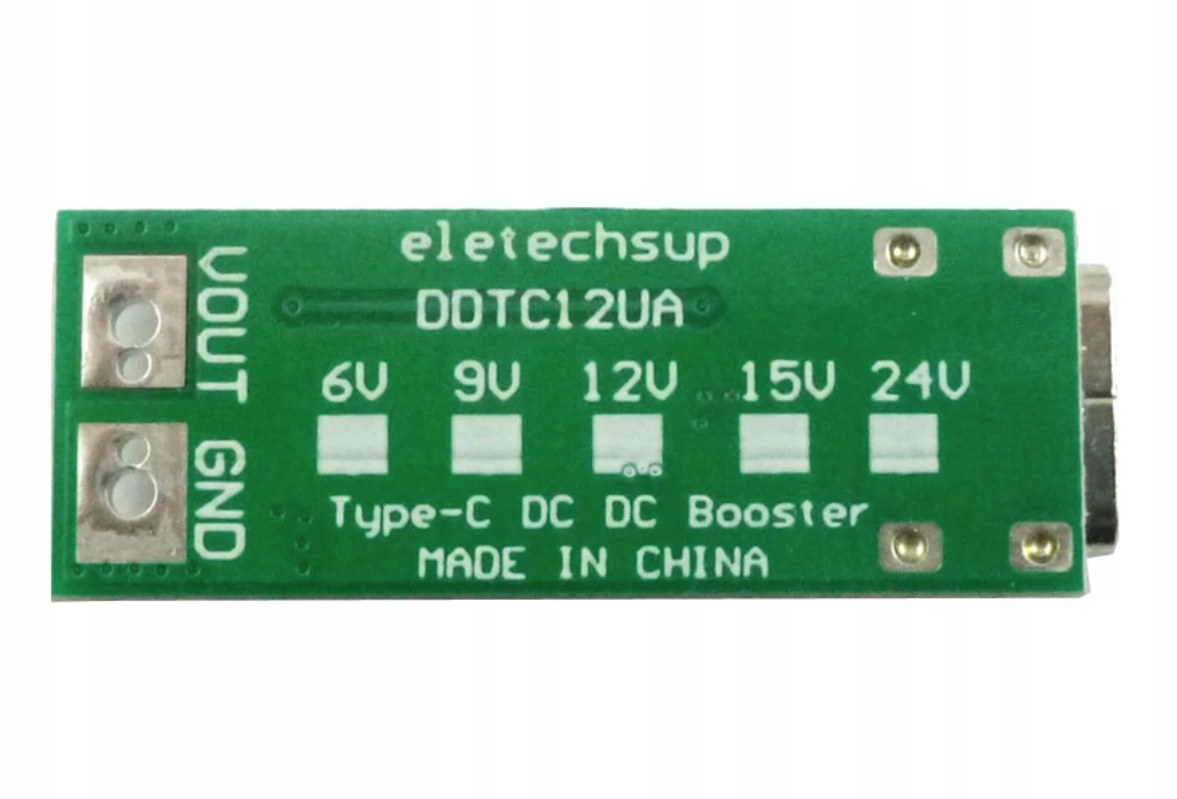

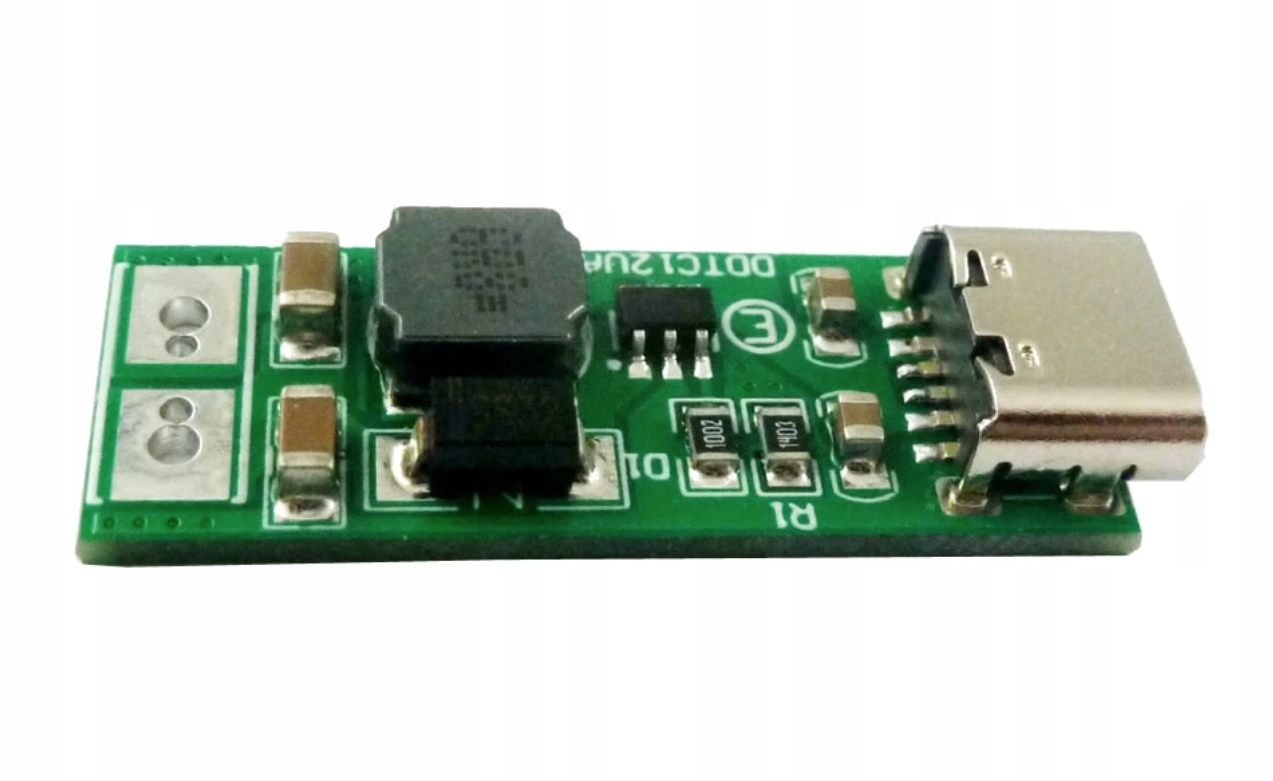

Przetwornica Step-Up (Boost) 24V USB-C

(możliwość zmiany napięcia wyjściowego w zakresie 6-24V)

Cechy:

• przetwornica boost fabrycznie 24V na wyjściu

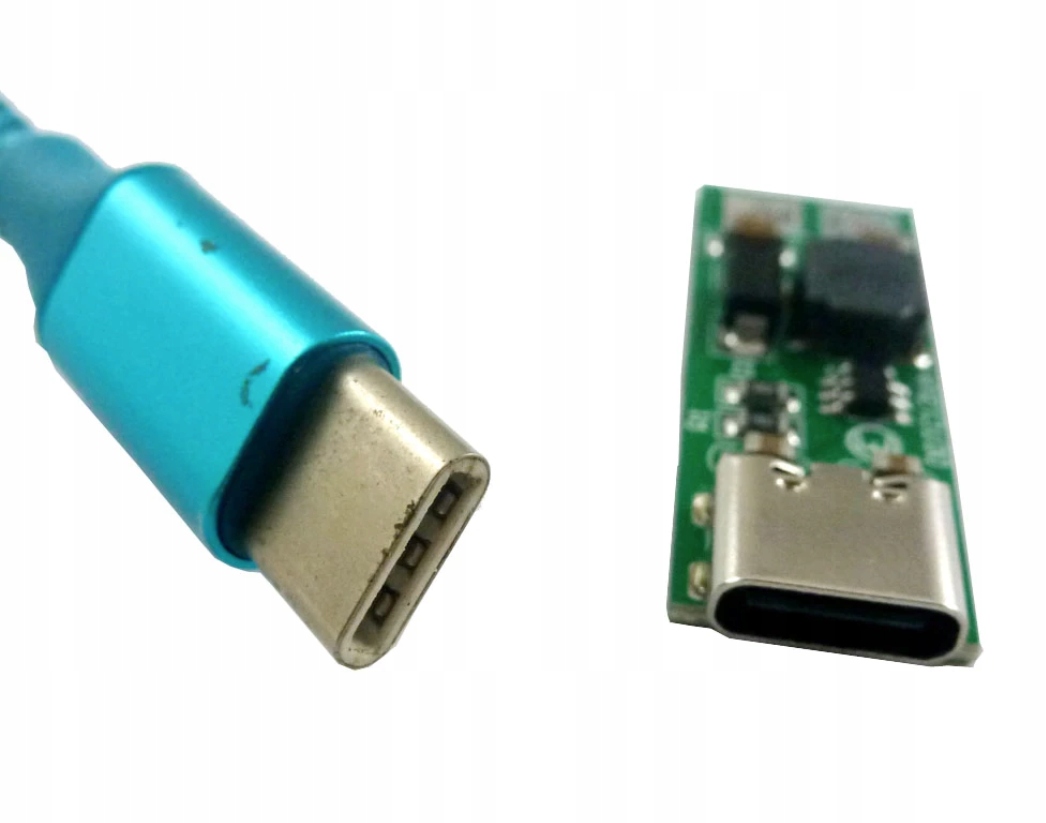

• port ładowania: USB-C
• napięcie wejściowe: nom. 5V (zakres 4,5-5,5V)
• prąd wejściowy: max 2A
• moc wyjściowa: 7,2W 24V - 9W pozostałe konfiguracje
• prąd wyjściowy max: 0,30A (przy 24V) [1,5A przy 6V]
• częstotliwość pracy: 1.2MHz
• wydajność: 84-95% (zależnie od konfiguracji)
• możliwość regulacji napięcia wyjściowego w zakresie 6-24V rezystorem
• pobór prądu w trakcie pracy: 1,6mA
• prąd spoczynkowy: 100uA
• temperatura pracy: -40℃ do 85℃
• wymiary modułu: 30x11,5x4,5mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

Regulacja napięcia na wyjściu poprzez rezystor R1 zgodnie z wzorem:

R1 (kOHm) = 10*(Vout/0,6-1)

Wynik to wartość rezystancji w k OHm.

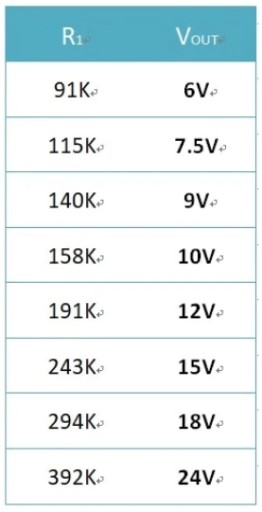

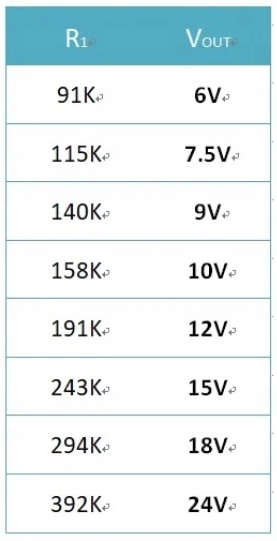

Tabela przykładowych wartości:

• Rezystor R1 - Napięcie wyjściowe
• 91k - 6V
• 115k - 7,5V
• 140k - 9V
• 158k - 10V
• 191k - 12V
• 243k - 15V
• 294k - 18V
• 392k - 24V (opcja sprzedawana na aukcji)

Moc zależna od prądu wejściowego i konfiguracji:

Wyjście 6V (max 9W):

• Napięcie wejściowe DC 4.5 ~ 5.5V, wyjście DC 6V ± 3%
• Maksymalna moc wyjściowa: 6V/1500MA
• Wejście DC 5V 1,32a, wyjście 6V 1,00a;
• Wejście DC 5V 1,63a, wyjście 6V 1,20a;
• Wejście DC 5V 2,00a, wyjście 6V 1,50a;

Wyjście 9V (max 9W):

• Napięcie wejściowe DC 4.5 ~ 5.5V, wyjście DC 9V ± 3%
• Maksymalna moc wyjściowa: 9V/1000MA (szczegółowe informacje znajdują się w poniższej tabeli)
• Wejście DC 5V 1,00a, wyjście 9V 0,52a;
• Wejście DC 5V 1,50a, wyjście 9V 0,76a;
• Wejście DC 5V 2.00A, wyjście 9V 1.00A;

Wyjście 12V (max 9W):

• Napięcie wejściowe DC 4.5 ~ 5.5V, wyjście DC 12V ± 3%
• Maksymalna moc wyjściowa: 12V/750MA (szczegółowe informacje znajdują się w poniższej tabeli)
• Wejście DC 5V 1,00a, wyjście 12V 0,39a;
• Wejście DC 5V 1,50a, wyjście 12V 0,57a;
• Wejście DC 5V 2,00a, wyjście 12V 0,75a;

Wyjście 15V (max 9W):

• Napięcie wejściowe DC 4.5 ~ 5.5V, wyjście DC 15V ± 3%
• Maksymalna moc wyjściowa: 15V/600MA (szczegółowe informacje znajdują się w poniższej tabeli)
• Wejście DC 5V 1,00a, wyjście 15V 0,31a;
• Wejście DC 5V 1,50a, wyjście 15V 0,45a;
• Wejście DC 5V 2,00a, wyjście 15V 0,60a;

Wyjście 24V (max 7.2W):

• Napięcie wejściowe DC 4.5 ~ 5.5V, wyjście DC 24V ± 3%
• Maksymalna moc wyjściowa: 24V/300MA (szczegółowe informacje znajdują się w poniższej tabeli)
• Wejście DC 5V 1,00a, wyjście 24V 0,19a;
• Wejście DC 5V 1,50a, wyjście 24V 0,27a;
• Wejście DC 5V 1,60a, wyjście 24V 0,30a;
