БЛОК Клапанная пластина NG6 Cetop 9 секций с клапаном

Płyta Zaworowa Przyłączeniowa AL 6 / NG 6 CETOP 3

KOD SKRAW-MET:[1837]

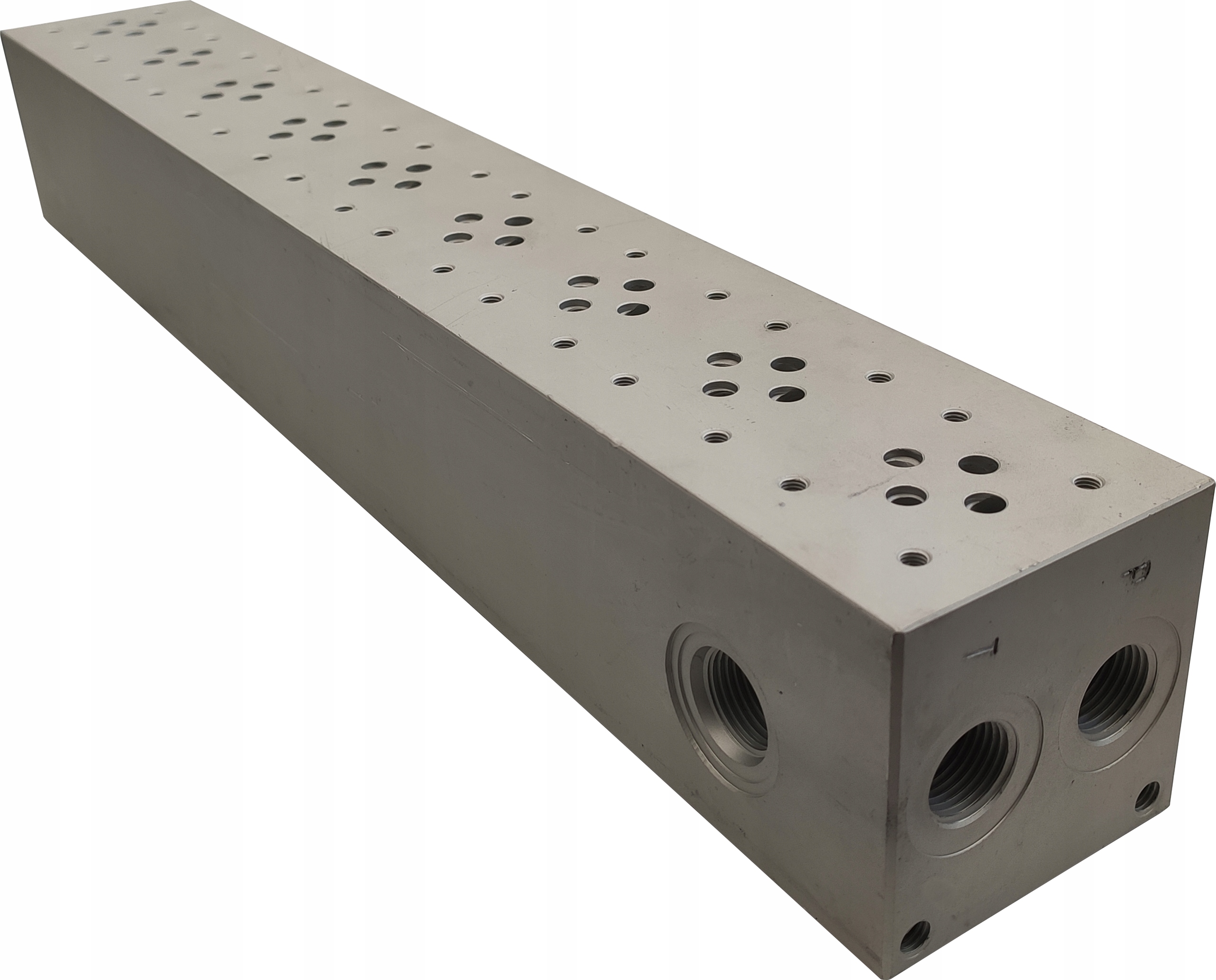

Konstrukcja monoblokowa umożliwia proste tworzenie obwodów bez użycia rur i kształtek, zmniejszając tym samym ogólne wymiary do minimum.

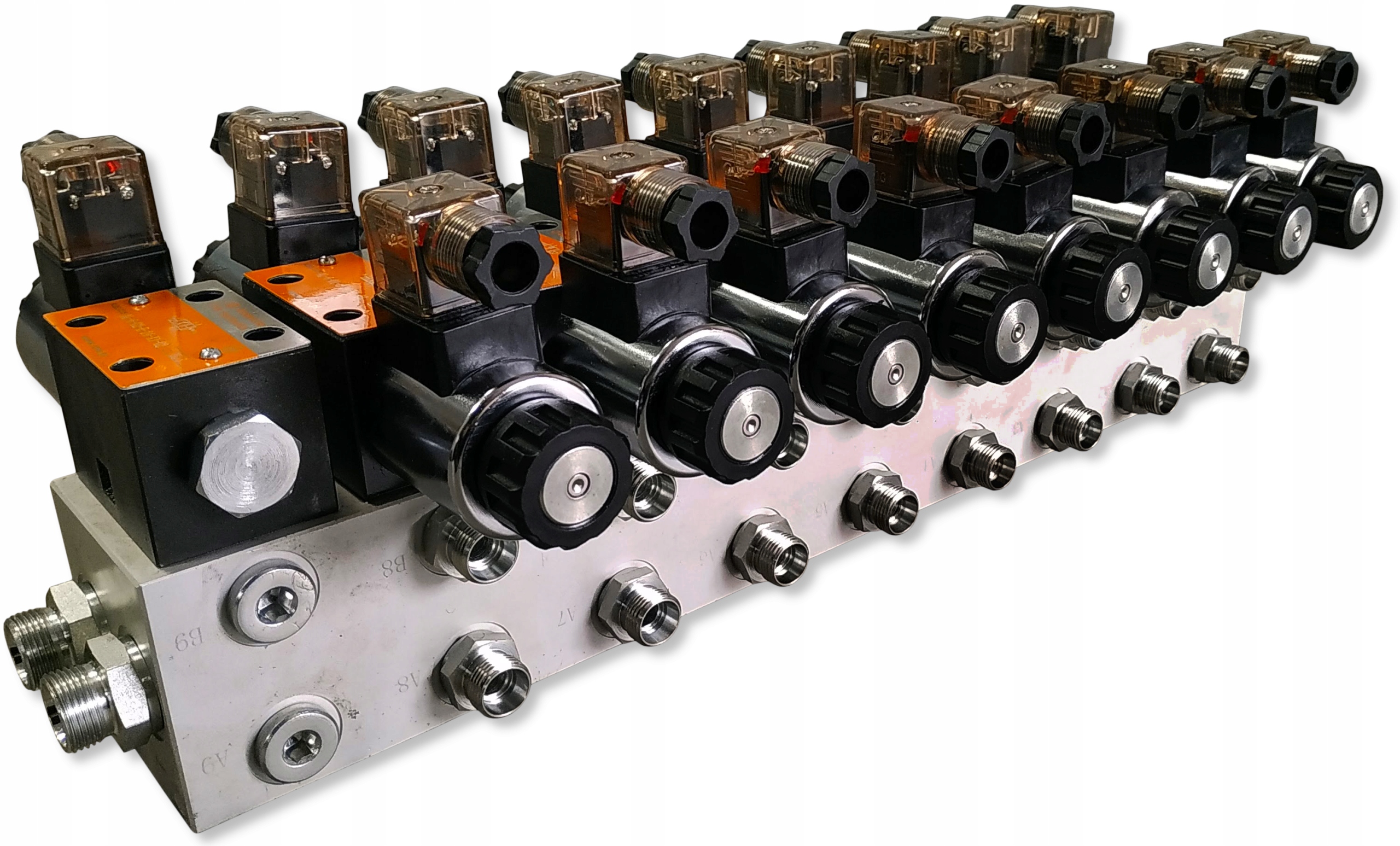

Bloki te są jednym z głównych elementów rozdzielaczy hydraulicznych typu CETOP NG6. Można na nim zamontować do dziewięciu takich rozdzielaczy suwakowych.

Hydrauliczne bloki zaworowe typu cartridge są bardzo popularne w różnych mobilnych i przemysłowych zastosowaniach hydraulicznych, takich jak przemysł maszyn budowlanych, systemy hydrauliczne, rodzaje różnych agregatów hydraulicznych, podnośniki hydrauliczne i wiele innych różnych zastosowań do sterowania kierunkiem przepływu oleju hydraulicznego i mocy hydraulicznej.

Płyty zaworowe cechuje wysoka jakość materiału z jakiego zostały wykonane.

Do płyty zaworowej dołączony jest zawór przelewowy który zabezpiecza układ przed nadmiernym ciśnieniem. Ponadto można na jego miejsce zamontować manometr do mierzenia tego ciśnienia. (znajdą je państwo na naszych innych aukcjach)

Specyfikacja techniczna:

Przepływ maksymalny: 50 L/min

Ilość sekcji: 9

Materiał: Żeliwo

Zalecany olej hydrauliczny na bazie oleju mineralnego

Zalecana filtracja oleju na poziomie 10 - 15 µ

PORTY PRZYŁĄCZENIOWE:

• P: zasilanie z pompy gwint wewnętrzny w bloku: BSP 1/2"
• T: powrót do zbiornika gwint wewnętrzny w bloku: BSP 1/2"
• A i B: wyjścia na siłowniki lub silniki hydrauliczne gwinty wewnętrzne w bloku: BSP 3/8"
• Zawór przelewowy: BSP 1/2"

Zakres temperatur i ciśnień:

• Dopuszczalna temperatura otoczenia: -40 C do +60°C
• Dopuszczalna temperatura oleju: -15 C do +80°C
• Ciśnienie nominalne: 200bar
• Ciśnienie maksymalne: 240bar
