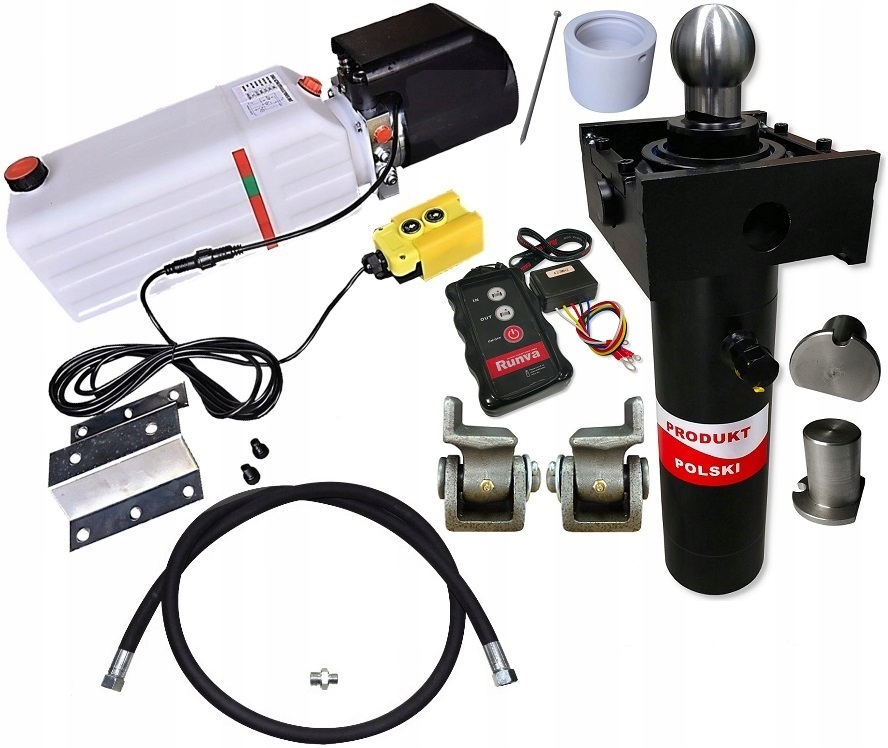

КОМПЛЕКТ ГИДРАВЛИЧЕСКОГО ОПРОКИДЫВАНИЯ 12В 520 НА 3 СТОРОНЫ 2м

Gotowy bezprzewodowy zestaw hydrauliczny wywrotu wraz z agregatem-pompą, siłownikiem hydraulicznym o skoku 520 mm + kołyska z zawiasami

KOD SKRAW MET: [7244]

Zestaw doskonale sprawdza się w zabudowach z wywrotem w samochodach osobowych, dostawczych i ciężarowych, ale również można go wykorzystać w przyczepkach dwukołowych do sadownictwa, przyczepkach dwukołowych samochodowych i innych zabudowach o długości do 2m.

W skład zestawu wchodzi:

• agregat hydrauliczny, pompa z siłownikiem 12V 2,0 kW, zbiornik 11l, pilot. [0274]
• siłownik hydrauliczny o wysuwie 520mm, Wysuw 2-stopniowy + kołyska [2623]
• Gniazdo [0179] i Zabezpieczenie (gwóźdź) [0186]
• wąż hydrauliczny, przekrój węża dostosowany do prawidłowego działania zestawu. [2373]
• nypel przewodu G3/8" - M22" [1409]
• Pilot sterowania bezprzewodowego [0290]
• komplet zawiasów tyl. wywrotu [0384]

Kompletny zestaw gotowy do pracy.

Elementy zastosowane w zestawie gwarantują długie i niezawodne działanie zestawu hydraulicznego.

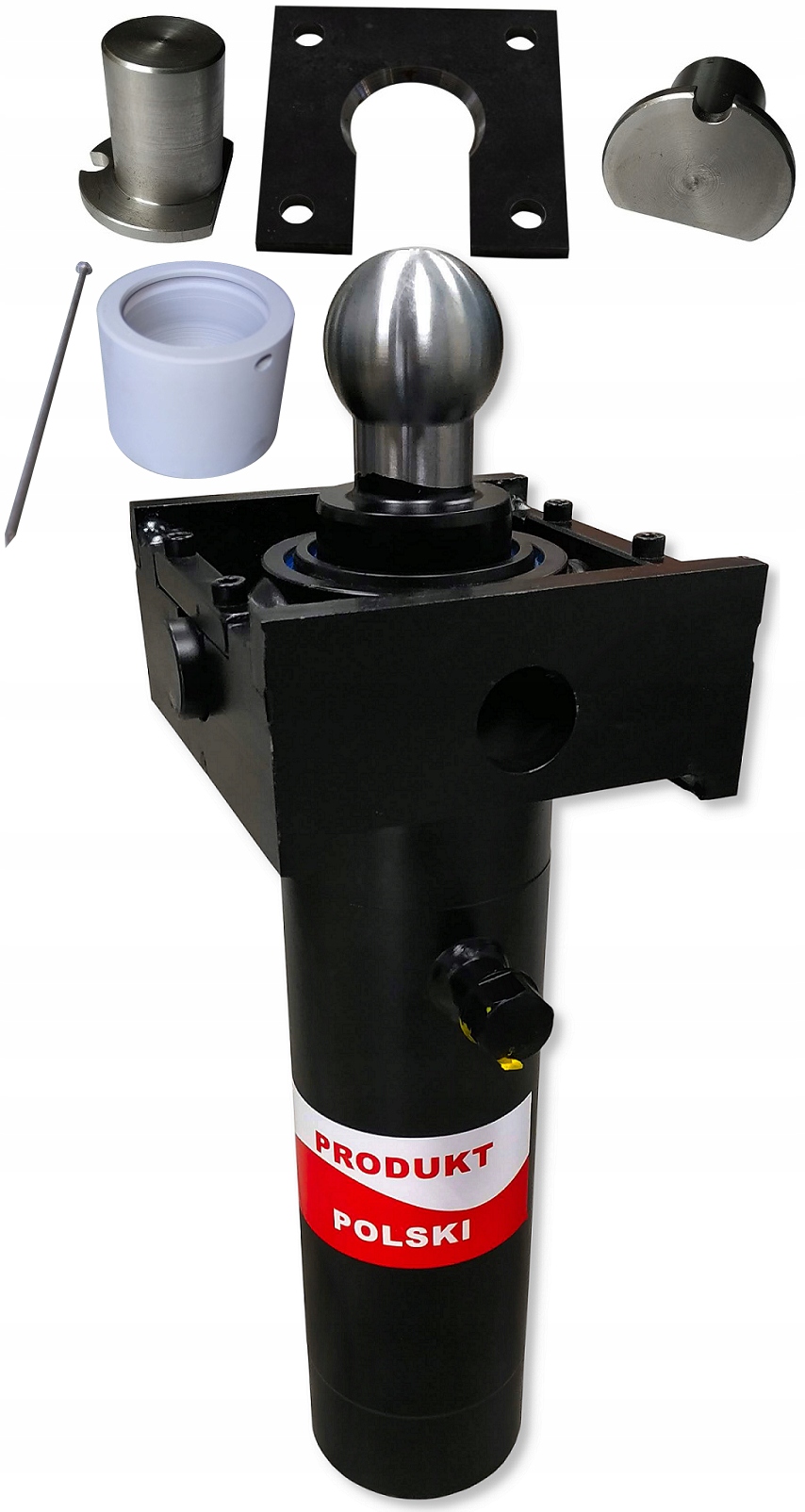

Siłownik Hydrauliczny Polski CYLINDER TŁOK PRZYCZEPY D-35 + KOŁYSKA

Producent: Skraw-Met

Symbol: ST-2.520-00 D-35

SKRAW-MET jest wieloletnim liderem w produkcji siłowników. Dzięki doświadczeniu korzysta tylko i wyłącznie ze wzmocnionych uszczelnień polskiego pochodzenia, co zapewnia najwyższą jakość na rynku i niezawodność na lata!

Na innych naszych aukcjach znajdą państwo wzmocnione uszczelnienia jako zestaw naprawczy tego siłownika.

___________________________

Siłownik hydrauliczny jednostronnego działania.

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Główne zastosowanie tego siłownika to przyczepa D-35, gdzie dwa takie siłowniki umożliwiają wywrót na bok.

Stosowany jest także do remontów i produkcji przyczep o podobnej charakterystyce (np. D-47).

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniu zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:

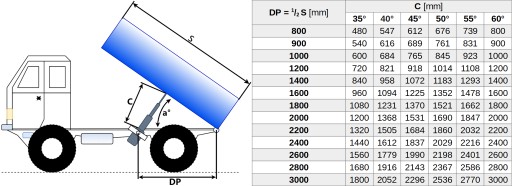

TABELA DOBORU SIŁOWNIKA TELESKOPOWEGO

(TABELA SKOKU WYMAGANEGO DO PRZECHYLENIA PRZYCZEPY DO ŻĄDANEGO KĄTA°)

DP — odległość między mocowaniem cylindra a zawiasami przyczepy w [mm] ( DP = 1/2 S )

a° — kąt nachylenia nadwozia przyczepy

C — skok siłownika w mm

S = DP*2

___

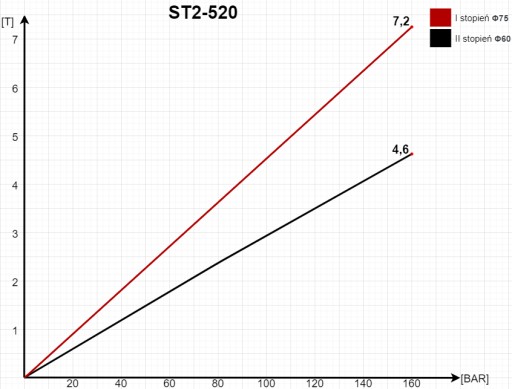

T — Siła wypychająca

BAR — Ciśnienie

Specyfikacja techniczna:

• Ilość stopni: dwa
• Długość siłownika złożonego 437 mm,
• Skok tłoka 520 mm,
• Całkowita długość siłownika po rozłożeniu 957 mm,
• Średnica pierwszego tłoczyska 60 mm,
• Średnica drugiego tłoczyska 75 mm,
• Średnica zewnętrzna siłownika 95 mm,
• Przyłącze hydrauliczne M22*1,5

Prędkość max. tłoczysk: 0,5 m/s

Ciśnienie rozruchu: 0,5 MPa

Maksymalne ciśnienie robocze: 160bar

Zapotrzebowanie oleju: 2L

Dopuszczalna temperatura otoczenia od -40℃ do +60℃

Dopuszczalna temperatura oleju od -15℃ do +80℃

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

Gniazdo FI 52 mm do siłownika hydraulicznego

Gniazdo przeznaczone jest do siłowników stosowanych w przyczepach, samochodach, przyczepkach, maszynach rolniczych , posiadających wywrot.

Może być wykorzystywane w rolnictwie, sadownictwie, leśnictwie, budownictwie czy szeroko pojętym przemyśle.

Specyfikacja techniczna:

• Gniazdo na kulę o średnicy 52 mm
• Gniazdo posiada 1 otwór na zabezpieczenie (gwóźdź)

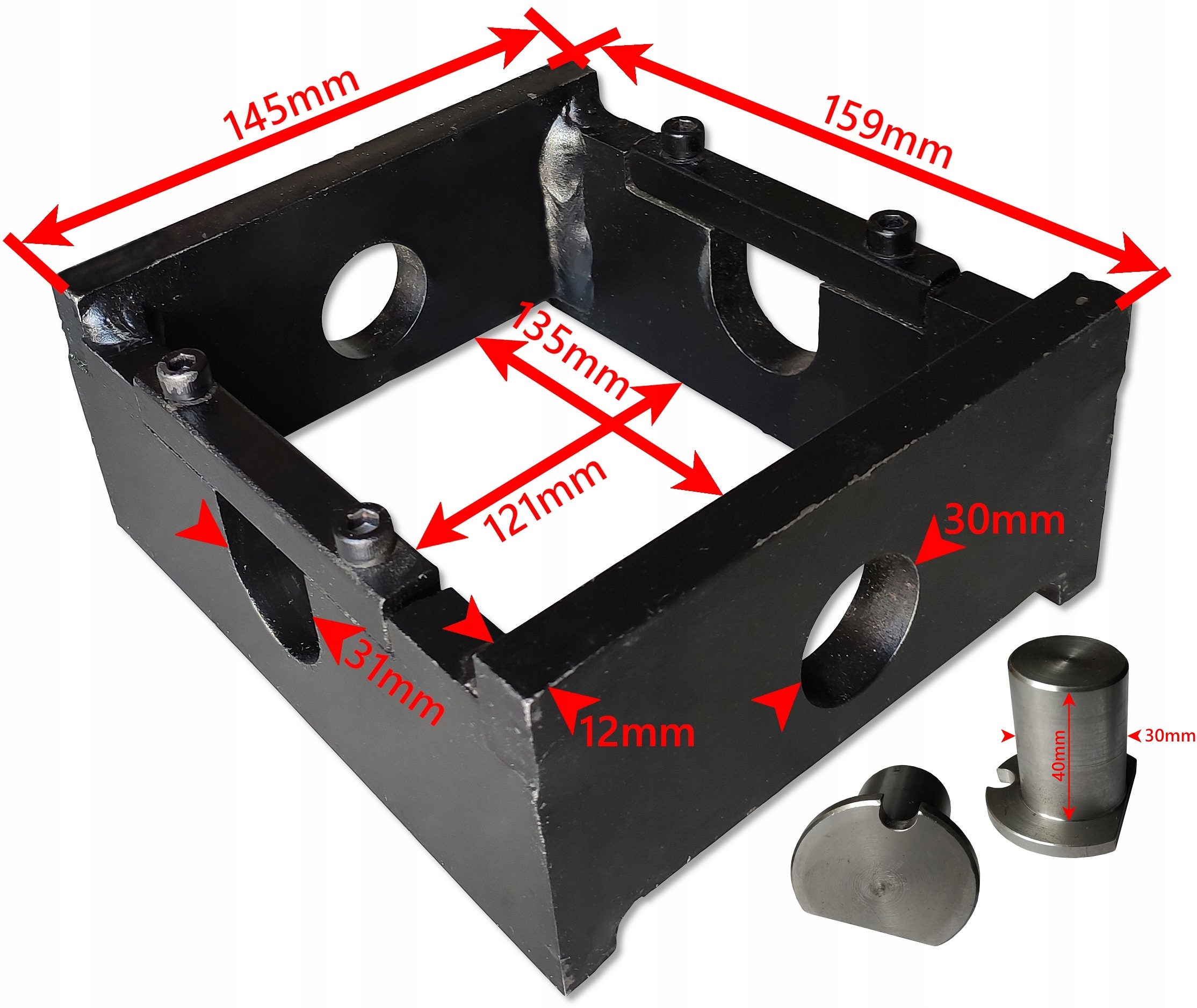

Mocowanie siłownika (kołyska) wraz z dwoma sworzniami

Kołyska jest wykonana solidnie, wzmocnione gniazda osadzenia siłownika, zabezpieczenie siłownika przykręcane na śruby imbusowe.

Mocowanie znajduje zastosowanie w przyczepach D35 oraz D47

Dzięki zastosowaniu mocowania wraz z siłownikiem można uzyskać trójstronny wywrót przyczepy.

Kołyska pasuje do wybranych siłowników znajdujących się w naszej ofercie.

Specyfikacja techniczna:

Szerokość wewnętrzna: 135 mm x 122 mm.

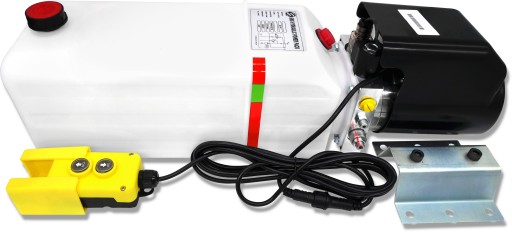

Agregat hydrauliczny 12V 2,0kW

Producent: SM-G (SKRAW MET GROUP)

Umożliwia sterowanie siłownikiem jednostronnego działania.

Pod wpływem ciśnienia siłownik wysuwa się, natomiast wsuwa przy pomocy sił grawitacyjnych oraz ciężaru podnoszonego.

Agregat jest kompletny i gotowy do pracy, wystarczy podłączyć przewody i zalać olejem. Zalecana praca ciągła nie dłużej niż 3 minuty, ponowne uruchomienie po 5 minutach odpoczynku.

Zastosowanie:

Agregat doskonale sprawdza się w maszynach i urządzeniach zasilanych elektrycznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy przy wyładunku skrzyni ładunkowej w przyczepkach, wywrotkach, hydropakach, rasach, podnośnikach, platformach załadunkowych, windach samochodowych, żurawiach, maszynach rolniczych i przemysłowych.

Specyfikacja techniczna:

• Moc silnika: 2,0 kW
• Napięcie elektryczne: 12 V
• Pojemność zbiornika oleju: 11 L
• Maksymalne ciśnienie pracy: 180 bar
• Wydajność pompy: 2,6 cm3/obrót, w tym zestawie 7L/min do 12L/min
• Przyłącze gwint wewnętrzny: 3/8"
• Zawór przelewowy (bezpieczeństwa): TAK

Wymiary:

• Długość agregatu: 650 mm
• Długość zbiornika: 440 mm
• Szerokość agregatu: 170 mm
• Szerokość zbiornika: 170 mm
• Wysokość agregatu: 195 mm
• Wysokość zbiornika (od podstawy do czubka korka): 205 mm

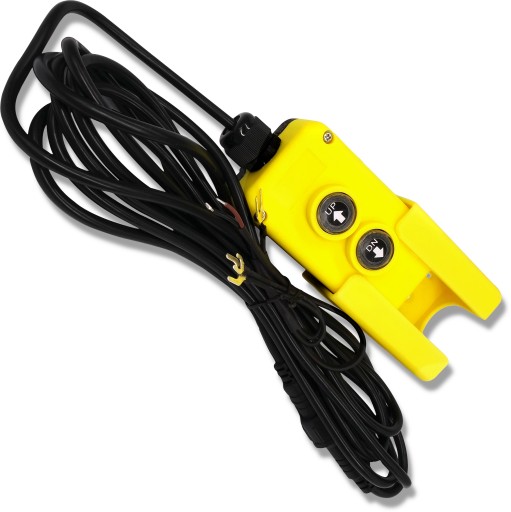

PILOT Z 2 PRZYCISKAMI

Solidna konstrukcja

Jest to dedykowany pilot z dwoma przyciskami stosowany głównie w agregatach hydraulicznych zasilanych napięciem 12V / 24V.

Wyposażony w kieszeń mocującą, którą w razie potrzeby można przymocować na dwa otwory o średnicy 5 mm.

Z tyłu pilota znajdują się również magnesy, dzięki którym pilot można przymocować do elementów metalowych.

Dodatkowo w pilocie znajdziemy przewód o długości ok. 4,4 m z dokręcaną wtyczką 3 - pinową.

Wszystkie elementy wytworzone zostały tylko i wyłącznie z trwałych, wysokiej jakości materiałów.

Na każdym agregacie jest naklejony schemat działania układu hydraulicznego.

W skład zestawu wchodzi:

• pompa
• silnik elektryczny
• płyta łącząca
• zbiornik
• pilot sterujący

Agregat dodatkowo posiada plastikową osłonę na silnik oraz zestaw do mocowania.

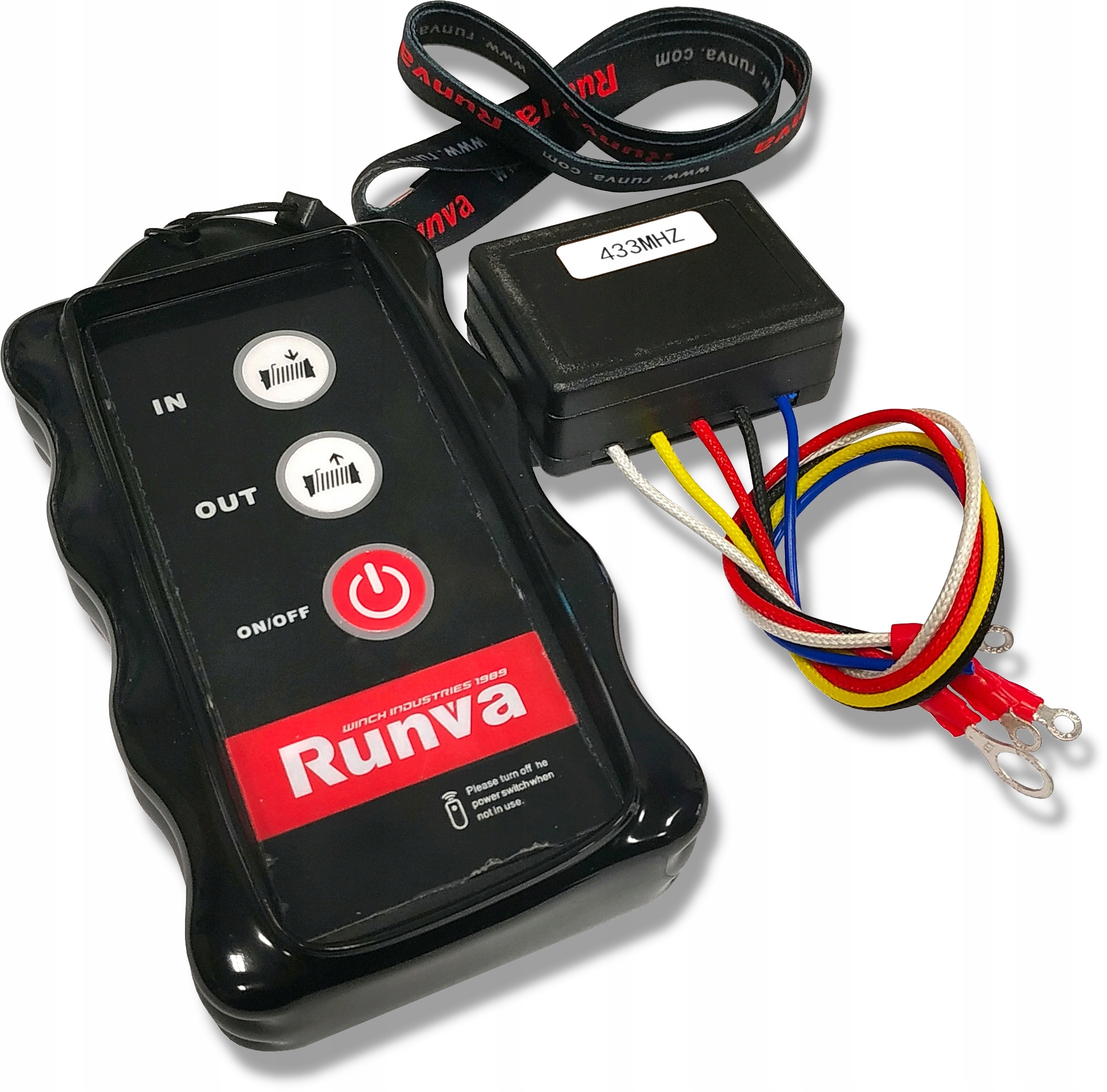

Pilot radiowy bezprzewodowy 12v lub 24v 2-przyciskowy (dwu-funkcyjny) góra-dół

Pilot służy do agregatu hydraulicznego i pochodnych tego typu urządzeń takich jak wciągarki/wyciągarki czy windy załadowcze.

Kompatybilny z większością dostępnych wyciągarek na rynku.

Pilot jest hermetyczny.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.

W zestawie otrzymują państwo:

• pilot bezprzewodowy + osłona na pilot
• odbiornik
• smycz
• bateria 9V

W zestawie znajduje się również intrukcja obsługi/montażu w języku angielskim.

Specyfikacja Techniczna:

• napięcie: 12V / 24V
• zasięg: do 50 m
• obudowa: PCV + ochronna osłona silikonowa
• zasilanie: bateria 9V
• wymiary pilota: 150 x 80 x 34 mm
• wymiary odbiornika: 60 x 44 x 23 mm
• długość przewodów: 215 mm

Może działać naprzemiennie z pilotem oryginalnym przewodowym w zasilaczu

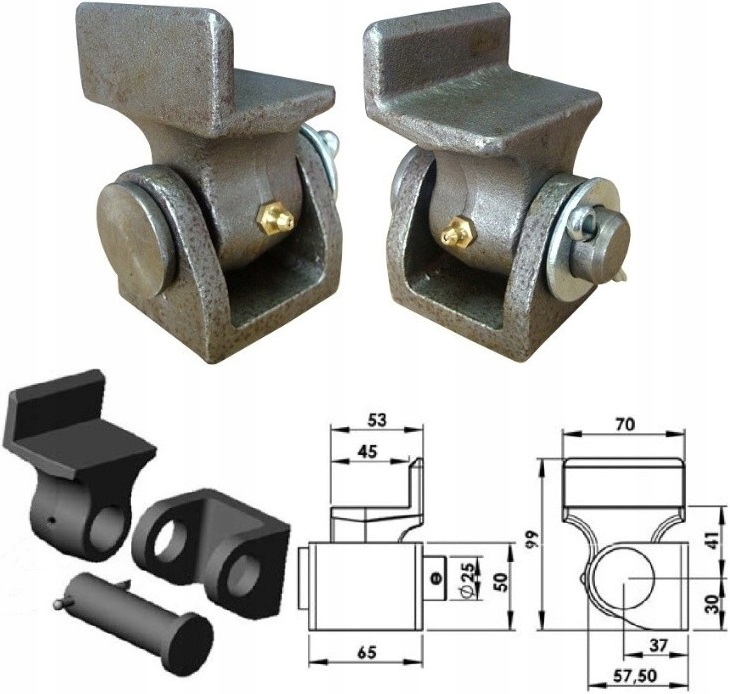

1 komplet (2 sztuki) zawiasu do tylnego wywrotu skrzyni ładunkowej wywrotki przyczepy

Specyfikacja techniczna:

Materiał spawalny

Produkt wysokiej jakości

Maksymalny tonaż 4T

Legenda oznaczeń:

• + Zasilanie (potencjał dodatni), podłączony bezpośrednio do akumulatora
• - Zasilanie (potencjał ujemny), podłączony bezpośrednio do akumulatora
• A - port przyłączeniowy (G3/8")
• B - regulacja szybkości opadania
• C - regulacja ciśnienia oleju
