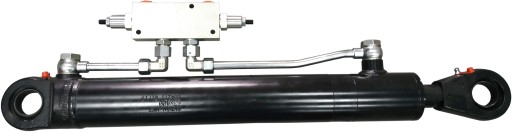

ГИДРАВЛИЧЕСКИЙ КЛАПАН ВЕРХЦЕНТРАЛЬНЫЙ VBCD 3/8 DE-A LOCK

Zawór przeciążeniowo — zwrotno — hamujący

KOD SKRAW-MET: [1560]

Zawór zwrotno — hamujący (bliźniaczy) używany jest do kontroli ruchu odbiornika oraz jego blokowania w obu kierunkach, co umożliwia kontrolowane opuszczanie ładunku oraz ograniczenie maksymalnego ciśnienia w przypadku szoku spowodowanego niekontrolowanym ruchem, przeciążeniem lub nagłym manewrem.

Zawór może być wykorzystany jako hamulec i blokada obrotów silnika hydraulicznego.

Ustawienie zaworu musi być przynajmniej 1,3 razy większe od ciśnienia roboczego, aby zawór został zamknięty nawet przy ciśnieniu roboczym.

Przyłącz V1 i V2 do linii zasilającej oraz C1 i C2 do odbiornika.

Przepływ z V1 do C1 i z V2 do C2 jest całkowicie zablokowany gdy na V1 i V2 nie działa ciśnienie, natomiast odblokowuje się gdy na V1 lub V2 oddziałuje ciśnienie.

Specyfikacja Techniczna:

Typ: SBV-D-06

Wielkość znamionowa: DN8

Przyłącza BSP (C1, C2, V1, V2): G3/8"

Min/maks. szybkość przepływu (Q): 40 l/min

Proporcja ciśnienia sterującego: 1:4,25

Maks. ciśnienie robocze: 350 bar

• Dopuszczalna temperatura otoczenia: -30°C do +50°C
• Dopuszczalna temperatura oleju: -30°C do +80°C

Materiał: stal ocynkowana

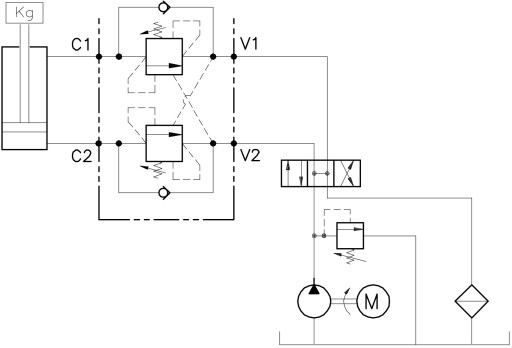

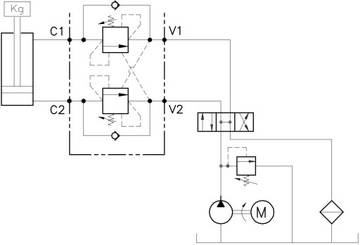

Przykład obwodu wykorzystującego ten zawór (z siłownikiem 2-stronnego działania):
