3-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ + ЕВРОПЛУБКИ

ROZDZIELACZ HYDRAULICZNY 3 SEKCYJNY P40L/min

W ZESTAWIE Z KOMPLETEM SZYBKOZŁĄCZY WTYCZEK EURO

Produkcja:

Oryginalny produkt marki Badestnost, symbol producenta: 1.10.00.035

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Dane techniczne:

Zalecany przepływ oleju układzie: 0 - 40 l/min. Przykładowe sterowanie: trzy siłowniki 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie:

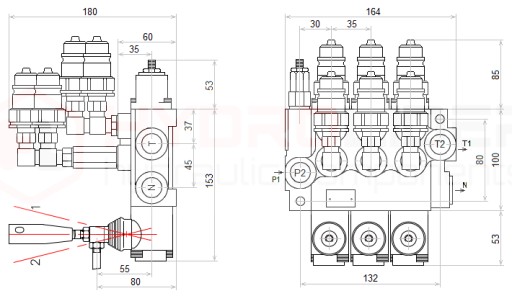

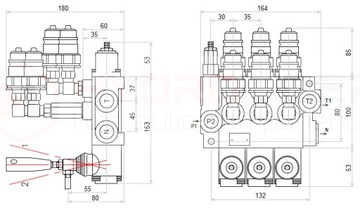

Wszystkie dźwignie trzypozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pionu:

• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.

Z prawej strony schemat hydrauliczny oferowanego rozdzielacza:

Dodatkowe informacje:

Zestaw wysyłamy tak jak na zdjęciu, złożony i gotowy do podłączenia gniazd i przewodów. Możliwość modyfikacji zestawu na życzenie klienta. Wszystkie wtyczki euro połączone są ze sobą innowacyjnym rozwiązaniem. Specjalny wspornik łączy ze sobą dwie wtyczki na sekcji, tworząc jednolitą zwartą konstrukcję. Zapewnia to brak wycieków oleju i zabezpiecza przed ewentualnym uszkodzeniem gwintów lub korpusu rozdzielacza podczas zapinania i rozpinania szybkozłączy.

Podłączenie:

• Zasilanie z pompy (P1, P2): gwint wewnętrzny BSP 1/2''
• Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 1/2''
• Wyjście na sekcje (A1,A2,A3, B1,B2,B3): gwint wewnętrzny BSP 3/8''
• Podłączenie szeregowe (N): gwint wewnętrzny BSP 1/2"

Zakres ciśnień:

• Maksymalne ciśnienie na zasilaniu: 250Bar
• Maksymalne ciśnienie na powrocie: 50Bar
• Maksymalne ciśnienie na sekcjach: 300Bar

Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:

180 bar przy 10 l/min

190 bar przy 20 l/min

200 bar przy 30 l/min

210 bar przy 40 l/min

Zestawy do precyzyjnego pomiaru ciśnienia znajdziesz w dziale Manometry – zestawy pomiarowe

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Rekomendowane przez AGRICOLA typy oleju:

• Rzadszy wysokiej jakości olej: LOTOS AGROL BOXOL 26

Zalecany zakres temperatur oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
