3-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ 80 Л С ЗАМКОМ

ROZDZIELACZ HYDRAULICZNY 3 SEKCYJNY P80

Z JEDNĄ SEKCJĄ Z ZATRZASKIEM

Produkcja:

Oryginalny produkt marki Badestnost Bułgaria, symbol: 1.10.10.031; symbole producenta:

1. Z zatrzaskiem pod siłownik 03P80 A1A1A8 GKZ1
2. Z zatrzaskiem pod silnik 03P80 A1A1D8 GKZ1

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Dzięki dźwigni z zatrzaskiem rozdzielacz idealnie nadaje się do sterowania silnikiem hydraulicznym. Można uruchomić silnik i odejść od rozdzielacza bez potrzeby ciągłego trzymania dźwigni.

Dane techniczne:

Zalecany przepływ oleju układzie: 0 - 80 l/min. Przykładowe sterowanie: silnikiem hydraulicznym w obu kierunkach oraz dwoma siłownikami 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie:

Pierwsza dźwignia trzypozycyjna (1 - 0 - 2), z zatrzaskiem, czyli sama trzyma położenie w pozycji roboczej:

• Pozycja 0 neutralna (dźwignia ustawiona w pionie) silnik lub siłownik stoi - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) silnik obraca się w lewo lub tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) silnik obraca się w prawo lub tłoczysko siłownika chowa się.

Kolejne dwie dźwignie trzypozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pozycji neutralnej:

• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.

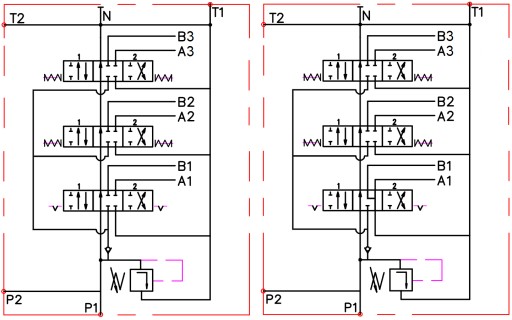

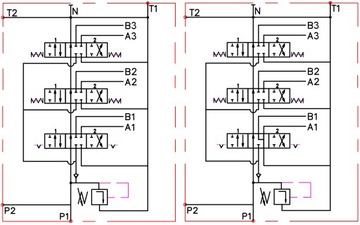

Z prawej strony schematy hydrauliczne rozdzielaczy, z typem zatrzasku kolejno od lewej: do sterowania siłownikiem i do sterowania silnikiem:

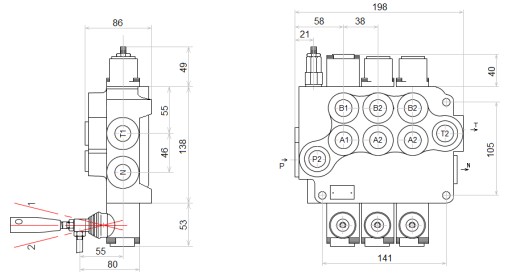

Podłączenie:

• Zasilanie z pompy (P1, P2): gwint wewnętrzny BSP 1/2''
• Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 3/4''
• Sekcje (A1, A2, A3, B1, B2, B3): gwint wewnętrzny BSP 1/2''
• Podłączenie szeregowe (N): gwint wewnętrzny BSP 3/4"

Zakres ciśnień:

• Maksymalne ciśnienie na zasilaniu: 250Bar
• Maksymalne ciśnienie na powrocie: 50Bar
• Maksymalne ciśnienie na sekcjach: 300Bar

Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:

180 bar przy 20 l/min

190 bar przy 40 l/min

200 bar przy 60 l/min

210 bar przy 80 l/min

Zestawy do precyzyjnego pomiaru ciśnienia znajdziesz w dziale Manometry – zestawy pomiarowe

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Rekomendowane przez AGRICOLA typy oleju:

• Rzadszy wysokiej jakości olej: LOTOS AGROL BOXOL 26

Zalecany zakres temperatur oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
