ГИДРАВЛИЧЕСКИЙ 3-Х СЕКЦИОННЫЙ КОЛЛЕКТОР 40Л НА КАБЕЛЕ ОРИГИНАЛ BADESTNOST

ROZDZIELACZ HYDRAULICZNY 3 SEKCYJNY P40

STEROWANY LINKAMI I JOYSTICKIEM LUB DŹWIGNIAMI

Produkcja:

Oryginalny produkt marki Badestnost Bułgaria, symbol producenta: 03P40 A1A1A1 GV1; symbol: 1.10.30.030

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Znajduje zastosowanie wszędzie tam, gdzie ze względów bezpieczeństwa, lepszego komfortu sterowania lub potrzeby zachowania czystości, wymagane jest zamontowanie rozdzielacza poza kabiną. W kabinie pozostaje tylko jednostka sterowania np. joystick, który połączony jest z rozdzielaczem za pomocą linek.

Dane techniczne:

Zalecany przepływ oleju układzie: 0 - 40 l/min. Przykładowe sterowanie: trzy siłowniki 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie:

Wszystkie suwaki trzypozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pozycji neutralnej gdy puścimy joystick lub dźwignię. W pozycji neutralnej olej idzie na przelew, a pompa wtedy jest odciążona.

Zaleca się sterowanie na dwa sposoby:

• jednym joystickiem i jedną dźwignią na linkę
• trzema dźwigniami na linkę

Z prawej strony schemat hydrauliczny oferowanego rozdzielacza:

Podłączenie:

• Zasilanie z pompy (P1, P2): gwint wewnętrzny BSP 1/2''
• Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 1/2''
• Sekcje (A1, A2, A3, B1, B2, B3): gwint wewnętrzny BSP 3/8''
• Podłączenie szeregowe (N): gwint wewnętrzny BSP 1/2"

Zakres ciśnień:

• Maksymalne ciśnienie na zasilaniu: 250Bar
• Maksymalne ciśnienie na powrocie: 50Bar
• Maksymalne ciśnienie na sekcjach: 300Bar

Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:

180 bar przy 10 l/min

190 bar przy 20 l/min

200 bar przy 30 l/min

210 bar przy 40 l/min

Zestawy do precyzyjnego pomiaru ciśnienia znajdziesz w dziale Manometry – zestawy pomiarowe

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Rekomendowane przez AGRICOLA typy oleju:

• Rzadszy wysokiej jakości olej: LOTOS AGROL BOXOL 26

Zalecany zakres temperatur oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C

Ważne!!!

Do paczki wkładany jest rozdzielacz ze sterowaniem dźwigniowym, zestawy do przykręcenia linek wysyłane są luzem w tej samej paczce.

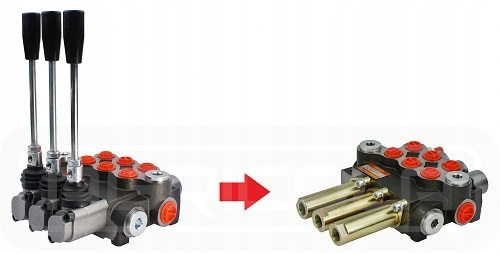

Aby dostosować rozdzielacz do sterowania linkami, wymagane jest odkręcenie korpusów z dźwignią i przykręcenie w to miejsce zestawów linkowych. Montaż jest bardzo łatwy i nie wymaga narzędzi zaawansowanych.

Po zamontowaniu zestawów linkowych, korpusy z dźwignią pozostają do dyspozycji klienta.
