Wiertarka wielowrzecionowa Maggi BORING SYSTEM 21 TECHNOLOGY sterowanie numeryczne

Kod produktu: |ID:77254|

Do wiercenia poziomego i pionowego w płytach drewnopochodnych i litym drewnie - do produkcji mebli.

• Szyba, elektroniczna konfiguracja: kliknij i gotowe!

• Dokładne wiercenie: osie NC (+/- 0,1mm) i najlepsze układy mechaniczne.

• Kompaktowa maszyna - zajmująca 1 mkw.

• Liczba wrzecion: 21
• Odległość między środkami poszczególnych wrzecion: 32 mm
• Odległość między pierwszym, a ostatnim wiertłem: 640 mm
• Maks. średnica narzędzia: 40 mm
• Maks. głębokość wiercenia: 65 mm
• Maks. wysokość wiercenia: 55 mm
• Wysokość stołu roboczego: 860 mm
• Wymiary stołu roboczego: 885 x 349,5 mm
• Maks. grubość panelu: 60 mm (opcjonalnie: 130 mm)
• Maks. wymiary panelu: 900 x 3000 mm
• Moc silnika: 2 KM / 1,5 kW
• Prędkość obrotowa: 2800 obr./min.
• .: nema 24, 3.2 Nm, 4.2 A, 800 g/cm^2
• .: nema 34, 4.4 Nm, 5.6 A, 1050 g/cm^2
• .: max 6000 N, 12 mm/s, RPM 5000, max 24 A
• Standardowe ciśnienie: 6/8 BAR
• Zużycie powietrza na cykl roboczy: 5 NL
• Średnica króćca odciągowego: 80 mm
• Wymiary maszyny: 1580 x 950 x 1400 mm
• Wymiary wysyłki: 1140 x 950 x 1060 mm
• Opakowanie prowadnic: 1500 x 120 x 60 mm
• Waga netto/brutto: 340 / 370 kg

• Szybkowymienne wrzeciona o rozstawie osi 32mm. Elektroniczny wybór wysokości, głębokości i kąta od 0° do 90°. Dobrze zwymiarowany stół roboczy wykonany ze stali. Gotowy do podłączenia odciągu. Wyprodukowano zgodnie z normami CE.

• Dzięki opatentowanemu systemowi dotykowemu, opartemu na ikonach do elektronicznego wyboru wysokości, głębokości i kąta wiercenia za pomocą sterownika PLC. Konfiguracja jest łatwa i intuicyjna oraz nie wymaga żadnych specjalnych umiejętności programistycznych.

• Precyzyjny ruch osi napędzanych przez silniki krokowe i enkoder, jak również wyważony i równomierny ruch głowicy wiercącej, napędzanej przez silnik centralny i przesuwającej się po prowadnicach liniowych i łożyskach kulkowych. Zapewniają niezwykle dokładny proces wiercenia i wysokiej jakości produkty końcowe.

• Elektroniczny wybór i zapisywanie parametrów wiercenia (możliwość zapisania do 1000 programów) pozwala na skrócenie czasu przezbrajania o 80%, czyniąc tę maszynę dwa razy szybszą, niż jakakolwiek inna wiertarka jednogłowicowa tej kategorii.

• Ograniczniki boczne, regulowane numerycznie zawsze stanowią precyzyjny punkt odniesienia. Szybkie do ustawienia, gwarantują idealną równoległość dla wiercenia.

• Wiercenie pod kątem w zakresie od 0° do 90°. Wybór kąta wiercenia odbywa się elektronicznie na ekranie dotykowym.

• Szybkie pozycjonowanie, bezpieczne dociski zapewniają największą stabilność obrabianego materiału podczas cyklu roboczego oraz najwyższą dokładność procesu wiercenia.

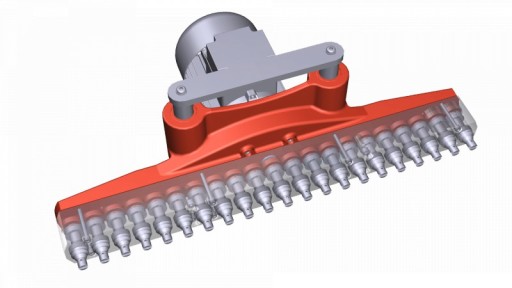

• Głowica wiercąca wykonana z aluminium z wewnętrznymi zębatkami ze stali rektyfikowanej. Dobrze zwymiarowana płyta mocująca i wyśrodkowany silnik zapewniają najwyższą równowagę. Prowadnice i łożyska zapewniają równomierny ruch w pionie i poziomie, aby zapewnić najwyższą wydajność.

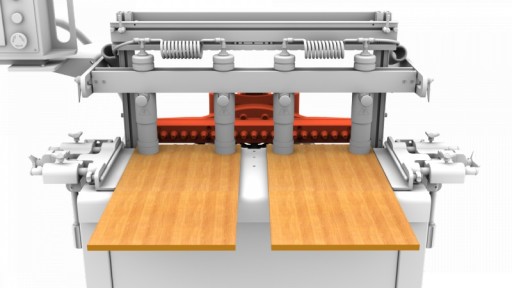

• Dzięki rozstawowi osi 640 mm i dużemu stołowi roboczemu można jednocześnie obrabiać 2 panele o szerokości 316mm.

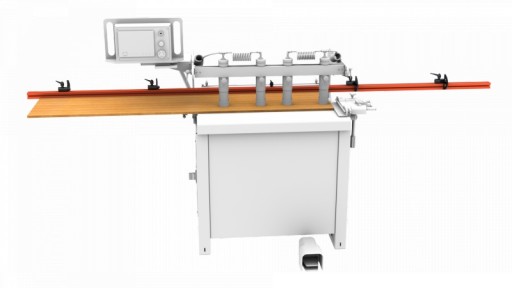

• Możliwośc obróbki 3000mm na długość w 5 cyklach roboczych.

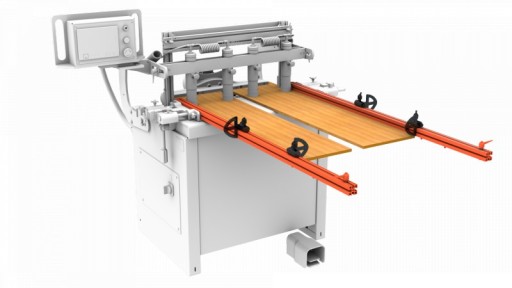

• Szybkie i dokładne pozycjonowanie płyty dzięki dwóm aluminiowym prowadnicom 1500x80mm z 4 zderzakami (dwa w zestawie, dwa jako opcja).

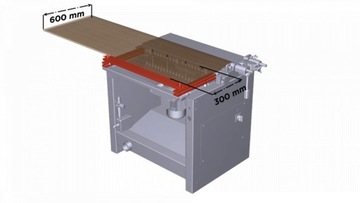

• Tylna prowadnica o skoku 300mm umożliwia wiercenie otworów w samym środku bocznych paneli szafy, bez użycia długiej prowadnicy.

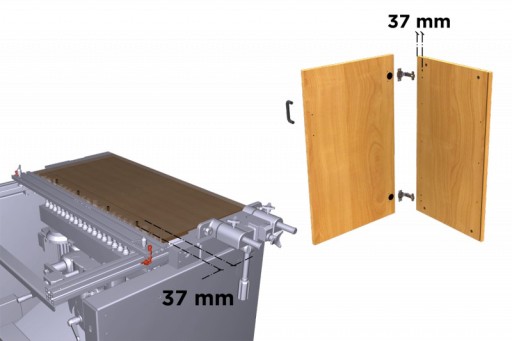

• Stały ogranicznik 37mm jest niezwykle przydatny do wiecenia otworów montażowych pod zawiasy w panelach bocznych.

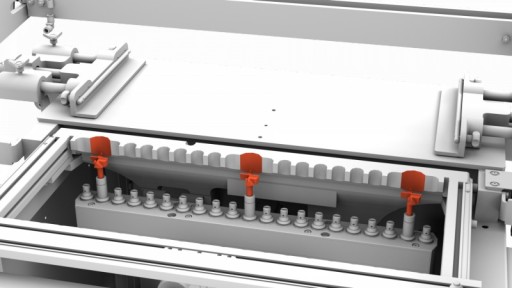

• Specjalna konstrukcja do pracy z wiertłami o dużej średnicy. Dzięki 3 stałym pozycjom można używać wierteł o dużej średnicy, bez konieczności dodatkowej regulacji głowicy wytaczającej.

Wyposażenie standardowe:

• silnik 2 KM + siłownik liniowy do przechylania głowicy wiertarskiej
• silniki krokowe do pionowego i poziomego ruchu głowicy wiertarskiej (2 szt.)
• opatentowane zaciski zabezpieczające (2 szt.)
• uchwyty szybkowymienne (5 szt.)
• aluminiowa prowadnica 1500mm z 4 zderzakami (2 szt.)
• zdjemowane ograniczniki boczne na stole roboczym, regulowane precyzyjnie (2 szt.)
• stałe ograniczniki 37mm dla zawiasów (2 szt.)
• ogranicznik tylny o skoku 300mm
• ergonomiczny panel sterowania 7" z ekranem dotykowym, sterownik PLC do elektronicznego doboru parametrów wiercenia
• system operacyjny Linux
• możliwość zapisania do 1000 programów
• porty USB i Ethernet
• maszyna pakowana w karton
• gotowa do podłączenia odciągu
• wyprodukowana zgodnie z normami CE
