ГИДРАВЛИЧЕСКИЙ КЛАПАН РАСПРЕДЕЛИТЕЛЬ ПОТОКА МАСЛА 115Л

ZAWÓR HYDRAULICZNY DZIELNIK STRUMIENIA

REGULATOR PRZEPŁYWU 115L/min

ZE SKALĄ I ZAWOREM BEZPIECZEŃSTWA

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.35.10.216

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zasada działania:

Regulator dzieli główny strumień oleju z pompy na dwa niezależne strumienie, które mogą zasilić dwa niezależne układy hydrauliczne. Umożliwia ustawienie konkretnego przepływu na pierwszym głównym odbiorniku, nadmiar oleju jest odprowadzany na drugi odbiornik. Przy zmianie wydajności pompy główny odbiornik zawsze dostaje tyle samo oleju, przepływ waha się tylko na drugim odbiorniku.

Idealnie sprawdza się w ciągnikach i innych maszynach gdzie jedną pompą zasilany jest układ kierowniczy (orbitrol) oraz główna hydraulika (ładowacz czołowy). Ustawia się wtedy stały przepływ na orbitrolu, reszta oleju zasili hydraulikę w ładowaczu. Ilość podawanego oleju na ładowacz zależy od wydajności pompy w danym momencie. Ilość podawanego oleju na orbitrol zawsze jest stała, co zapewnia płynne i sprawne kierowanie maszyną.

Podłączenie i regulacja:

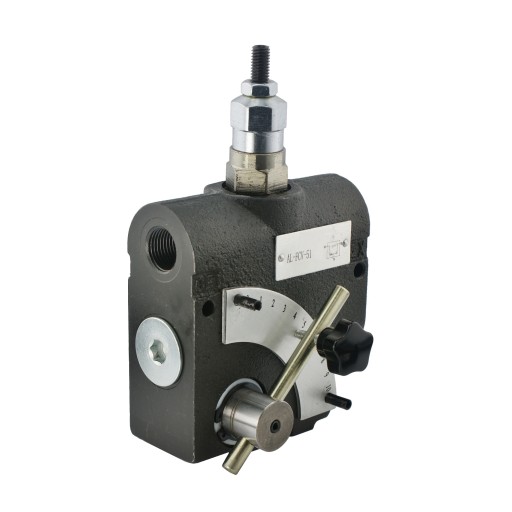

Regulacja zaworu odbywa się za pomocą dźwigni, możliwość zabezpieczenia ustawień za pomocą pokrętła. Posiada zawór przelewowy z możliwością regulacji oraz skalę, dzięki której możemy kontrolować ustawienia.

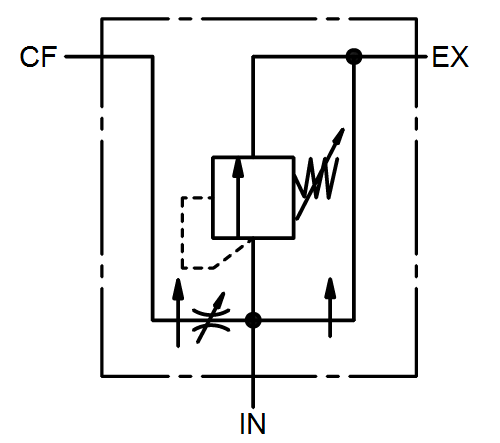

Przyłącz IN do linii zasilającej oraz CF do priorytetowego odbiornika lub do linii układu hydraulicznego, gdzie wymagana jest regulacja przepływu. Przyłącz EX do drugiego odbiornika.

Kompensacja ciśnienia:

Regulator posiada kompensację, czyli nie ma spadku ciśnienia oleju za zaworem. Dzięki temu, po regulacji, silnik zachowuje niemalże pierwotny moment obrotowy. Zwykłe zawory dławiące przy współpracy z silnikami, grzeją olej, nie mają również kompensacji, przez co przy okazji regulacji obrotów silnik traci również moc.

Przykładowe wykorzystanie regulatora w hydraulice w ciągniku (zdj.):

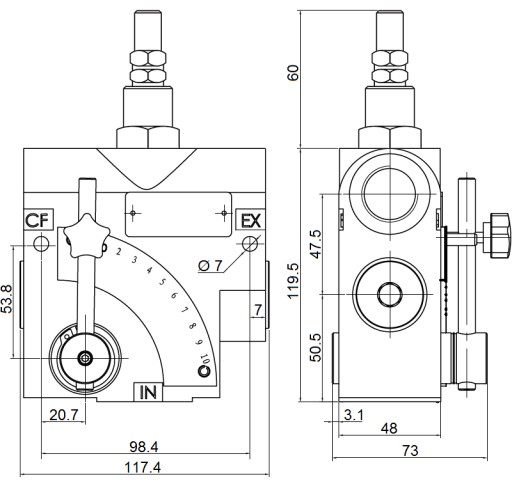

Dane techniczne:

• Maksymalna chłonność: 115 l/min
• Zakres regulacji przepływu na kanale priorytetowym: 0,5-100L/min
• Ilość otworów hydraulicznych w korpusie: 3
• Gwinty wewnętrzne w korpusie: 3/4'' [BSP]
• Materiał korpusu: żeliwo
• Dopuszczalne maksymalne ciśnienie: 210 bar
• Zakres regulacji zaworu przelewowego: 50 - 210bar
• Fabryczne ustawienie zaworu przelewowego: 100 bar
• Waga: 3,7 kg

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego
