ИТАЛЬЯНСКИЙ ГИДРАВЛИЧЕСКИЙ КЛАПАН. БОЛ ЦЕН. ЗАКАЗ 6 ДОРОГА 1/2

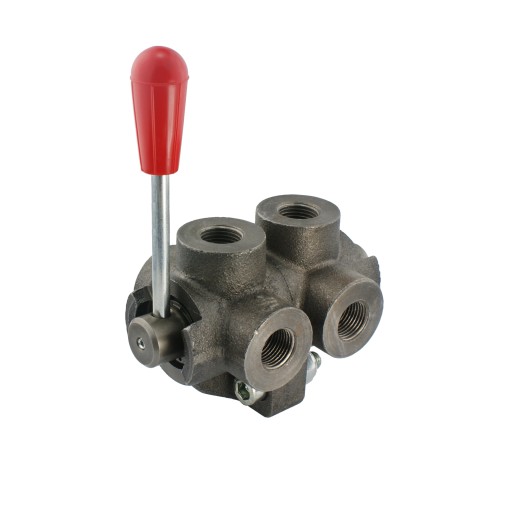

ZAWÓR HYDRAULICZNY KULOWY 6-DROGOWY

TYP 6/2 1/2" NORMALNIE ZAMKNIĘTY

Produkcja:

Oryginalny włoski produkt marki Oleodinamica Marchesini, symbol: DF 6 1/2"; 1.35.26.023

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zamontowany na jednej sekcji w rozdzielaczu, daje możliwość przełączania sterowania między dwoma siłownikami hydraulicznymi jednostronnego lub dwustronnego działania, a także między dwoma silnikami hydraulicznymi.

Zasada działania:

Zawór 6-drogowy z dźwignią 3 pozycyjną, to nic innego jak dwa zawory 3-drogowe skręcone ze sobą w jeden zawór, posiadające wspólny suwak i wspólną dźwignię do sterowania. Dzięki takiej konstrukcji zawór daje możliwość przełączania kierunku strumienia na dwóch równoległych liniach hydraulicznych.

Podczas gdy ustawienie zaworu otwiera przepływ z P i P1 na odbiorniki A i B to w tym czasie A1 i B1 są odcięte. Przestawienie dźwigni o 90° daje skutek odwrotny.

Zawór normalnie zamknięty. Ustawienie dźwigni w pozycji środkowej odcina od siebie (zamyka) wszystkie porty A, A1, B, B1, P i T. W tej pozycji przepływ przez zawór jest całkowicie zablokowany.

Podłączenie:

Przyłącz P i P1 do linii zasilających np. sekcji w rozdzielaczu, przyłącz A i B do pierwszego odbiornika np. siłownika lub silnika hydraulicznego, przyłącz A1 i B1 do drugiego odbiornika np. siłownika lub silnika hydraulicznego.

Dane techniczne:

• Maksymalny przepływ: 60 l/min
• Ilość otworów hydraulicznych w korpusie: 6
• Gwinty wewnętrzne w korpusie: [BSP] 1/2"
• Materiał korpusu: żeliwo
• Dopuszczalne maksymalne ciśnienie: 250 bar
• Waga: 2,628 kg

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

Schemat hydrauliczny zaworu kulowego 6/2 normalnie zamkniętego (zdj.):
