Wtyk Szybkozłączki Przemysłowej do oddychania - LÜDECKE DN 7.4 z gwintem zewnętrznym 1/2" - wersja długa - ESI2A 12 NA

Szybkozłączka przemysłowa z zabezpieczeniem, DN 7.4 - 12 mm, zaprojektowana do przesyłu powietrza do oddychania.

Szybkozłączki z serii ESI2A o rozmiarze DN 7,4 zaprojektowane do używania w szczególnie ciężkich i wymagających warunkach, w środowisku zanieczyszczonego powietrza, w którym musi być podawane czyste powietrze do masek oddechowych czy respiratorów, np. zakłady lakiernicze, pożarnictwo, zapylone stanowiska do piaskowania, a nawet przy respiratorach oddechowych w szpitalach.

Część NA posiada z jednej strony wtyk, a z drugiej powlekany gwint zewnętrzny, dzięki czemu nie wymaga dodatkowego uszczelniania. Wtyki w złączach jednostronnie odcinających nie posiadają zaworu.

Wtyki z serii ESI2A można łączyć z szybkozłączkami (gniazdami) z serii ESI1A.

Zgodna z normą DIN EN 14594 regulującą wymagania dla sprzętu ochrony układu oddechowego, zwłaszcza dla aparatów wężowych sprężonego powietrza o przepływie stałym, wyposażonych w maskę, półmaskę lub kaptur, hełm lub ubranie, a także aparatów stosowanych podczas obróbki strumieniowo-ściernej, używanych jako sprzęt ochrony.

Posiadamy w ofercie tę złączkę we wszystkich rozmiarach, z gwintem wewnętrznym, czy z króćcem na wąż.

• Materiał przyłącza, korpusu: mosiądz MS 58 niklowany.
• Ciśnienie robocze [bar]: 35.
• Temperatura pracy [°C]: od -20 do +100.
• Medium: sprężone powietrze.
• Wysoki przepływ przy niskim spadku ciśnienia dzięki konstrukcji zaworu.
• Maksymalna przepustowość l/min: 1800.
• Gwint: ISO 228 / DIN EN 10226.
• Rozmiar gwintu: 1/2"
• Odpowiednik: PARKER, Rectus 95/96, Cejn 320.
• długość gwintu: 15 mm
• długość wtyku: 25
• długość całkowita: 45
• waga: 62 g
• Rozmiar klucza: 22
• Numer katalogowy: ESI2A 12 NA

Szybkozłączki dla bezpieczeństwa wymagają obsługi dwoma rękoma, co zabezpiecza połączenie przed nieumyślnym bądź przypadkowym rozpięciem.

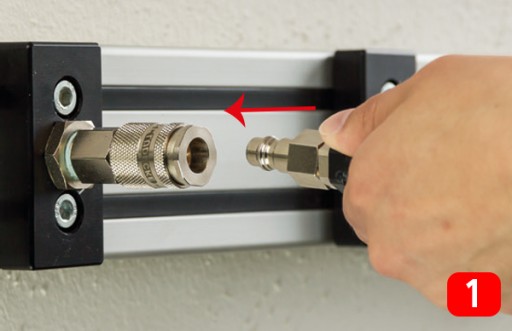

Krok 1

Wpięcie wtyku jednym ruchem do gniazda.

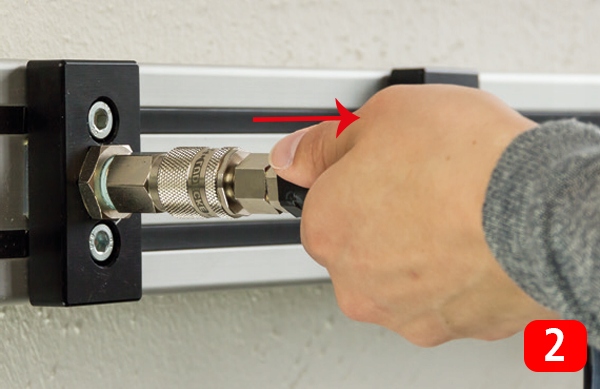

Krok 2

Dzięki zabezpieczeniu, pociągniecie wtyku nie spowoduje rozpięcia złącza.

Krok 3

Aby rozpiąć złącze, należy wcisnąć jedną ręką wtyczkę do gniazda (dolna strzałka), a drugą ręką należy odciągnąć pierścień zabezpieczający na złączce w kierunku wtyczki (strzałka górna). Tylko wtedy zamknięcie zostanie odblokowane i będzie można wyciągnąć wtyk z gniazda.
