Прямое соединение М18х1,5-М18х1,5 12Л

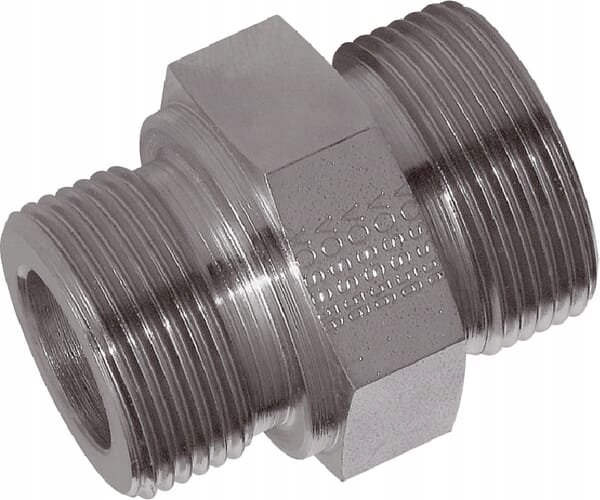

Przyłącze proste M18x1.5 - M18x1.5 12L

Parametry

• Numer części: GES12LM18
• Jednostka: sztuka
• Producent: Voss
• EAN: 8716106786169
• Właściwości: - Duża odporność na korozję
• Kształt: Prosty – 2 strony przyłącza
• Typ złącza nr 1: Pierścień zacinający
• Typ złącza nr 1 - męskie/żeńskie: Męski
• Średnica złącza nr 1: 12 mm

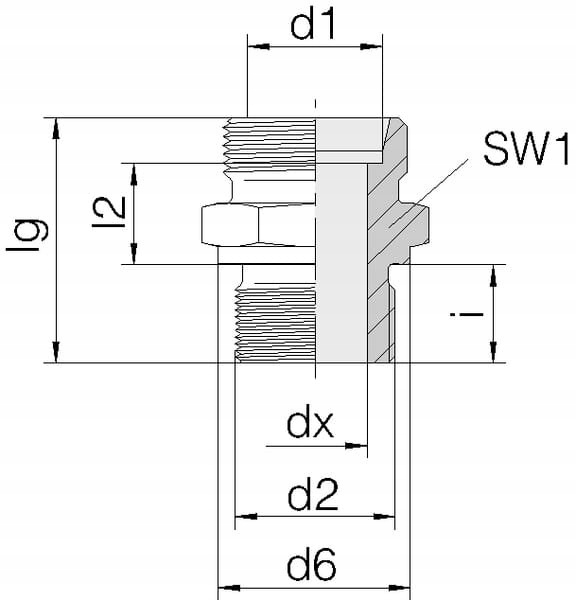

• Średnica gwintu złącza nr 1 [d2]: 18 mm
• Długość gwintu złącza nr 1 [K]: 12 mm
• Średnica wew.: 9 mm
• Ciśnienie robocze max.: 400 BAR
• Skok gwintu złącza nr 1 [d2]: 1,5 mm
• Seria: 12L
• Moment dokręcania max.: 100 N·m
• Rozmiar klucza złącza nr 1: 23 mm
• Rozmiar klucza dla złącza nr 1 [S1]: 24 mm
• Typ gwintu złącza nr 1: Metryczny
• Typ złącza nr 2: Gwint
• Typ złącza nr 2 - męski/żeński: Męski
• Średnica gwintu złącza nr 2 [d1]: M18
• Skok gwintu złącza nr 2 [d1]: 1,5 mm
• Typ gwintu złącza nr 2: Metryczny
• Rozmiar klucza dla złącza nr 2 [S2]: 22 mm
• Średnica rury: 12 mm
• Norma ISO: 228
• Długość: 31,5 mm

Specyfikacje

- Do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem

Korzyści

- Niewielkie ryzyko wycieku

Zastosowanie

- Wąż hydrauliczny

- Przewody hydrauliczne

Informacje techniczne

- Na zamówienie dostępne w wersji ze stali szlachetnej

Obróbka powierzchni

- Cynk

- Niklowana

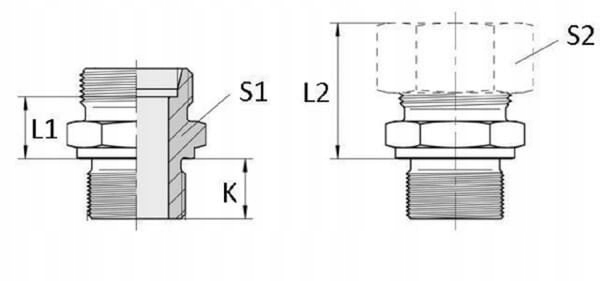

Wymiar od osi złącza do końca kolejnego złącza [L2]

27 mm

Wymiar od osi złącza nr 2 do końca kolejnego złącza [L1]

12,5 mm

Norma DIN

- 2353

- 228

- 3852

- 2401
