Прямое соединение с уплотнением М14х1,5-М16х1,5 8S

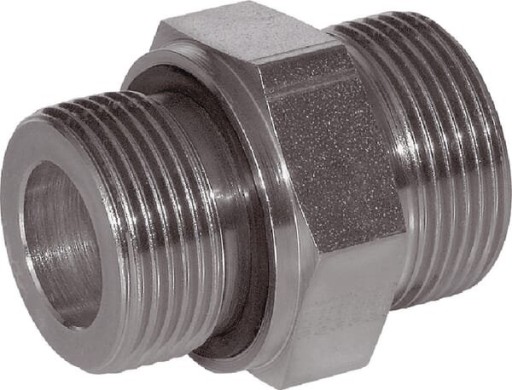

Przyłącze proste z uszczelką M14x1.5 - M16x1.5 8S

Parametry

• Numer części: GES8SM14WD
• Jednostka: sztuka
• Producent: Voss
• Właściwości: - Duża odporność na korozję
• Kształt: Prosty – 2 strony przyłącza
• Typ złącza nr 1: Pierścień zacinający
• Typ złącza nr 1 - męskie/żeńskie: Męski
• Średnica złącza nr 1: 8 mm
• Średnica gwintu złącza nr 1: 14 mm
• Długość gwintu złącza nr 1 [K]: 12 mm
• Średnica wew.: 5 mm
• Ciśnienie robocze max.: 800 BAR
• Skok gwintu złącza nr 1: 1,5 mm
• Materiał uszczelnienia: Guma nitrylowa [NBR]
• Seria: S
• Moment dokręcania max.: 60 N·m
• Rozmiar klucza złącza nr 1 [d7]: 18,9 mm
• Rozmiar klucza dla złącza nr 1 [S1]: 19 mm
• Typ gwintu złącza nr 1: Metryczny
• Typ złącza nr 2: Pierścień uszczelniający
• Typ złącza nr 2 - męski/żeński: Męski
• Średnica gwintu złącza nr 2: M14
• Skok gwintu złącza nr 2: 1,5 mm
• Typ gwintu złącza nr 2: Metryczny
• Rozmiar klucza dla złącza nr 2 [S2]: 19 mm
• Średnica rury: 8 mm
• Norma ISO: 228
• Długość: 34 mm

Specyfikacje

- Do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem

Korzyści

- Niewielkie ryzyko wycieku

Zastosowanie

- Wąż hydrauliczny

- Przewody hydrauliczne

Informacje techniczne

- Na zamówienie dostępne w wersji ze stali szlachetnej

- Na zamówienie dostępna uszczelka Viton

Obróbka powierzchni

- Cynk

- Niklowana

Wymiar od osi złącza do końca kolejnego złącza [L2]

30 mm

Wymiar od osi złącza nr 2 do końca kolejnego złącza [L1]

15 mm

Norma DIN

- 2353

- 228

- 3852

- 2401
