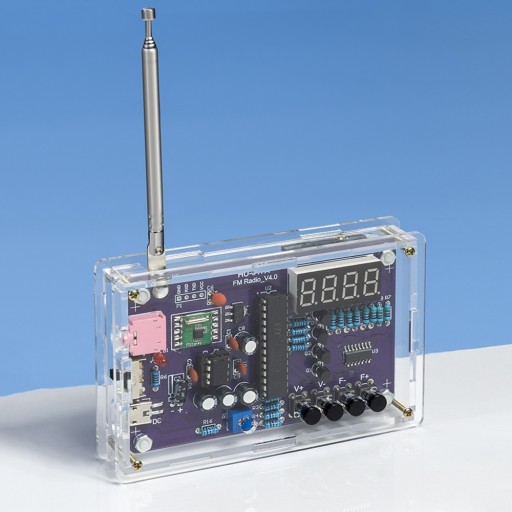

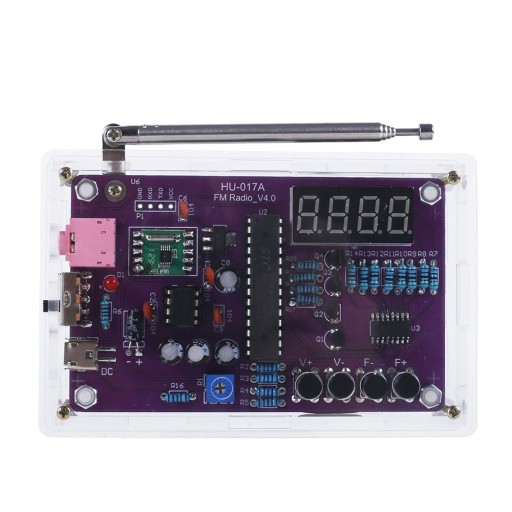

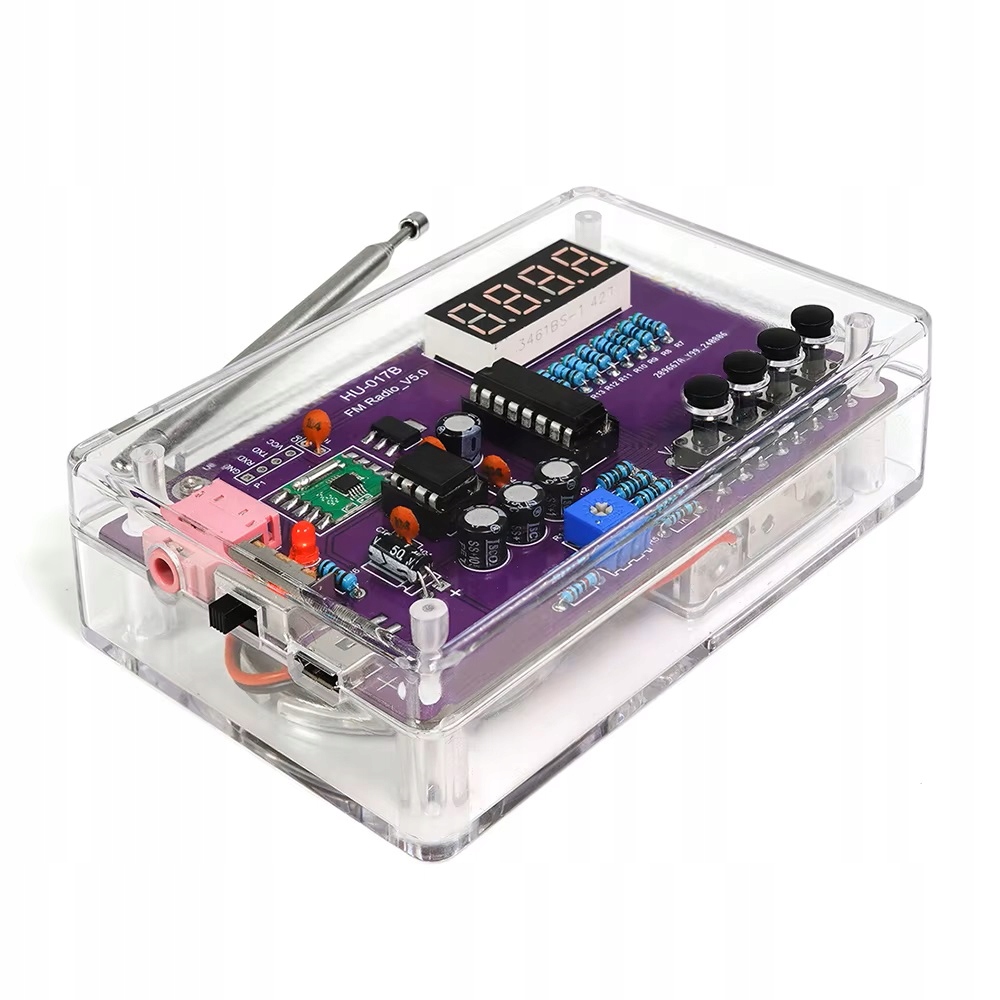

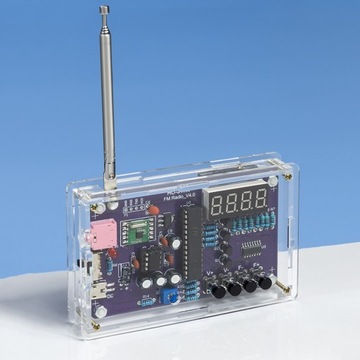

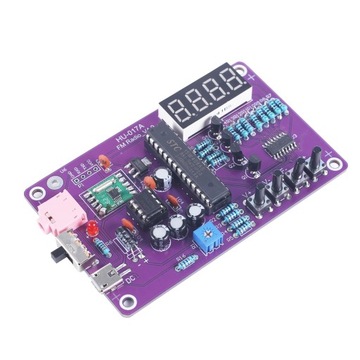

Цифровой дисплей FM-радио с корпусом Diy Kit

Radio FM z cyfrowym

wyświetlaczem

Do własnoręcznego montażu, lutowania.

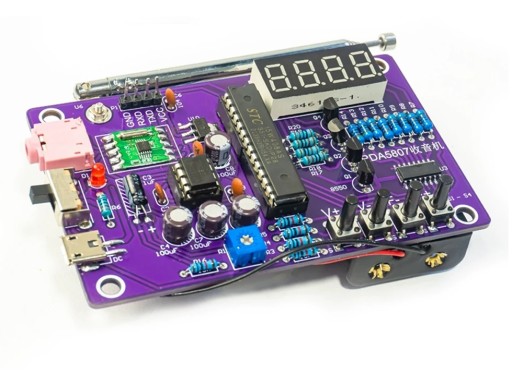

Bezprzewodowe radio oparte na układzie RDA5807  z obiorem częstotliwości z zakresu FM 87.0MHz-108.0MHz

Radio działa na częstotliwościach: FM 87.0MHz-108.0MHz

Aktywne i pasywne wyjście Audio

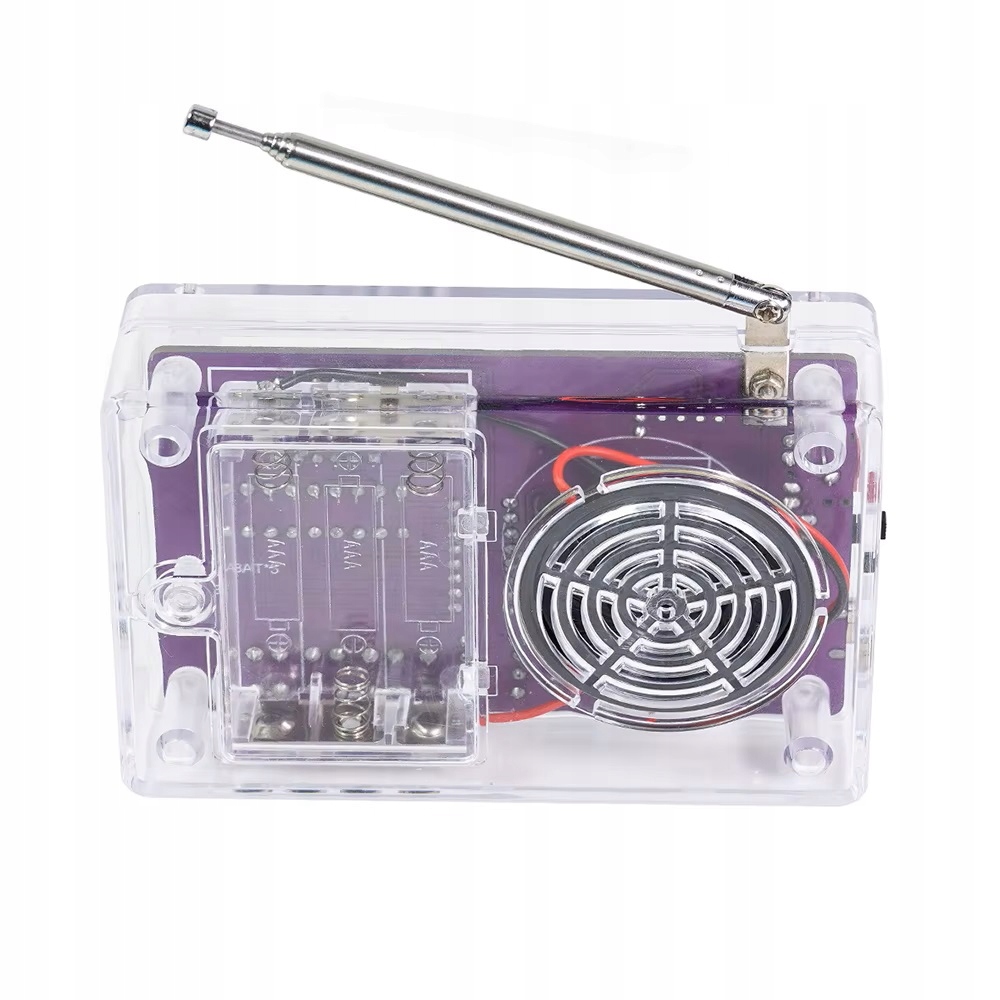

Składana dedykowana antena radiowa max 25cm i 4 Bitowy  czerwony cyfrowy wyświetlacz led.

Zasilanie: DC 3V/5V

Impedancja wyjściowa: 8ohm

Moc wyjściowa: 0.5W

Kanał wyjściowy: Mono

Dokładność częstotliwości: 0.1MHz8

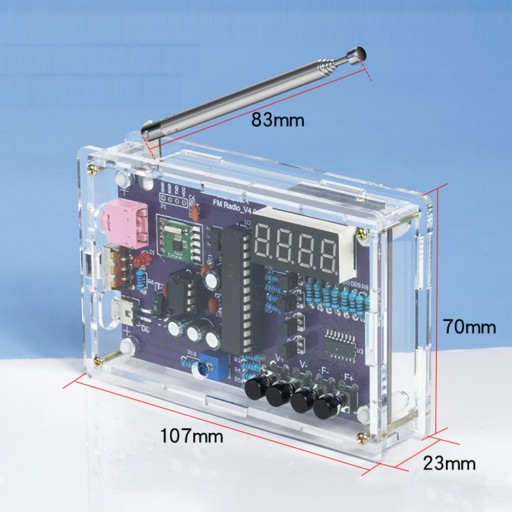

Rozmiar radia (zmontowany):107 x 70 x 23mm

Instrukcja:

Przełącz przełącznik dwupozycyjny, aby włączyć/wyłączyć zasilanie robocze.

Naciśnij V + lub V-, aby wyregulować głośność. 15 poziomów głośności. Regulujesz głośność, przytrzymując przycisk.

Naciśnij F + lub F-, aby dostosować częstotliwość odbioru lub stację FM.

Potencjometr: służy do regulacji głośności za pomocą śrubokręta.

Instrukcja pod kodem QR lub linkiem :

https://drive.google.com/file/d/1CnRHDXaBSURL5eNojNzj51YchgmTZ9AM/view?usp=share_link

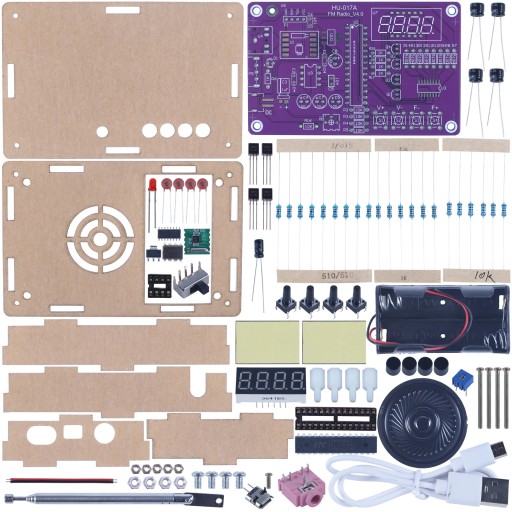

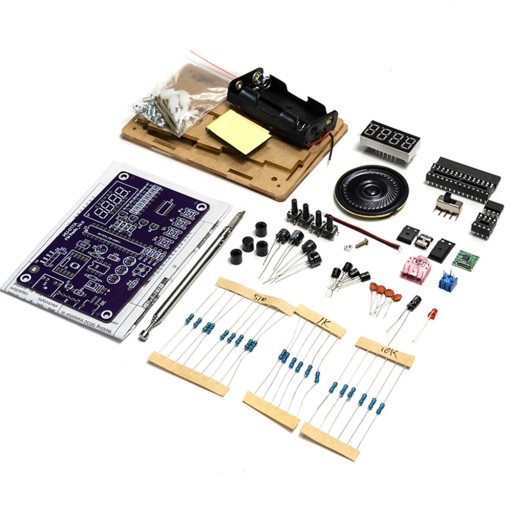

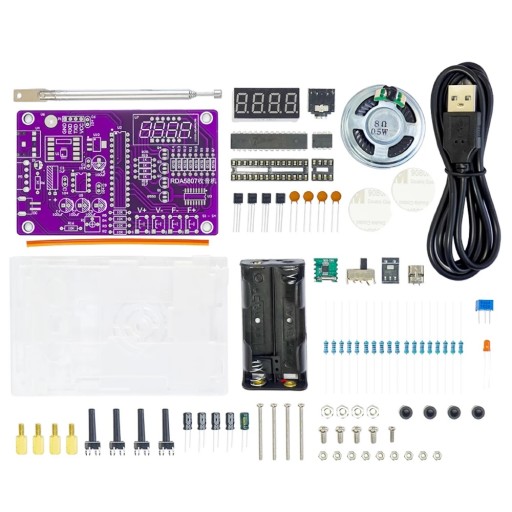

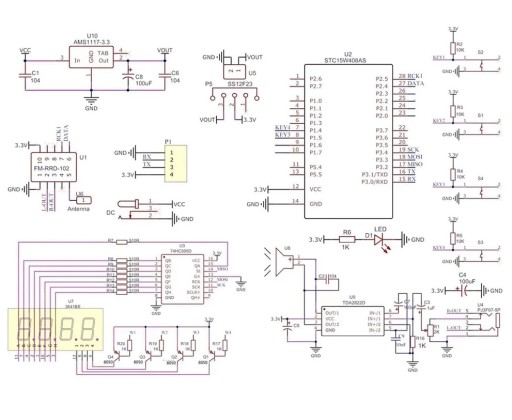

Układy mają nadrukowany schemat montażu na płyce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, wiekszośc elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
