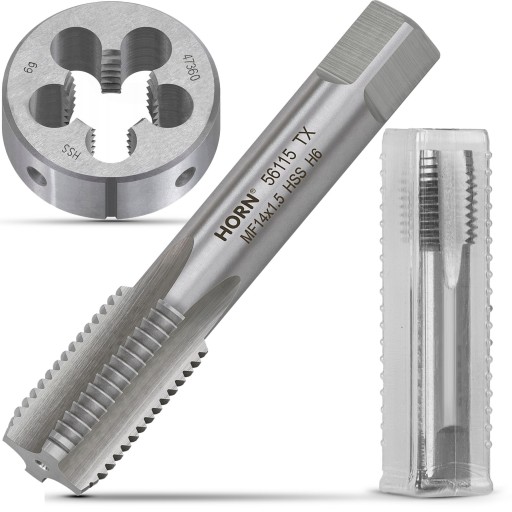

РУЧНАЯ РЕЗЬБА М14х1,5 DIN-2181/1P + МАТРИЦА

GWINTOWNIK RĘCZNY M14x1.5 DIN-2181/1P + NARZYNKA

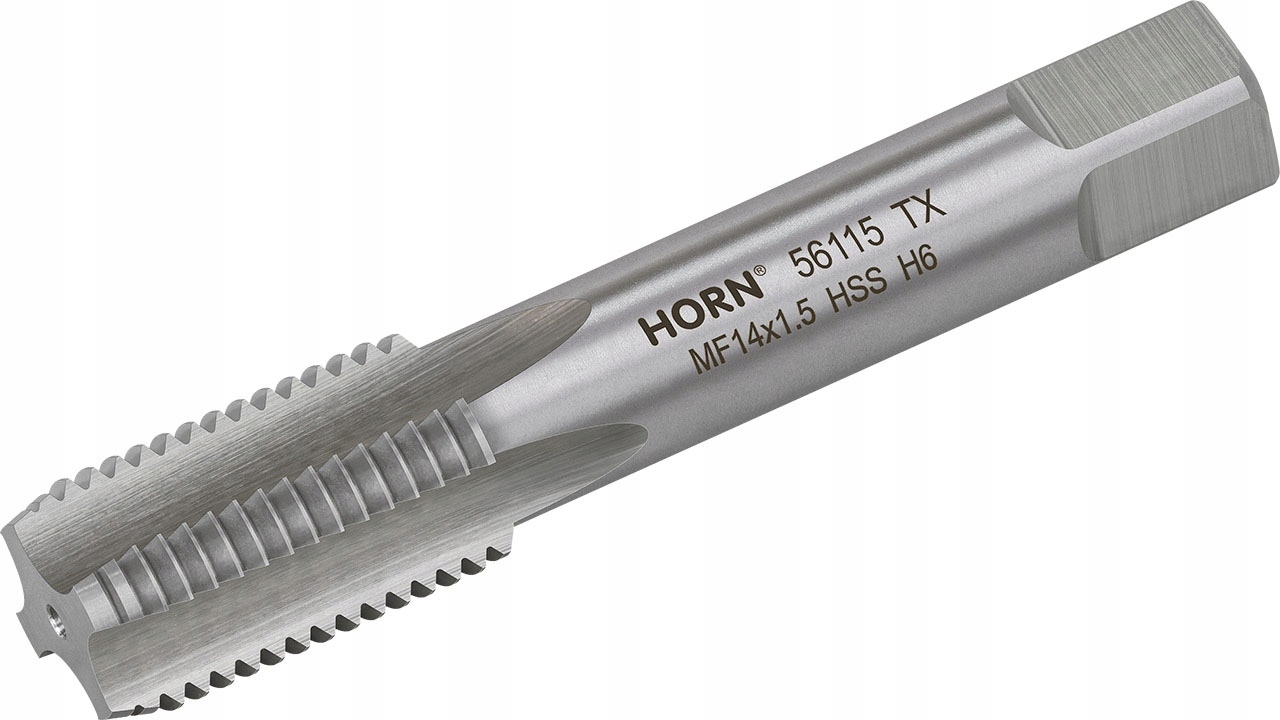

Gwintownik metryczny M14x1.5:

⚙️Specyfikacja techniczna:⚙️

☑️typ gwintu: metryczny zwykły prawoskrętny.

☑️twardość: 60°HRc (+/-1°).

☑️ilość rowków wiórowych: 3.

☑️zarys gwintu: kąt 60°.

☑️materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

☑️w zestawie dedykowane plastikowe etui.

✔️Normy:

✅Zgodne z normą: DIN-2181/1-P.

✅Norma gwintu: ISO DIN-13.

✅Tolerancja gwintu: ISO2 (6H).

Zalecana średnica otworu pod gwintowanie to ø12.5 mm.

✏️Wymiary (rysunek techniczny):

• gwint (d1): M14.
• skok gwintu (P): 1.5 mm.
• długość części całkowitej (l1): 80 mm.
• długość uchwytu zabieraka (l2): 12 mm.
• średnica uchwytu zabieraka (d2): kwadrat 9.0 mm.

Narzynka metryczna M14x1.5:

✔️Specyfikacja techniczna:

☑️typ gwintu: metryczny zwykły prawoskrętny.

☑️twardość: 60°HRc (+/-1°).

☑️nakrój: 1.75P.

☑️zarys gwintu: kąt 60°.

☑️materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

☑️w zestawie dedykowane plastikowe etui.

Narzynka posiada otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø38x10mm.

✔️Normy:

✅Zgodna z normą: DIN-EN 22 568.

✅Norma gwintu: ISO DIN-13.

✅Tolerancja gwintu: ISO (6g).

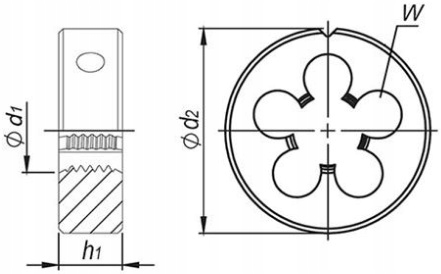

✏️Wymiary (rysunek techniczny):

• nacinany gwint (d1): M14.
• skok gwintu (P) - 1.5 mm.
• średnica zewnętrzna (d2): 38 mm.
• grubość narzynki (h2): 10 mm.
• otwory wiórowe (W): 5.
• zalecana średnica wałka pod gwintowanie: ø13.85 mm.
