Токарный патрон 3-кулачковый 250 мм самоцентрирующийся DK-11 DIN6350 SANOU

Uchwyt tokarski 3 szczękowy 250 mm samocentrujący DK-11 DIN6350 SANOU

Uchwyt tokarski

samocentrujący

3 szczękowy fi 250 mm

oryginalny SANOU

DIN 6350 ISO 9001-2000

DIN 6350 - jest to normalizacja polska - jest zgodne z zabierakami stosowanymi na rynku polskim.

Norma ta mówi o rozstawie śrub mocujących w uchwycie oraz zamek jest zgodny z zabierakami stosowanymi na  Polskim rynku.

Do uchwytów posiadamy wszystkie części zamienne, takie jak tarcze ślimakowe, bączki (orzechy) szczęki tokarskie.

Wysoka jakość produktu.

Sanou Machinery Co., Ltd. - bezpośredni import z fabryki

Fabrycznie nowy uchwyt tokarski

Zestaw zawiera:

• uchwyt
• komplet szczęk prawych zewnętrznych
• drugi komplet szczęk lewych wewnętrznych
• klucz
• śruby mocujące
• Instrukcja obsługi wraz z certyfikatem jakości

Załączony rysunek techniczny wraz z wymiarami przedstawia:

• D - rozmiar uchwytu : 250 mm
• D1-średnica zamka : 200 mm
• D2-rozstaw śrub : 224 mm
• D3 - średnica przelotu : 80 mm
• H1 -wysokość : 80 mm
• h-  5 mm
• waga netto 28 kg
• mocowanie 6-M12

Do zweryfikowania z tarczą zabierakową

Rozstaw śrub D2 i zamka D1 Dla uchwytu fi 250 mm

D2 - 224mm

D1 - 200mm

Przedstawiamy dokładności w poszczególnych mocowaniach.

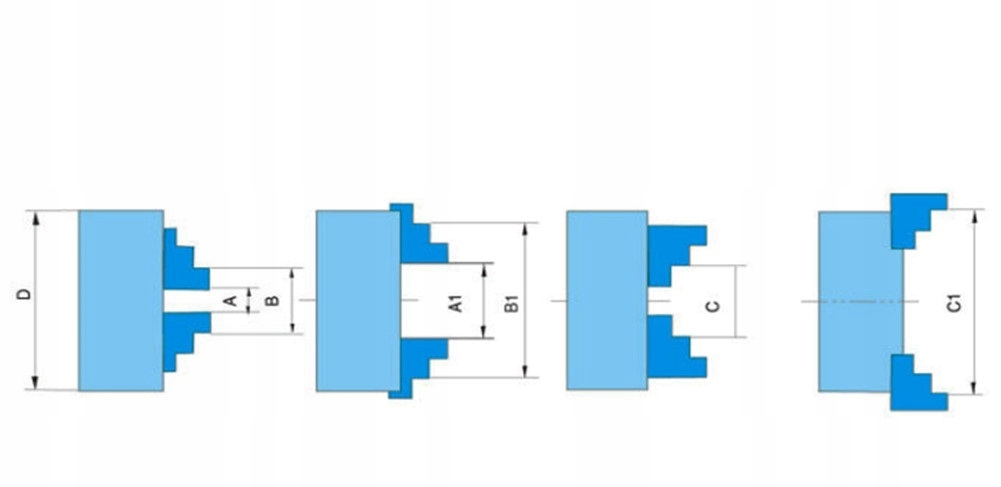

Zakresy mocowania jakie posiadają uchwyty w poszczególnych ułożeniach.

Zakres mocowania:

D: 250 mm

Wewnętrzne szczęki:

A-A1: 6-110

B-B1: 80-250

Zewnętrzne szczęki:

C-C1: 90-250

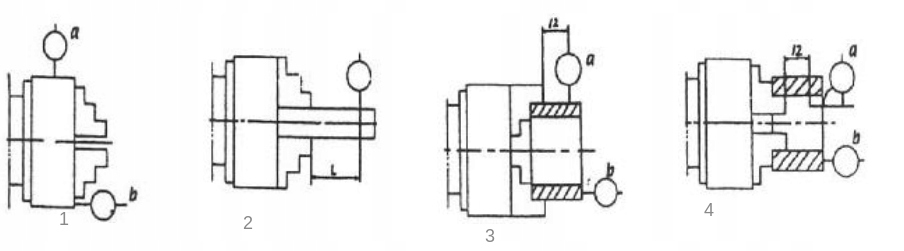

Bicie uchwytu:

1a: 0,050

1b: 0,050

2. 0,060   L=50

a3 : 0,08

b3 : 0,03

a4 : 0,08

b4 : 0,03
