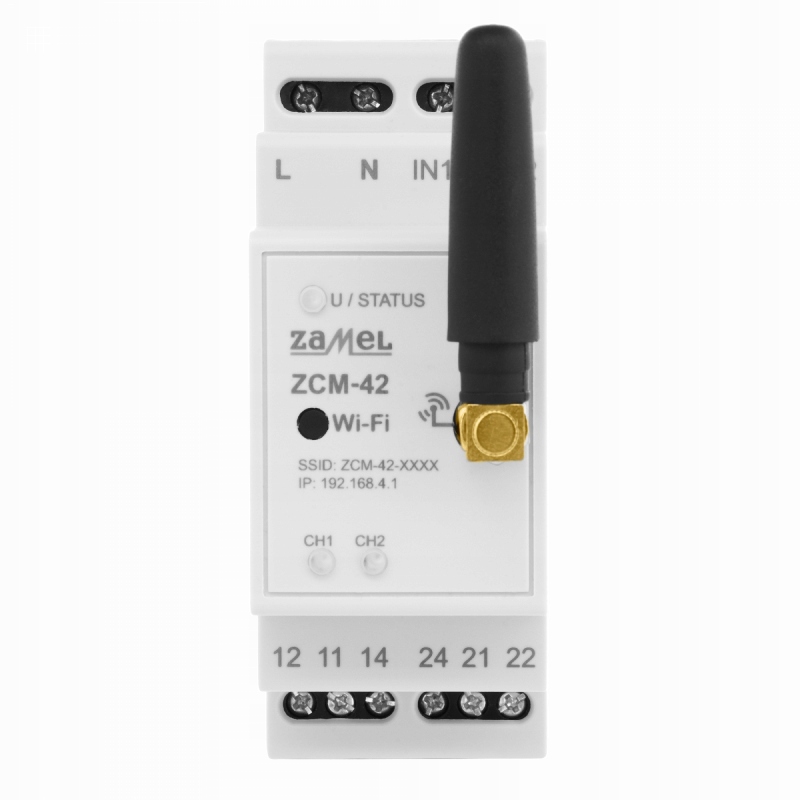

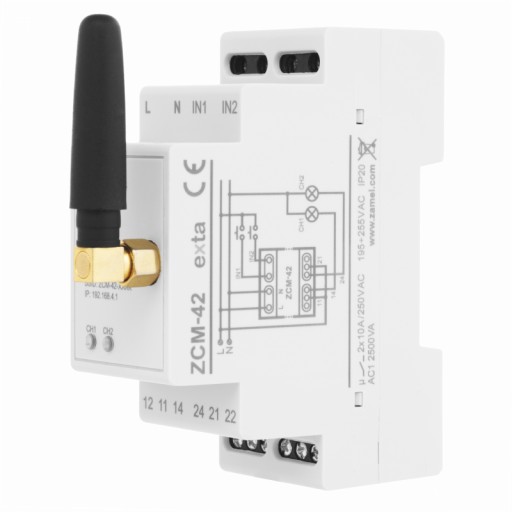

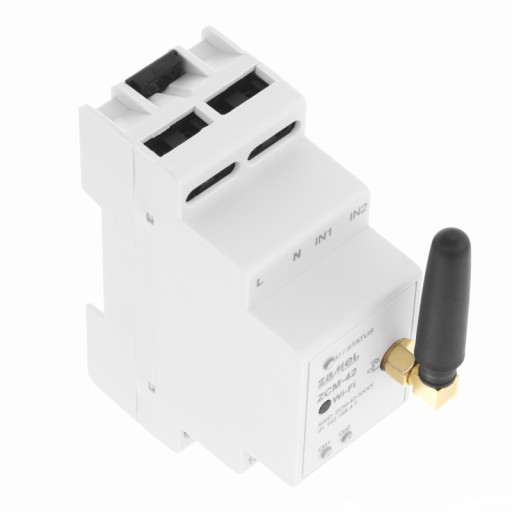

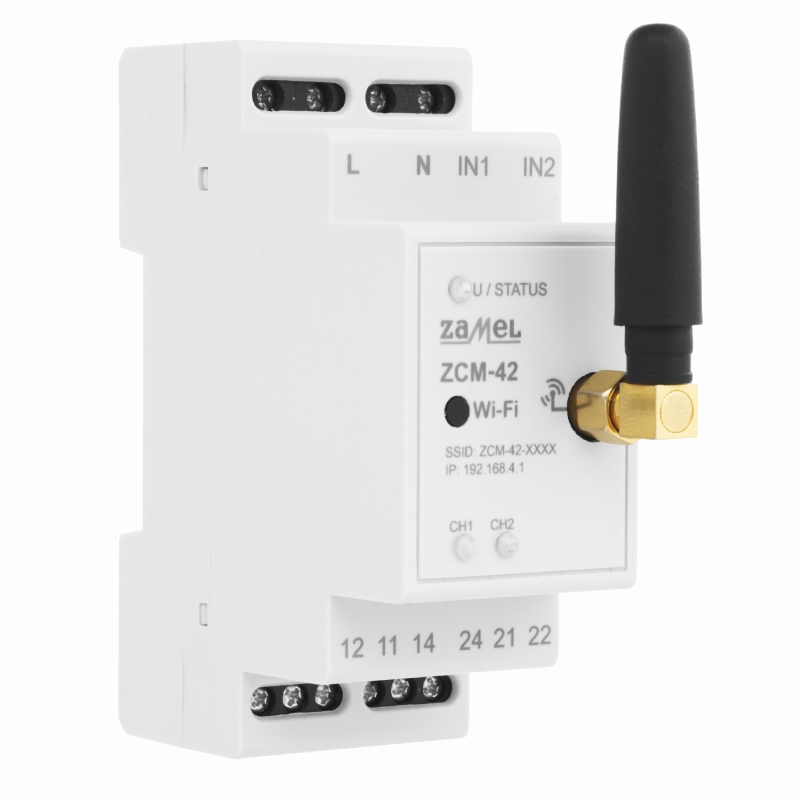

ПРОГРАММАТОР ВРЕМЕНИ WI-FI ZCM-42 EXT10000265

PROGRAMATOR CZASOWY USTAWIANY POPRZEZ WI-FI, 2XNO/NC 16A (INRUSH: 111A/20MS), 230V AC ZCM-42 EXT10000265 ZAMEL

Programator czasowy ZCM-42 umożliwia automatyczne sterowanie oświetleniem, ogrzewaniem, napędami lub dowolnym innym odbiornikiem energii. Zegar pozwala na tworzenie programów czasowych tygodniowych, astronomicznych i rocznych. Dodatkowo można wykluczyć wybrane dni roku (na przykład dni świąteczne) i przypisać im odrębny harmonogram pracy. Dzięki zastosowaniu 2 przekaźników typu inrush przełącznych, urządzenie z powodzeniem radzi sobie z obciążeniem typu LED w rozbuodwanych układach pracy. Innowacyjna technologia programowania ustawień urządzenia umożliwia konfigurację poprzez łączność wi-fi z poziomu przeglądarki internetowej. Programator oferuje również bateryjne podtrzymanie ustawień zegara czasu rzeczywistego (RTU), dzięki czemu programator zachowuje stabilną pracę w każdych warunkach. W zamian za klasyczne ogniwa bateryjne w konstrukcji zastosowano superkondensator. ZCM-42 to połączenie innowacyjnych technologii z solidną konstrukcją elektroniki. Dużą zaletą zegara jest prostota i szybkość konfiguracji. Po zaprogramowaniu urządzenia ustawienia można zapisać w pliku i przenieść do kolejnego programatora. Ułatwia to pracę z większymi instalacjami. Po połączeniu z siecią wi-fi, roztaczaną przez programator, użytkownik może ręcznie włączyć lub wyłączyć przekaźniki zegara. ZCM-42 jest produktem energooszczędnym - w czasie czuwania urządzenie pobiera niecały wat energii.

✅ CECHY PRODUKTU

• Możliwość ręcznego przesunięcia obliczonego czasu wschodu i zachodu słońca,
• Możliwość programowania zdarzeń jednorazowych oraz wyjątków
• ZCM-42 umożliwia zaprogramowanie 80 programów tygodniowych, 80 astronomicznych oraz 80 wyjątków i zdarzeń jednorazowych
• Możliwość aktualizacji oprogramowania urządzenia (firmware) poprzez łączność bezprzewodową z siecią Wi-Fi posiadającą dostęp do internetu
• Sterowanie w zależności od godziny wschodu i zachodu słońca,
• Możliwość generowania impulsów sterujących,
• Nie wymaga instalowania jakichkolwiek aplikacji na urządzeniach mobilnych. Współpracuje z każdym urządzeniem wyposażonym w przeglądarkę internetową,
• Urządzenie posiada dwa wbudowane przekaźniki przełączne NO/NC 16A typu inrush - z możliwością krótkotrwałego (przez ok. 20ms) przeciążenia prądem 111A, co wykorzystywane jest przy kontroli odbiorników w postaci oświetlenia LED, napędów, pomp i innych odbiorników RL/RC,
• Możliwość sterowania tygodniowego, astronomicznego i rocznego, wraz z wprowadzonymi wyjątkami (np. dni świąteczne, urodziny, wakacje itp.), zastępuje pracę kilku programatorów jednocześnie,
• Sterowanie w zależności od godziny i dnia tygodnia,
• Bezprzewodowa konfiguracja urządzenia poprzez przeglądarkę internetową z wykorzystaniem technologii Wi-Fi,
• Poprawne odmierzanie czasu w przypadku zaniku napięcia zasilania gwarantuje podtrzymanie bateryjne ustawień programatora realizowane z wykorzystaniem technologii super kondensatorów,
• Możliwość sterowania ręcznego za pomocą przycisków podłączonych do wejść IN1 i IN2.

✅ SCHEMAT PODŁĄCZENIA

1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowo-prądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

3. Podłączyć urządzenie ZCM-42 zgodnie ze schematem podłączenia.

4. Załączyć napięcie zasilające.

5. Skonfigurować urządzenie (patrz KONFIGURACJA URZĄDZENIA).

6. Sprawdzić poprawność działania.

✅ DANE TECHNICZNE

• Oznaczenie handlowe: ZCM-42
• Kod producenta: EXT10000265
• Znamionowe napięcie zasilania: 230 V AC 50 / 60 Hz
• Tolerancja napięcia zasilania: -15 ÷ +10 %
• Znamionowy pobór mocy: 0,75 W - Wi-Fi nieaktywne/ 0,85 W - Wi-Fi aktywne/ 1,4 W - załączony jeden przekaźnik/ 2 W - załączone dwa przekaźniki
• Transmisja: Wi-Fi 2.4 GHz b/g/n
• Zasięg działania: 100 m w terenie otwartym
• Moc nadawania: ERP < 20 mW
• Sygnalizacja napięcia zasilania / statusu Wi-Fi: dioda LED (kolor zielony)
• Liczba wyjść: 2
• Sygnalizacja stanu wyjść: 2 x dioda LED (kolor czerwony)
• Parametry styków przekaźnika: 2 x NO/NC 16 A / 250 V AC (inrush: 111 A / 20 ms)
• Liczba wejść: 2
• Współpraca z łącznikami: monostabilne (odbijające), bistabilne
• Programy: astronomiczny, tygodniowy, roczny, wyjątki
• Liczba programów: po 80 każdego rodzaju
• Podtrzymanie nastaw: superkondensator - czas podtrzymania 24h
• Temperatura pracy: -10 ÷ +55 °C
• Pozycja pracy: dowolna
• Mocowanie obudowy: szyna TH35
• Stopień ochrony obudowy: IP20
• Liczba zacisków przyłączeniowych: 10
• Przekrój przewodów przyłączeniowych: 0,2 ÷ 2,5 mm²
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia: 2
• Wymiary: obudowa dwumodułowa 90x35x66 mm
• Waga: 163 g

Instrukcja dostępna do pobrania w "Dodatkowych informacjach"
