АВТОМАТИЧЕСКИЙ АККУМУЛЯТОРНЫЙ ВЫПРЯМИТЕЛЬ LCD 12В/6А

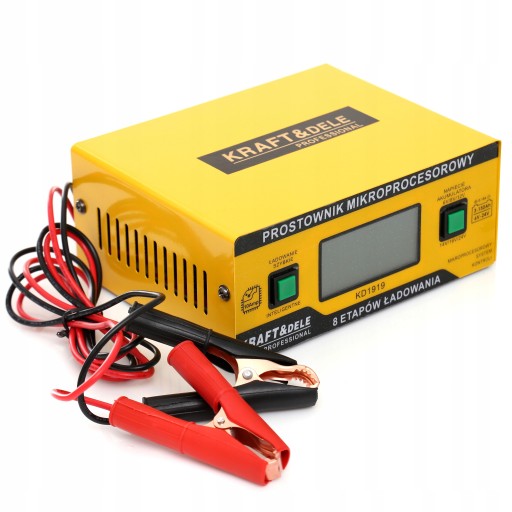

PROSTOWNIK MIKROPROCESOROWY

KD1919

Technologia MCU (Microcontroller Unit);

PWM (Pulse-Width Modulation),

LCD.

DANE TECHNICZNE

• Model: KD1919
• Napięcie wejściowe: 12/24 V
• Natężenie prądu ładowania: 0-10 A
• Pojemność akumulatorowa: 3-150 Ah
• Napięcie prądu ładowania: 6V/ 8V/ 12V/ 14V/ 18V/  24V (pulse dynamic)
• Proces ładowania: 8-stopniowy, automatyczny
• Efektywność: 98%
• Klasa izolacji: IP 20

• napięcie znamionowe: 230V/50 Hz
• obsługiwane napięcia akumulatorów: 6V/8V/12V/14V/16V/24V (pulse dynamic)
• identyfikacja napięcia dla 12V: 8V - 14,5V
• identyfikacja napięcia dla 24V: 18V - 29V
• pojemność akumulatora 12V/24V: 3Ah - 150Ah
• natężenie ładowania: 0A - 10A
• proces ładowania: 8-stopniowy (inteligentny lub szybki)
• temperatura pracy: -30°C - 50°C
• efektywność: 98%
• obsługuje akumulatory: VRLA, WET, GEL, EFB, AGM

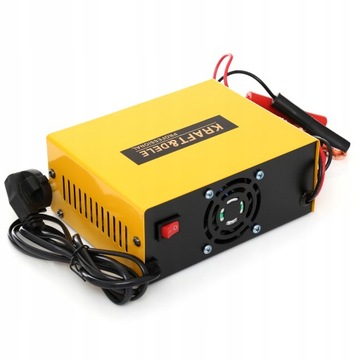

• wbudowany wentylator sterowany przez MCU
• waga netto: 0,95kg
• długość przewodu zasilającego: 136cm
• długość przewodów "+" i "-": 120cm

Inteligentne tryby pracy

Zalety sterowania mikroprocesorowego

• Constant Voltage (Stałe napięcie): Użycie napięcia stałego do ładowania akumulatora sprawdzając czy prąd ładowania nie jest za wysoki zmniejszając go w trakcie procesu.
• Constant Current (Stały prąd): Oznacza, że napięcie akumulatora jest niższe niż ustawione napięcie ładowarki, ale ładowarka będzie podtrzymywać stały prąd ładowania akumulatora.
• Trickle Charge Modulation (Ładowanie prądem stałym): Kiedy napięcie akumulatora zbliża się do napięcia znamionowego i prąd ładowania jest już niski do ustawionego prądu, przełączy się w tryb doładowania pływającego (floating charge modulation). Oznacza to, że akumulator jest naładowany, ale jest sprawdzany ciągle pod względem spadków napięcia i doładowywany automatycznie prądem zmiennym.
• Floating Charge Modulation (Ładowanie prądem zmiennym): Tryb będzie utrzymywać stan pełnego naładowania akumulatora.

8-etapowe ładowanie

• ETAP 1: DIAGNOSTYKA: analiza akumulatora, jego stanu naładowania oraz poprawności połączeń pomiędzy akumulatorem i prostownikiem.
• ETAP 2: ODSIARCZANIE: rozpoznanie zasiarczonego akumulatora, ładowanie prądem pulsującym o niskim napięciu i wysokim natężeniu umożliwia usunięcie siarczanu z płytek akumulatora, dzięki czemu zostaje przywrócona jego początkowa pojemność.
• ETAP 3: ANALIZA: sprawdzenie czy akumulator nie jest uszkodzony i czy może przyjąć prąd ładowania - zapobiega ładowaniu uszkodzonego akumulatora.
• ETAP 4: MIĘKKI START: jeśli akumulator nie jest uszkodzony rozpoczyna się ładowanie prądem o stosunkowo niskim natężeniu (ok 15%), stopniowo zwiększając jego wartość.
• ETAP 5: ŁADOWANIE ZASADNICZE: ładowanie prądem maksymalnym o stałym natężeniu o wartości regulowanej automatycznie w zależności od stanu naładowania akumulatora, do czasu osiągnięcia 80% pojemności akumulatora.
• ETAP 6: ŁADOWANIE KOŃCOWE: ładowanie prądem o malejącym natężeniu i stałym napięciu do osiągnięcia 100% pojemności akumulatora.
• ETAP 7: ANALIZA: trwający około 2 minut test naładowania akumulatora – jeśli po zatrzymaniu ładowania poziom naładowania akumulatora nie spada, proces ładowania zostaje zakończony.
• ETAP 8: PULSOWANIE: monitorowanie napięcia akumulatora i utrzymywanie optymalnego naładowania na poziomie 95-100% pojemności poprzez impulsy prądu ładowania.

Sterowanie MCU (mikroprocesorowe)

Funkcje bezpieczeństwa

• Ochrona przeciwprzepięciowa - ochrona włącza się przy ustawieniu napięcia ładowania innego niż wykryty parametr.
• Funkcja diagnostyki akumulatora - prostownik stale monitoruje stan akumulatora.
• Overheating protection (Zabezpieczenie przed przegrzaniem ładowarki): Kiedy temperatura ładowarki przekracza 150°C, ładowarka przestanie ładować. Kiedy temperatura zredukuje się do 80°C, lub wyłączy się prostownik na ok.10 min, po tym czasie można ładować akumulator ponownie.
• Short-circuit protection (Ochrona przed zwarciem): Kiedy wystąpi zwarcie w obwodzie nastąpi automatyczne zatrzymanie pracy. Objawi się to długim sygnałem dźwiękowym. Wystarczy podłączyć ładowarkę dokładnie, wtedy nastąpi ponowne automatycznie ładowanie.
• Reverse-connecting protection (Ochrona przed odwrotnym podłączeniem): Podczas, gdy zaciski (+/-) zostaną przez pomyłkę podłączone na odwrót, ładowarka zaalarmuje to w postaci przerywanych długich sygnałów dźwiękowych. Po prawidłowym podłączeniu zacisków nastąpi ponowne ładowanie.

Nowoczesna technologia ładowania PWM za pomocą MCU

Prostownik z mikroprocesorowym systemem kontroli i sterowania w technologii PWM z możliwością ładowania akumulatorów do 24V oraz możliwością wyboru niestandardowych typów napięć akumulatorów, która inteligentnie i konkretnie dobierze odpowiednie parametry sprawiając, że Twój rozładowany i zaniedbany akumulator zostanie zregenerowany.

Inteligentne rekondycjonowanie akumulatora odbywa się poprzez ciągły test systemu i przełączania ładowania w 4 trybach (Constant Voltage; Constant Current; Trickle Charge Modulation; Floating Charge Modulation).

Ładowanie w trybie inteligentnym (SMART), lub szybkim (FAST) nie potrzebuje Twojej uwagi, gdyż wszystkie programy sterujące procesem ładowania zostały bardzo dokładnie zaprojektowane do odpowiednich rodzajów akumulatorów i ich znamionowych napięć w celu najdokładniejszego doprowadzenia ich do idealnej kondycji.

PWM (ang. Pulse-Width Modulation) – to metoda regulacji sygnału prądowego lub napięciowego, o stałej amplitudzie i częstotliwości, polegająca na zmianie wypełnienia sygnału. Układ PWM zasila urządzenie bezpośrednio lub przez filtr dolnoprzepustowy wygładzający zmiany natężenia prądu elektrycznego i napięcia.

Wyświetlanie parametrów ładowania umożliwia dodatkową kontrolę stanu swojego akumulatora. Duży wyświetlacz informuje o aktualnym prądzie, trybie ładowania jak i aktualnym napięciu akumulatora. Dodatkowo zaobserwować można stan naładowania w postaci procentowego.

Bardzo wysoka efektywność ładowania przy temperaturach dodatnich. Za pomocą zaawansowanego sterowania procesami ładowania efektywność prostownika wynosi 98%, co sprawia że jest on nieporównywalny z tradycyjnymi typami prostowników bez tego rodzaju technologii.
