ПРЯМОЕ ГИДРАВЛИЧЕСКОЕ СОЕДИНЕНИЕ, НИППЕЛЬ 1 - 24

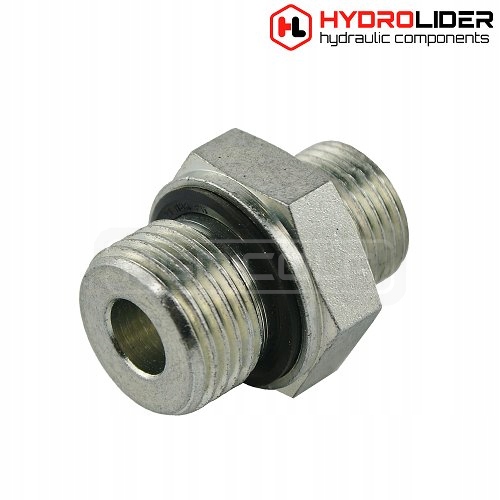

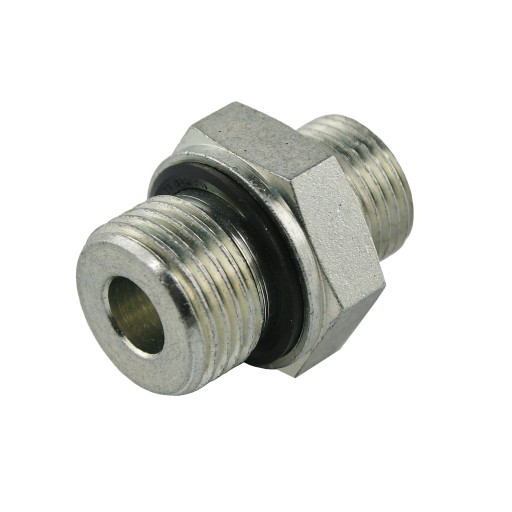

PRZYŁĄCZE HYDRAULICZNE PROSTE BB 1" - 24

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.60.14.004

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Przyłącze z uszczelnieniem gumowym, wkręcane w korpus np. pompy, cylindra, rozdzielacza itp. Łączy główne podzespoły układu hydraulicznego z przewodami hydraulicznymi.

Strona przeznaczona do wkręcenia w korpus posiada uszczelkę ED, w tym miejscu nie jest wymagane stosowanie dodatkowych uszczelnień.

Druga strona przeznaczona do przykręcenia przewodu, kolanka lub innej złączki. Uszczelnienie nastepuje przy dokręcaniu na stożku zaciskowym samo-uszczelniającym. W tym miejscu również nie jest wymagane stosowanie dodatkowych uszczelnień.

Przyłącze przeznaczone wyłącznie do wkręcania w korpus, nie nadaje się do łączenia dwóch przewodów. Do tego służą złącza, które można zakupić na innych naszych aukcjach.

Pomocne dane:

Średnica gwintu BSP 1" mierzona suwmiarką:

• Średnica zewnętrzna [mm]: 33,0 - 33,2
• Średnica wewnętrzna [mm]: 30,3 - 30,8

Średnica gwintu M24x1.5 mierzona suwmiarką:

• Średnica zewnętrzna [mm]: 23,6 - 23,9
• Średnica wewnętrzna [mm]: 22,2 - 22,6

Dane techniczne:

• Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
• Średnica nominalna przelotu: 12mm
• Gwint od strony korpusu: zewnętrzny calowy BSP 1"
• Gwint od strony przewodu: zewnętrzny metryczny 24x1.5
• Wersja przyłącza: lekka
• Ciśnienie nominalne: 180bar
• Ciśnienie maksymalne: 230bar
• Typ cieczy: olej hydrauliczny

Materiał:

• Stal spawalna, galwanizowana, odporna na korozję
