HDV-S41SL Бесшовный SDI-коммутатор 4×1

HDV-S41SL Bezszwowy przełącznik SDI 4×1

Bezszwowy przełącznik SDI 4×1 ze skalowaniem wyjścia na HD-SDI lub 3G-SDI. Wsparcie wyjściowych rozdzielczości: 1080p@60Hz (3G) i 720p@60Hz (HD).

HDV-S41SL wysokiej jakości bezszwowy przełącznik SDI 4×1. Przełączanie pomiędzy czterema wejściami sygnału SDI: SD-SDI / HD-SDI / 3G-SDI po przeskalowaniu do jednego z sygnałów wideo: HD-SDI lub 3G-SDI.

Produkt ma wbudowaną automatyczną identyfikację oraz jest kompatybilny z SD-SDI, HD-SDI, 3G-SDI oraz wszystkimi formatami sygnału SDI. Wspiera przepustowość 2,97 Gb/s i obsługuje bezstratną transmisję na duże odległości. Przełączanie bezszwowe oznacza, że przełączanie odbywa się w sposób natychmiastowy i bez utraty synchronizacji.

Najważniejsze cechy HDV-S41SL:

• Przełączenie pomiędzy 4 wejściowymi sygnałami SDI.
• Wsparcie bezszwowego przełączania – natychmiastowe bez utraty synchronizacji.
• Wsparcie formatów wideo SD-SDI(270Mb/s), HD-SDI(1.485Gb/s), 3G-SDI(2.97Gb/S).
• Wsparcie wyjściowych rozdzielczości: 1080p@60Hz (3G) i 720p@60Hz (HD).
• Obsługuje długości kabli na wejściu i wyjściu do 300 m dla sygnałów SD, 200 m dla sygnałów HD i 100 m dla sygnałów 3G.
• Sterowanie za pomocą pilota i z panelu przedniego.
• Obsługuje napięcie wejściowe 5-12V.

Dane techniczne

• Pasmo przenoszenia: 3Gbps
• Porty wejściowe SDI: 4 x BNC żeński
• Porty wyjścia SDI: 1 x BNC żeński
• Zasilanie: DC 5V 1A

• Ochrona ESD Model ludzkiego ciała: ± 8 kV (rozładowanie szczeliny powietrznej)

  ± 4kV (wyładowanie kontaktowe)

• Wymiary: (mm) 70 (Szerokość) X 145 (Głębokość) X 25 (Wysokość)
• Waga: 350g
• Temperatura pracy: 0 ° C ~ 40 ° C / 24 ° F<

Zawartość opakowania:

• 1x HDV-S41SL
• Zasilacz
• Pilot
• Instrukcja obsługi

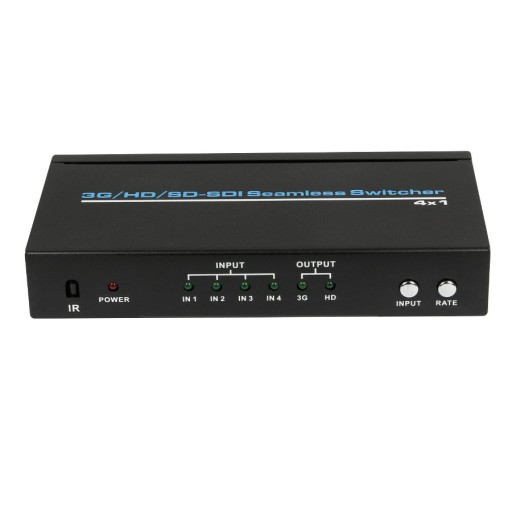

1. IR
2. Wskaźnik LED zasilania
3. Wskaźnik LED dla źródeł wejściowych
4. Wskaźnik LED dla źródeł wyjściowych
5. Wybór wejścia
6. Zmiania pomiędzy 3G – HD

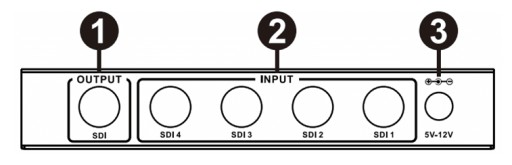

1. Wyjście SDI
2. Wejścia SDI
3. DC 5V-12V

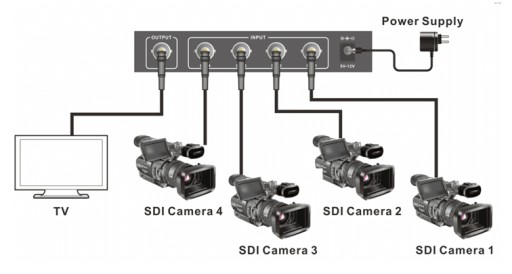

Schemat połączeń
