Тележка на роликах для комплекта откатных ворот 80X80

PRODUKT POLSKI

Wózek specjalnie zaprojektowany do bram ze znacznym wypełnieniem, bram nowoczesnych z szerokimi profilami gdzie pojawia się "napór wiatru".

• dwie rolki w poziomie powodują znacznie lepszą pracę bramy przy dojeździe do słupka.
• rolki poziome chronią one łożyska w rolkach pionowych (a także same rolki) przed nadmiernym obciążeniem osiowym. Dzięki temu łożyska dłużej zachowują swoją sprawność
• powiększona platforma o długości 210 mm
• wydłużone ramie wózka = większy rozstaw rolek = stabilniejsza praca bramy

ROLKI - wykonane w standardzie "pod łożysko" (0,01 mm dokładności), precyzyjnie obsadzane (łożysko wciskane prasą, na tzw. "setkę w plusie”) i zapinane na pierścień osadczy Segera.

Jest to rozwiązanie droższe w produkcji, ale w 100% eliminujące niekorzystne zjawisko obracania się oraz wypadania łożyska z rolki na skutek działania siły osiowej. Pierścień  Segera wykonany jest z ulepszonej stali i osadzony w precyzyjnie (profesjonalnie) wyciętym kanaliku.

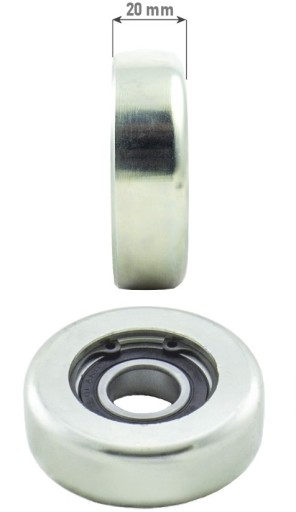

BIEŻNIA o powiększonej  szerokości 20 mm ( standard na rynku to 16 mm )   w kształcie idealnego łuku, co przekłada się na znacznie lżejszą pracę bramy.

ŁOŻYSKA - produkowane przez nas wózki wyposażone są w łożyska typu 2RS (uszczelnienie z tworzywa).  Dzięki temu dostaje się do nich mniej brudu i jednocześnie zwiększa się ich żywotność.

Symbol: Z.WBR.6B.80x5.S+

Zestaw pod szynę 80x80x5 mm zawiera:

• 2 x wózek wahliwy regulowany 6-rolkowy
• 1 x gniazdo najazdowe z rolkami
• 1 x rolka najazdowa
• 1 x rolka prowadząca z kątownikiem (do wyboru. Wszystkie opcje na końcu ogłoszenia)
• uchwyt górny
• zaślepka

UWAGA!

Prosimy sprawdzić dokładnie jakie są wymiary Państwa szyny (profilu). Wymiary te określamy mierząc profil  po zewnątrz  oraz grubość ścianki , NIE wewnątrz . 80x80x5  - wymiar zewnetrzny 80 mm ścinka 5 mm   .

Na innej aukcji zestaw do szyny 70x70x5

Przeznaczenie zestawu:

• Bramy pełne
• Waga bramy: do 800 kg
• Światło wjazdu: 4-7 m
• waga zestawu 19,8 kg

Co wyróżnia nasze produkty

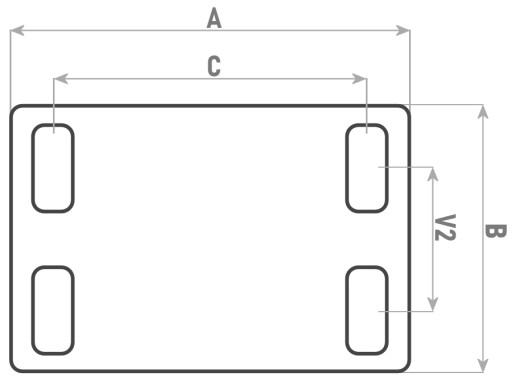

Wymiary montażowe wózka:

A: 210 mm

B: 120 mm

C: 170 mm

V2: 44-84 mm regulacja na fasolkach (otwory 39 × 18 mm) / zakres rozstawu szpilek w betonie.

Platformy z fasolkami, dzięki którym na szpilkach wychodzących z ławy można regulować ustawienie wózka we wszystkich płaszczyznach.

Elementy zestawu:

Wózek WBR.6B.80x5.S+

Wózek specjalnie zaprojektowany do bram ze znacznym wypełnieniem, bram nowoczesnych z szerokimi profilami. Dwie rolki w poziomie powodują znacznie lepszą pracę bramy przy dojeździe do słupka.

• Materiał rolki: stal
• Podstawa: regulowana, 210 × 120
• Rolki: Ø68,5 mm × 20 mm, stalowe, w kształcie idealnego łuku
• Łożysko: 6204 2RS, zapinane na pierścień Segera
• Powłoka: ocynk galwaniczny

Wózki projektowane w systemie ZWD3 - CAD/ CAM z modułem obliczeniowym działających sił.

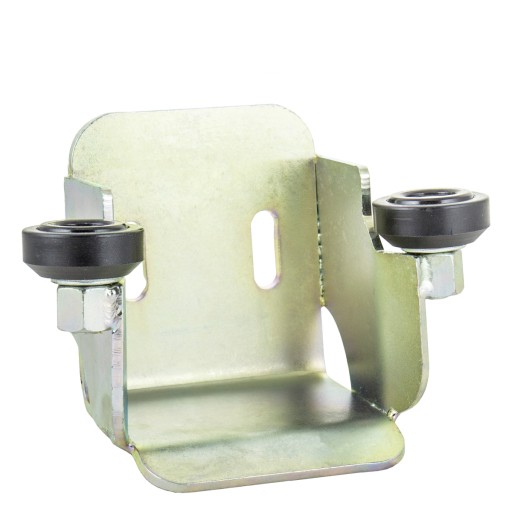

Gniazdo najazdowe z rolkami.

• rolki naprowadzające skrzydło bramy
• otwory odprowadzające wodę
• powłoka galwaniczna

Pamiętaj! Montuj gniazdo i rolkę tak, by rolka wyraźnie wjeżdżała na gniazdo (lekko unosząc bramę). Dzięki temu odciążane są wózki gdy brama jest zamknięta. Z praktyki wiemy, że bramy są zamknięte przez 99% czasu, u 99% klientów. Odciążając wózki, wydłużasz ich żywotność!

Rolka najazdowa z zaślepką i odbojnikiem, montowana w szynie jezdnej.

Zadaniem jej jest podtrzymywanie ciężaru bramy w stanie "brama zamknięta".

Dzięki odbojnikowi brama zatrzymuje się bez dodatkowego hałasu, oraz zmniejsza się siła "uderzenia".

Jest to naszej produkcji rolka najazdowa, w której rolka zamontowana jest na sworzniu zapinanym pierścieniem Segera (nie zagniatana, bez zabezpieczenia, jak w większości rolek na rynku). Eliminuje to ryzyko wybicia sworznia. Daje to możliwość demontażu i wymiany samej rolki w razie problemów.

Śruby montażowe "wchodzą" w nitonakrętkę o długim gwincie (10 mm, nie jak u konkurencji gwint wyłącznie w blaszce 3-4 mm), co zapewnia stabilność połączenia montażowego.

Mocny spaw zaślepki zabezpiecza przed jej oderwaniem się.

Gratis w zestawie .

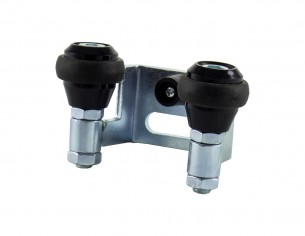

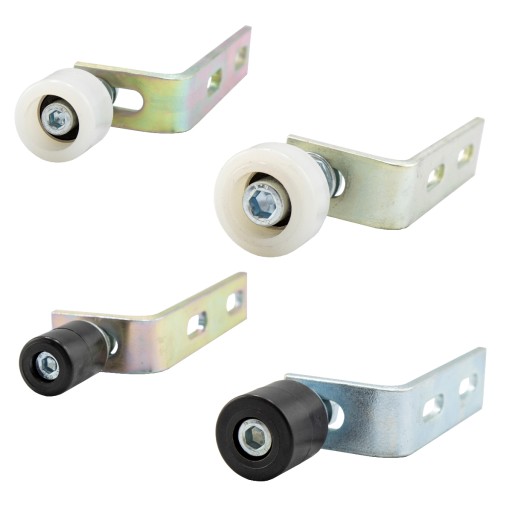

Rolka górna z kątownikiem:

• 33 mm łożyskowana do ceownika 40/40/3
• 43 mm łożyskowana do ceownika 50/50/3
• 25 mm co ceownika 30/30/2
• 35 mm do ceownika 40/40/2

Wybrany wymiar proszę wpisać w uwagach.

Gratis chwytak górny

- 40 mm

- 60 mm

Chwytak stabilizuje ramę bramy w górnej części słupka.

Szczególnie przydatne w przypadku nowoczesnych bram pełny

Gratis w zestawie chwytak  40mm. Gdy inny rozmiar prosimy informacje w uwagach .

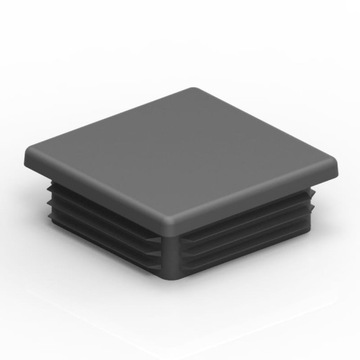

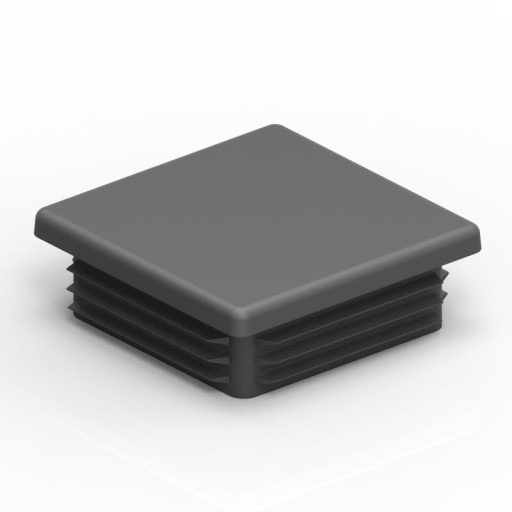

Zaślepka plastikowa

Do zamontowania na drugim końcu szyny - od strony trawnika. Zabezpiecza przed brudem i śniegiem, który po dostaniu się do szyny i zamarznięciu, może niekorzystnie wpływać na płynność pracy bramy.
