Компаратор напряжения 0–50 В с 7-режимным реле

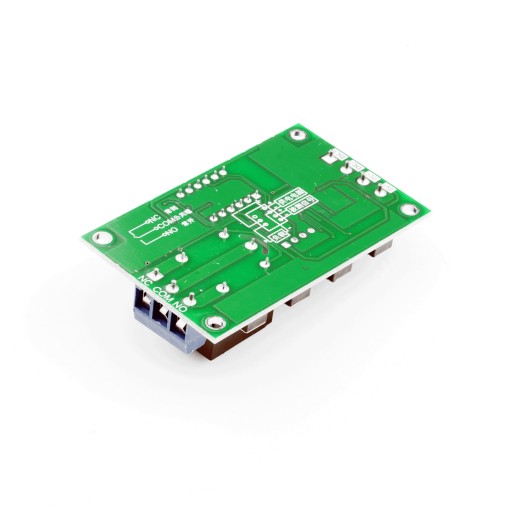

Komparator napięcia działający z napięciem prądu stałego w przedziale od 0 do 50V z przekaźnikiem. Moduł zasilany jest napięciem 12V, ustawienia napięcia można wprowadzić z dokładnością do 0.01V, a błąd pomiaru wynosi jedynie 0.04V. Do dyspozycji mamy 7 trybów działania, w zależności od wybranej opcji możemy ustawiać konkretne wartości lub przedziały dla których załączy się przekaźnik. Ten przekaźnik sterowany napięciem pomoże kontrolować np. ładowanie albo rozładowywanie akumulatorów, załączać zapasowe zasilanie lub podtrzymywać pracę urządzeń w przypadku spadków lub zaniku napięcia. Przekaźnik obsługuje urządzenia do mocy 2500W AC i 300W DC

Specyfikacja:

• napięcie zasilania: 12V
• zakres mierzonego napięcia: 0-50V
• rozdzielczość ustawienia: 0.01V
• dokładność pomiaru: 0.04V
• przekaźnik o maksymalnych parametrach: 10A 250V AC i 10A 30V DC
• 7 trybów działania
• możliwość wyłączenia wyświetlacza
• pamięć wewnętrzna zapisująca wybrane ustawienia
• wymiary: 66mm x 40mm x 20mm

Instrukcja:

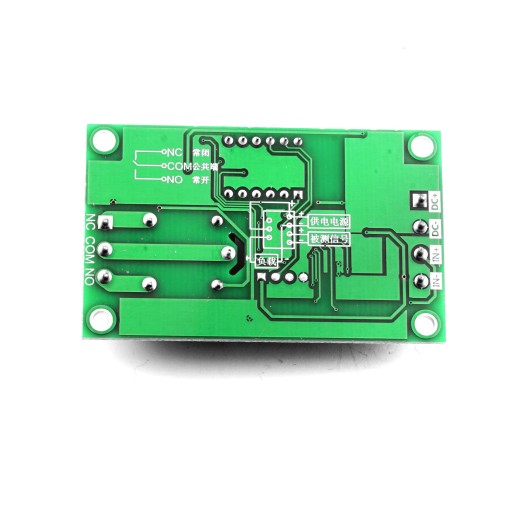

ZŁĄCZA:

DC+ - +12V zasilania modułu

DC- - masa zasilania modułu

IN+ - napięcie mierzone od 0 do +50V DC

IN- - masa napięcia mierzonego

NC - normalnie zamknięte przekaźnika

COM - złącze wspólne przekaźnika

NO - normalnie otwarte przekaźnika

PRZYCISKI:

K1 - ustawienia / zatwierdź

K2 - w górę

K3 - w dół

K4 - włącz / wyłącz wyświetlacz

P1 - monitorowanie ładowania, gdy napięcie mniejsze niż V1 przekaźnik się włączy, gdy napięcie większe niż V2 przekaźnik się wyłączy.

P2 - monitorowanie rozładowania, gdy napięcie mniejsze niż V1 przekaźnik wyłączy się, gdy napięcie większe niż V2 przekaźnik włączy się.

P3 - wyłączony w zakresie, gdy napięcie jest między V1 i V2 przekaźnik wyłączy się, gdy jest poza zakresem V1 - V2 przekaźnik włączy się.

P4 - włączony w zakresie, gdy napięcie jest między V1 i V2 przekaźnik włączy się, gdy jest poza zakresem V1 - V2 przekaźnik wyłączy się.

P5 - monitorowanie wartości, gdy napięcie jest wyższe niż V1 przekaźnik jest włączony, gdy równe bądź niższe przekaźnik wyłączy się.

P6 - monitorowanie wartości (samoblokujący), gdy napięcie przekroczy V1 przekaźnik włączy się i tak zostanie, aż do ręcznego wyłączenia modułu

P7 - monitorowanie 1 wartości, gdy napięcie jest równe V1 przekaźnik jest włączony (może dryfować o 0.02V) inaczej przekaźnik zostaje wyłączony.
