1.9inch LCD 170×320 Resolution, SPI 262K Colors

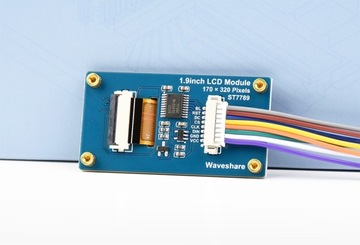

1.9inch LCD Display Module

• Embedded ST7789V2 Driver Chip, Using SPI Interface
• Comes with examples for Raspberry Pi, Arduino, STM32, etc.

Dodatkowe informacje, schemat, przykłady oprogramowania do pobrania ze strony : https://www.waveshare.com/wiki/1.9inch_LCD_Module

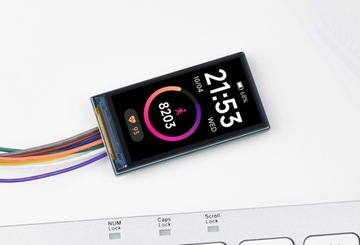

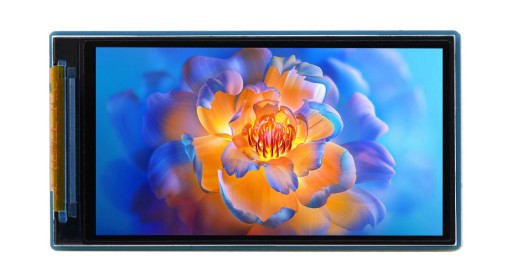

• 170×320 resolution, 262K colors, clear and colorful displaying effect
• SPI interface, minimizes required IO pins, supports controller boards like Raspberry Pi/Arduino/STM32
• Comes with online development resources (examples for Raspberry Pi/Arduino/STM32)

Napięcie zasilania VCC 3.3V lub 5V. Poziomy logiczne I/O powinny być równe napięciu zasilania, oznacza to że jeżeli LCD np jest podłączony do RPi o logice 3.3V, wyświetlacz należy zasilać napięciem 3.3V. Analogicznie, np dla Arduino o logice 5 woltowej, wyświetlacz zasilać należy napięciem 5V.

Onboard Voltage Translator

Compatible With 3.3V / 5V Power Input

Onboard SPI Control Interface

For Use With Controller Boards Like Raspberry Pi / Arduino / STM32

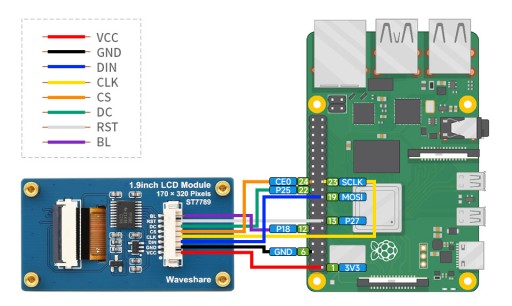

• BL: Backlight
• RST: Reset, low active
• DC: Data/Command selection (high for data, low for command)
• CS: Chip selection, low active
• CLK: SPI clock input
• DIN: SPI data input
• GND: Ground
• VCC: Power (3.3V / 5V input)

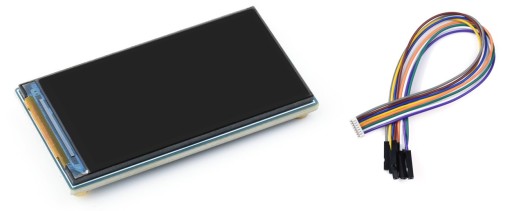

W zestawie

1. 1.9inch LCD Module x1
2. GH1.25 20cm 8Pin cable x1

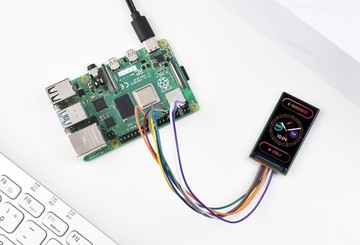

Moduł PRi widoczny na zdjęciach nie wchodzi w skład sprzedawanego zestawu
