Przyłącze z nakrętką, nastawne AB 3/8 - M16 nypel

Przyłącze hydrauliczne nastawne proste z nakrętką ED 3/8" BSP - M16x1,5 10L

Przyłącza hydrauliczne są to podstawowe elementy układu hydraulicznego umożliwiające połączenie elementów roboczych poprzez elastyczne przewody hydrauliczne (węże hydrauliczne) lub rurki z innymi elementami układu.

Przyłącze posiada dwie różnorodne strony złączne (jedna z nakrętką).

Jedna strona służy do wkręcenia w korpus elementu, druga strona do dalszego połączenia przewodu hydraulicznego, rurki hydraulicznej lub kolejnych elementów złącznych. Po stronie przyłącza uszczelnienie realizowane jest przez specjalny pierścień uszczelniający ulokowany na czołowej ścianie pod sześciokątem klucza. Uszczelnienie po stronie złącza realizowane jest przez płaszczyznę stożka 24°.

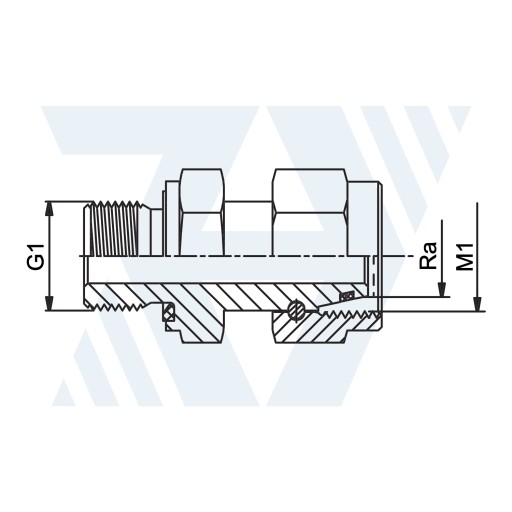

Specyfikacja przyłącza:

• gwint przyłącza G1: 3/8" BSP (calowy)
• średnica zew. gwintu przyłącza G1: ok. 16,60 mm
• gwint złącza M1: M16x1,5 (metryczny)
• średnica wew. gwintu złącza M1: ok 14,1 mm (nakrętka)
• średnica po rurkę Ra: 10mm (10L)
• uszczelnienie przyłącza: guma nitrylowa ED (E, WD)
• uszczelnienie złącza: stożek 24°
• materiał: stal ocynkowana
• ciśnienie robocze: 315 bar

W ofercie posiadamy wiele odmian złączy, przyłączy, redukcji, trójników oraz kolanek. Jeżeli nie znalazłeś interesującego Cię rozwiązania lub szukasz produktu szytego na miarę, to u nas go znajdziesz!
